萬眾矚目的大功率、高亮度 LED 驅動器
適用于汽車前燈的新型 LED 驅動器 IC
凌力爾特公司最近推出的 LT3791 是一款同步四開關降壓-升壓型 LED 驅動器和穩壓器控制器，非常適用于驅動用于汽車前燈應用的高亮度 LED。該控制器在高于、低于或等于輸出電壓的輸入電壓范圍內工作。該器件具 4.5V 至 60V 的輸入范圍和 0V 至 60V 的輸出范圍，還可在工作模式之間無縫轉換。此外，其獨特的同步降壓-升壓型拓撲使工作效率高達 98%，這極大地減小了散出功率損耗產生的熱量所必需的散熱器之尺寸和重量。
以地為基準的電壓反饋引腳 (FB) 用作幾個 LED 保護功能的輸入，并使該轉換器能作為恒定電壓源工作，如圖 1 所示。該器件還提供故障保護功能，以在 LED 開路或短路情況下不被損壞，并報告故障情況，同時當故障發生時，定時器允許 LT3791 繼續運行、鎖斷或重啟。該器件還采用了專有的電流模式拓撲和控制架構，并在降壓和升壓模式時使用一個電流檢測電阻器。

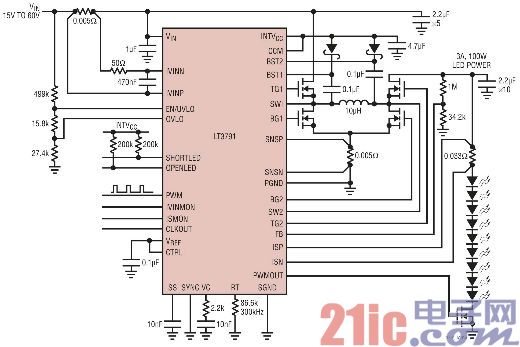

圖 1：LT3791 以高達 100W 的功率驅動一個 3A LED 陣列
15V TO 60V：15V 至 60V
LED POWER：LED 電源
結論
盡管高亮度 LED 驅動器必須具有的性能特點有很多，但是由這種 LED 驅動器驅動的 LED 必須能以最低的功率提供必需的光輸出量，這樣就不會對熱量設計造成極大的限制。就大功率高亮度 LED 產品的設計師而言，幸運的是，現在既存在高功效 LED，又有能驅動這些高功效 LED 的高性能 LED 驅動器。
