準確度和速度

LTC2378-20 所實現的準確度水平以前只可通過使用速度低得多的 ADC 架構 (例如：ΔΣ ADC 或多斜率 ADC) 來獲得。高通道數自動化測試設備常常采用這種慢速 ADC 架構以完成高精度 DC 測量，并利用多路復用器以使單個儀表能夠服務于多個輸入。ADC 轉換時間通�？稍诤軐挼姆秶鷥�(nèi)調節，以犧牲速度來提高分辨率。不過，當采樣速率高于 100ksps 時，測量分辨率常常被限制在 16 位以下。LTC2378-20 每秒能獲取百萬個讀數，每個讀數具有 2.3ppm 的噪聲分辨率 (噪聲的標準偏差，104dB SNR)�？刹捎脭�(shù)字方式將同一模擬信號多個讀數的結果組合起來以改善噪聲分辨率，并產生超過多斜率 ADC 的性能。例如，通過對 10 個樣本塊進行平均處理，LTC2378-20 實際上工作在 1Msps/10 = 100ksps 下，并具有一個 0.7ppm 的噪聲分辨率 (114dB SNR)。

ΔΣ ADC 和多斜率 ADC 可通過配置而在一個觀測 / 積分周期中對一個模擬輸入信號進行平均處理，以抑制噪聲和干擾。通常采用一個 100ms 的觀測周期來同時抑制 50Hz 和 60Hz 線路頻率干擾，從而產生一個僅為 10sps 的吞吐速率。相應地，當采用一個多斜率 ADC 時，服務于 10 個多路復用通道將需要整整一秒鐘的時間。圖 2 示出了單個工作在 102.4ksps 采樣速率下的 LTC2378-20 ADC，其配置有一個多路復用電路，以在 100ms 的觀測周期內同時測量所有 10 個信號 (交錯式)。在保持與 100ms 觀測周期相對應的線路頻率干擾抑制的同時，吞吐速率有所增加，增加倍數為復用通道數 (這里是 10 倍，但還可以更高)，從而大幅度提高了自動化測試設備的生產率。在此實例中，通過對在觀測周期中取自每個通道的 1024 個樣本進行平均處理可增加噪聲分辨率，并提供 22 位的噪聲分辨率 (0.07ppm 或 70nVrms)。平均運算可利用一個簡單的加法器 (用可編程邏輯或處理器可輕松實現) 來完成。因此，LTC2378-20 顯著提升了測量速度，同時保持了先前架構的重要優勢。

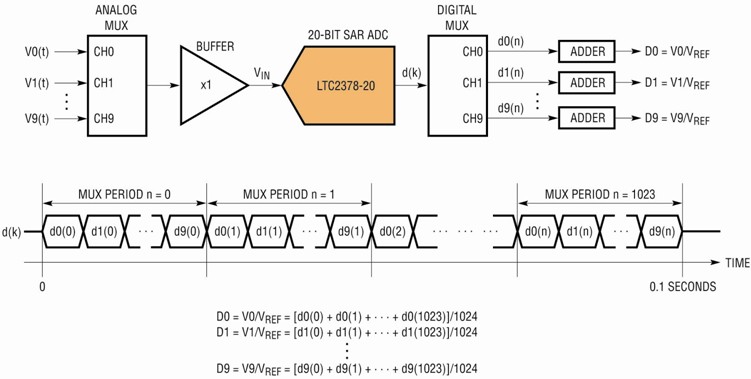

圖 2：LTC2378-20 配置為在 100ms 的觀測周期內對 10 個模擬輸入同時進行讀取和平均操作

由于單個 LTC2378-20 器件有可能取代多斜率設計所需的多個分立組件，因而為平衡成本、電路板空間和通道數開辟了一個頗具價值的設計自由度。利用一個或多個 LTC2378-20 ADC 來替代一個多路復用儀表可縮減系統尺寸、降低功率、減少解決方案成本、并使速度提升至比傳統方法高幾個數量級。此外，由于該器件能夠以高達 1Msps 速率工作于其本機模式，如充當一個奈奎斯特 (Nyquist) ADC，因此單個 LTC2378-20 ADC 非常適用于那些有可能需要使用不止一種 ADC 的系統，比如：用一個多斜率 ADC 進行高準確度低噪聲測量，而用一個 SAR ADC 來提高較低分辨率測量的速度。

簡化并減少信號鏈路元件

使用高分辨率 ADC 能帶來一個有趣的好處：模擬信號鏈路的簡化。較高分辨率的 ADC 可降低甚至免除增設模擬信號調理功能塊的需要。由于模擬部件常常產生非線性、漂移和其他誤差源，因此它們的減少甚至免除將使最終的系統設計既更加簡單，也更加準確。

寬動態范圍傳感器通常與可變?cè)鲆娣糯笃髋鋵?duì)使用，以在傳感器的整個輸入范圍內實現足夠的測量分辨率。例如：一個光學功率傳感器可能具有橫跨 6 個測量數量級 (從 nW 到 mW) 的可用范圍。傳統的方法是采用一個對數放大器把高動態范圍信號調節至一個較低動態范圍 ADC 的輸入范圍之中。增益在小輸入幅度時很高，并隨著輸入幅度的增加而滾降。這種方法的缺點是模擬對數功能部件會發生漂移，而且?guī)�寬隨輸入而變化。熱流量表是另一個傳統上需要可變?cè)鲆娴姆蔷�性傳感器實例。低熱流具有較高的靈敏度，因而導致測量指示需要較高的分辨率，而高熱流則具有較低的靈敏度和分辨率。 LTC2378-20 在噪聲方面具有超過 5 個數量級的動態范圍，而且它提供了 6 位級的 DC 準確度 (1ppm)，這對于直接對此類信號進行數字處理是足夠了�？刹捎脭�(shù)字信號處理方法來增加噪聲動態范圍 (通過減小帶寬)，或?qū)崿F(xiàn)一種對數功能 (例如，數字代碼的簡單右移或左移)，或者補償傳感器的非線性。

采用可編程增益放大器 (PGA) 和步進衰減器是在具有一個低分辨率 ADC 的系統中實現寬動態范圍的其他方法。自動量程電壓表即為一例;該儀表在其最靈敏的量程中啟動，并在輸入超過低量程限值時立即切換至一個較高的量程 (通常大 10 倍)。不過，在切換量程時將出現中斷。理想的情況是：一個輸入量程的 100% 應精確地等于下一個較大量程的 10%，但實際上始終存在著一定的誤差。同樣，LTC2378-20 出色的線性和動態范圍特性允許將多個量程組合起來，從而消除了因切換量程而引起的中斷現象。
