科學技術的不斷發展使得電子顯示技術也在不斷地更新?lián)Q代。隨著高性能、集成化的有機發光二極管驅動電路的問世，有機發光二極管對于電子工程師來說已經不再是一項缺乏可行性、難于接受的顯示技術。而要有效地使用有機發光二極管顯示器則需要解決顯示均勻性、大寄生電路和有機發光二級管的壽命等問題，本期專題將帶您一起探尋OLED驅動技術。
|
OLED器件基本結構 |
 |

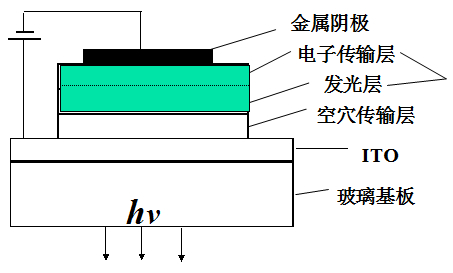

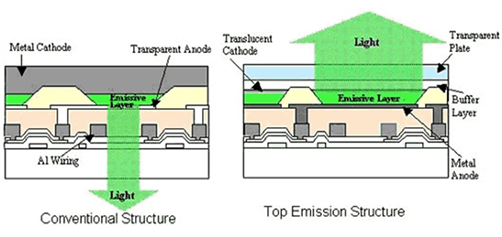

OLED的基本結構是由一薄而透明具半導體特性之銦錫氧化物(ITO)，與電力之正極相連，再加上另一個金屬陰極，包成如三明治的結構。整個結構層中包括了：電洞傳輸層(HTL)、發光層(EL)與電子傳輸層(ETL)。當電力供應至適當電壓時，正極電洞與陰極電荷就會在發光層中結合，產生光亮，依其配方不同產生紅、綠和藍RGB三原色，構成基本色彩。
|
|
OLED器件發光原理 |
 |

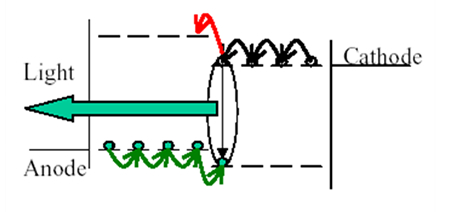

有機電致發光是指有機半導體發光材料在電場驅動下，通過載流子注入、傳輸、電子和空穴結合形成激子、進而輻射復合導致發光的現象。
發光原理：在外界電壓驅動下，由電極注入的電子和空穴在有機材料中復合放出能量，并將能量傳遞給有機發光物質的分子，后者受到激發，從基態躍遷到激發態，當受激分子從激發態回到基態時輻射躍遷產生了發光現象。
|
發光過程通常由5個階段完成
（１）在外加電場作用下載流子的注入：電子和空穴分別從陰極和陽極向夾在電極之間的有機功能薄膜注入
（２）載流子遷移：注入的電子和空穴分別從電子輸送層和空穴輸送層向發光層遷移
（３）載流子復合：電子和空穴復合產生激子
（４）激子遷移：激子在電場作用下遷移，能量傳遞給發光分子，并激發電子從基態躍遷到激發態
（５）電致發光：激發態能量通過輻射躍遷產生光子
|
|
OLED驅動技術 |
 |
|

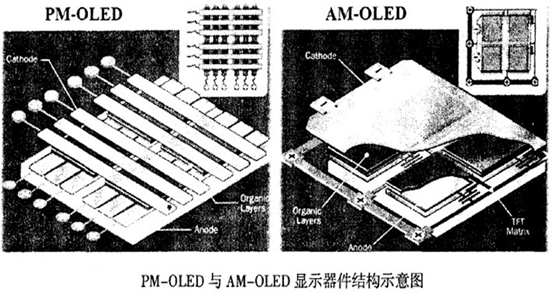

根據驅動電路與基板的關系分為：
無源驅動（PMOLED）又稱被動驅動 －－ 與無源驅動相關的有陰極隔離柱技術
有源驅動（AMOLED）又稱主動驅動 －－ 與有源驅動相關的有低溫多晶硅技術
根據驅動電路與基板的關系，有機電致發光顯示器分為：
有源驅動有機發光顯示器 －－ 外圍驅動電路和顯示陣列集成在同一基板上的有機發光顯示器。
無源驅動有機發光顯示器 －－ 在基板周邊需要外接驅動電路的有機發光顯示器。
|
|
無源驅動（PMOLED） |
無源驅動矩陣的像素由陰極和陽極單純基板構成，陽極和陰極的交叉部分可以發光，驅動用IC需要由TCP或COG等連接方式進行外裝。 顯示基板上的顯示區域僅僅是發光象素（電極，各功能層），所有的驅動和控制功能由集成IC完成（IC 可以置于在基板外或者基板上非顯示區域）。（詳細）
無源驅動分為靜態驅動電路和動態驅動電路。
|
 |
靜態驅動：各有機電致發光像素的相同電極（比如，陰極）是連在一起引出的，各像素的另一電極（比如，陽極）是分立引出的；分立電極上施加的電壓決定對應像素是否發光。在一幅圖象的顯示周期中，像素發光與否的狀態是不變的。 |
 |
動態驅動:顯示屏上象素的兩個電極做成了矩陣型結構，即水平一組顯示像素的同一性質的電極是共用的，縱向一組顯示像素的相同性質的另一電極是共用的。如果象素可分為N行和M列，就可有N個行電極和M個列電極，我們分別把它們稱為行電極和列電極。
為了點亮整屏象素，將采取逐行點亮或者逐列點亮、點亮整屏象素時間小于人眼視覺暫留極限20ms的方法，該方法對應的驅動方式就叫做動態驅動法。
|
|

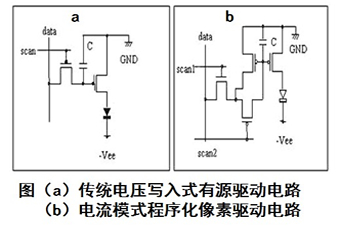

有源驅動與無源驅動比較 |
| 無源驅動 |
有源驅動 |
| 瞬間高密度發光（動態驅動/有選擇性） |
連續發光（穩態驅動） |
| 面板外附加IC芯片 |
TFT驅動電路設計/內藏薄膜型驅動IC |
| 線逐步式掃描 |
線逐步式抹寫數據 |
| 階調控制容易 |
在TFT基板上形成有機EL畫像素 |
| 低成本/高電壓驅動 |
低電壓驅動/低耗電能/高成本 |
| 設計變更容易、交貨期短（制造簡單） |
發光組件壽命長（制程復雜） |
| 簡單式矩陣驅動+OLED |
LTFS TFT+OLED |
| （詳細） |
|
|
|
|
|
|
