羅德與施瓦茨業務發展工程師
馬磊

儀表需要更高的射頻性能指標，支持更寬的分析帶寬，高階MIMO，載波聚合以及MIMO fading，同時多模融合也對測試儀表的速度提出了更高的要求。 LTE終端設備的測試需求來源于3GPP LTE Release版本的不斷更新。 Release 8版本以O(shè)FDM/MIMO作為基本技術，大量采用了目前移動通信領域最先進的技術和設計理念。Release 9版本作為基于Release 8版本的增強型小版本，包括了雙流波流賦形，廣播/多播（MBSFN），定位技術（Position）方面的增強功能。到Release 10 （LTE-Advanced）階段，3GPP進一步采用了增強型上行MIMO （上行4*4MIMO）和增強型下行MIMO（下行8*8MIMO）的設計，引入了載波聚合（Carrier Aggregation）技術，中繼Relay技術，和小區間干擾協調（ICIC）技術。（詳細）

安捷倫高級市場工程師
黃萍

4G演進的本質是數據吞吐量需求的成倍增長，測試挑戰也因此而產生。從技術上看，4G演進的本質是數據吞吐量需求的成倍增長，這也正是移動通信技術發展的驅動力。大帶寬：3GPP Rel 10引入了載波聚合，多個20MHz的分量載波可以以連續或非連續的方式聚合在一起，從而使得傳輸速率大大提高。測試儀表必須滿足LTE分析帶寬的需求，特別是引入載波聚合之后，最多5個20MHz的分量載波聚合在一起，這對于測試儀器的帶寬提出了更高的要求。復雜的調制技術：LTE基站下行采用了OFDM的技術，以提高頻譜利用率，但OFDM調制存在多個子載波疊加而造成的信號峰均比過高的問題，這對功放的線性度要求更高，但功耗則會更高。峰均比提高對測試儀表的性能也提出了更高的要求。（詳細）

萊特波特（LitePoint）蜂窩移動通信測試產品市場經理
Adam Smith

4G帶來的挑戰是多方面的，尤其是對測試儀器而言，它們有的是技術的挑戰，有的則是經濟上的挑戰。在技術方面，4G最大的挑戰之一是3GPP（第三代合作伙伴計劃）的LTE 和LTE-Advanced規范所要求的40多個全球通用頻段，而在一個像手機一樣形狀的裝置里置入這么多天線是極其困難的。然而這并非完全沒有希望，因?yàn)檫@些頻段大多數不是同時使用的。這個挑戰要求我們?cè)谔炀€和天線零件的開發上有所創新。雖然一根天線可以做成在一個較寬的頻率范圍內工作，但它最有效的工作范圍仍然只是其中很窄的一段。當應對很小的信號和外形尺寸較小的移動電話時，盡可能降低信號損失以減少"掉線"以及延長電池使用壽命都是很重要的。迎接4G技術中這個天線設計的挑戰就需要我們采用各種新技術，其中包括不同頻段的動態優化技術，這是一種可確保只用幾根天線就能覆蓋整個LTE頻譜的技術。（詳細）

NI射頻與無線通信
市場開發經理
姚遠

相比3G，4G終端產品的測試項目要多出近百項，測試時間和成本將是一大挑戰。從技術角度來看，4G/LTE為了能夠提供更寬廣的數據帶寬，不得不在更寬廣的頻譜上獲取資源，不僅所支持的頻段在增加，無線制式也在增加。相比于3G移動通信標準，4G終端產品的測試項目要多出近百項，這對生產測試就提出了更高的要求，測試項目和測試時間成倍的增加，測試時間的增加意味著測試成本的提高。如何尋找快速有效的測試方法，則成為針對4G/LTE系統測試的一個重要挑戰。另一方面，隨著數據傳輸量的上升，測量的復雜性也隨之增加，4G/LTE信號的調制解調需要提高一個數量級的信號處理能力，這些都對于測試系統提出了新的要求。（詳細）

LTE發射機ACLR性能的測量技術

相鄰信道泄漏功率比ACLR 是 LTE 射頻發射機一致性測試中的一個重要的發射機特性。這些測試的目的是驗證被測件是否達到了基站(eNB)和用戶設備(UE)中的最低要求。裝有 LTE 特定信號生成軟件的信號發生器、裝有 LTE 特定測量軟件的現代化信號分析儀，以及針對該分析儀優化的方法，可以幫助測試人員戰勝這一挑戰。

射頻波束賦形技術改善TD-LTE蜂窩小區邊緣性能

使用多天線波束賦形發射技術可以發揮關鍵的改善作用，尤其是對TD-LTE網絡而言，因?yàn)樵谠?網絡中上下行鏈路頻率是相同的，可以假設信道互易。波束賦形的主要測試挑戰是需要驗證和顯示物理射頻天線陣列的波束賦形信號性能，以便對以下指標進行驗證：1、eNB 射頻天線校準精度;2、基帶編碼波束賦形加權算法正確性;3、射頻天線處的MIMO信號和雙層EVM。

MIMO的多變催生多種測試解決方案

多入多出(MIMO)天線系統的多樣性和持續發展特性迫使測試公司要努力走在行業要求的前面。根據完成測試的場所不同，從學術和行業研發實驗室到產品質量認證和制造，或是從IC到基站到手機，具體要求都有相當大的變化。研發實驗室中驗證尖端性能的最新測試測量技術，以及針對美國和其它地區的高成本效益生產測試近來都在發生變化。

利用ACK應答測量WLAN接收機指標的方法介紹

WLAN設備接收機測試傳統的方法是儀表發射一定數量的數據包后，查詢DUT正確接收的數量，然后計算誤包率。這種方法需要有查詢DUT的操作，不僅需要DUT的控制指令或軟件支持，而且增加了實現的復雜度和時間開銷。萊特波特公司W(wǎng)LAN測試儀IQxel創新的提出利用IEEE802.11規范中定義的ACK應答機制測量接收機指標的方法，不僅簡化了測試過程，也提高了測試效率。

以軟件為核心的無線測試系統設計與應用

NI提出的基于PXI的無線測試平臺提供了一種"打破常規"的解決思路。即使用基于PXI的模塊化射頻組件，用戶通過軟件定義儀器的功能，并實現自定義的無線測試應用。針對快速演進的通信協議，基于NI PXI的無線測試方案，只需要升級與之相對應的最新無線工具包，即可進行最新標準的測試。

LTE測試技術進步顯著未來仍面臨三重關

LTE網絡、2G和3G網絡將長期共存，共同發展，多模、多制式、多頻的融合也是運營商建設LTE網絡的基本策略之一。經過業界的持續努力與實驗網的驗證，LTE網絡測試領域已取得了很大進步。但在多網協同的發展方向上，仍面臨諸多挑戰，需要進一步積極應對。

更多技術文章： LTE測試技術的基礎知識 WLAN信號EVM測試分析多重通訊的挑戰與測試方案

從芯片研發到終端生產，從網絡部署到服務保證，LTE的測試需要多種儀器，下面是市場上的部分測試儀器。

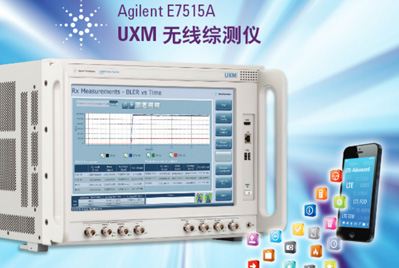

安捷倫E7515A無線綜測儀

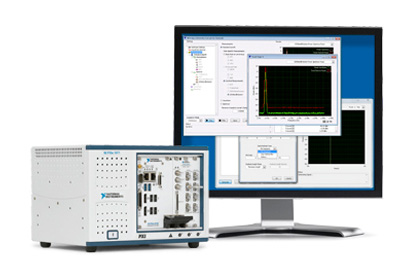

NI LTE測量套件

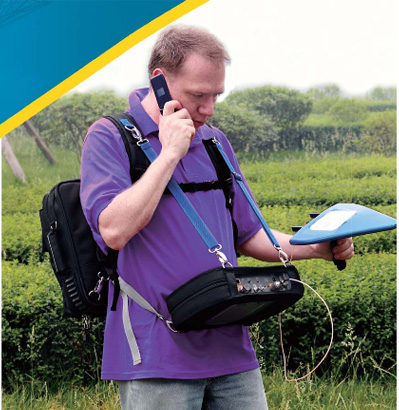

安捷倫便攜頻譜儀
艾法斯LTE-A基站測試儀

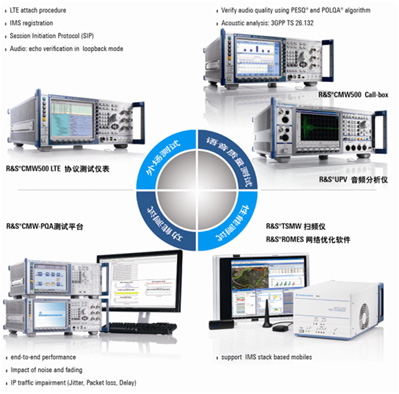

羅德與施瓦茨VoLTE測試解決方案

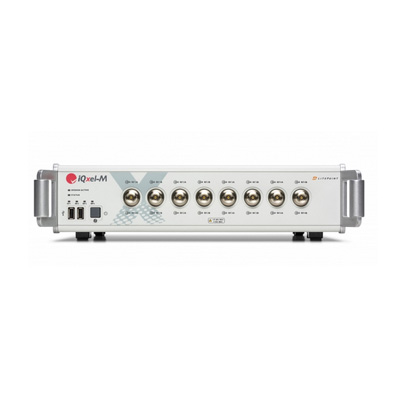

萊特波特IQxel-M8
