版圖工具向來都是各家EDA大廠的必爭之地，畢竟一個要賣3M US$??！小艾從開始使用的Apollo, Astro, blastfusion、 talus 直到現的icc/icc2工具。整個業界的版圖工具數量呈現一個收斂的狀態，就像EDA公司一樣，像高度聚合方向發展。事實證明，以前那種百花齊放的日子已經不復反了，只有真正的資本大鱷才可以在金山銀水里屹立不倒。畢竟開發layout工具真心費錢??！

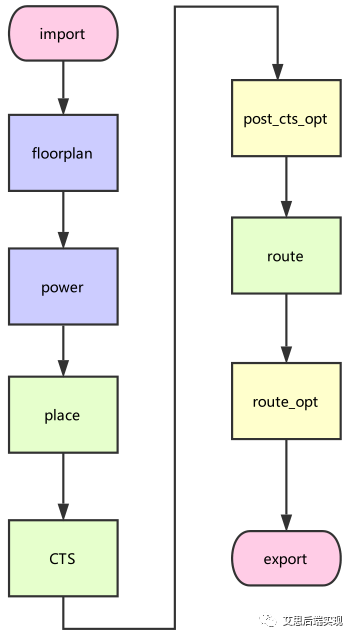

經過不斷地演進，現在在IC的芯片版圖市場就剩下了兩家獨大的局面：Synopsys 的 icc/icc2和Cadence 的Innovus，不論使用哪種工具，大致的版圖實現流程都是相似的，因為知識，都是增量式發展的。從流程講，一般都無外乎以下幾大步驟

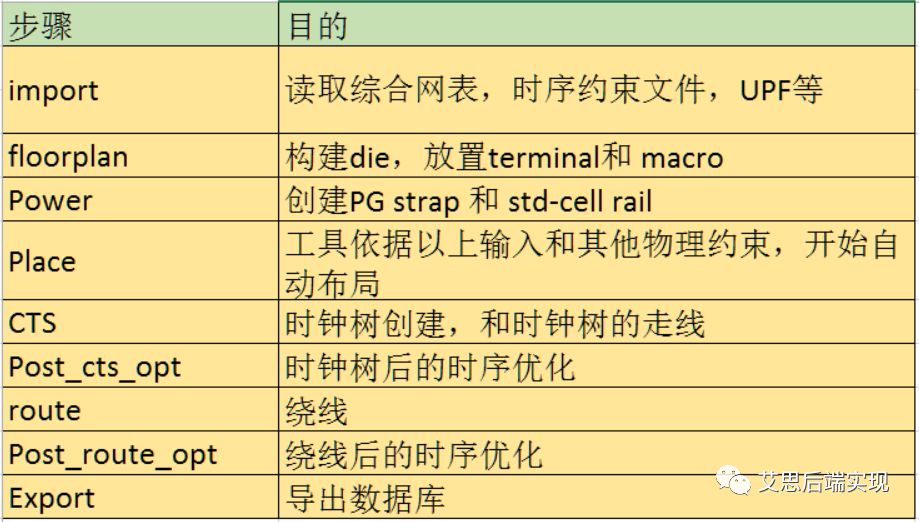

具體對應每個步驟的工作目標，見下表

基于前邊講過的內容（錯過的同學可以回顧一下），后端的工作的數據量是非常龐大的，動輒就是一百多萬的器件數量，和幾百萬的連線關系，工具這時候就會幫助用戶來完成這些復雜的工作，但是，這些都是基于用戶的指導和干預的。所以我們每一步做好使用腳本來做調測和回放。

APR的全稱就是 Auto Place andRoute (自動布局布線)，我們基于工具提供的命令接口、選項、配置來操作，這些都是工具細節，更重要的是我們要知道我們的每一步驟的目地，要保證結果，我們就必須保證每一步驟的結果是收斂的，這點很重要，很多同學問小艾，問什么我的layout結果的timing不好，short太多，不好修，怎么重繞，怎么ECO都不能short問題。用蝴蝶效應來比喻版圖工具是最恰當不過了，任何一點改變和變化都可能引起大的變化。作為一個后端工程師，一定要多自己的數據庫有認識：你的版圖的特點是什么？你的瓶頸是什么？怎么方向的調整是可以導致你的數據收斂？等等這些。始終銘記：只有你自己，才是最了解你的模塊的。

如果你跟著小艾，一步步來，后端的工作其實也是容易的，只要我們每次都能保證數據朝著我們期望的方向發展和收斂，你一定會事半功倍的。

俗話說的好，好習慣能養人。OK ，跟著小艾一起，來開啟一段職業的工程師旅途吧！

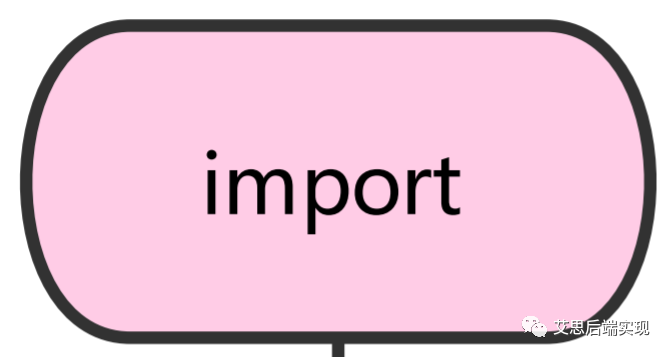

今天就來講講第一步：數據的導入和初始化

這個步驟可能是所有步驟里邊最快的，可能也是最容易被忽視的。從小艾的經驗來看，這一步驟其實是要好好注意的，常言說得好，萬事開頭難?。?/span>

1： 對于輸入量的檢查：

做過綜合的人一般都知道，綜合的結果一般都不是非常真實的，但不真實并不代表虛假，首先，我們需要嚴格檢查輸入數據庫的QoR，以下幾個檢查點是需要layout工程師仔細注意的：

A:      timing 的QoR: 在所有的綜合數據庫里邊，所有的clock都是ideal的，無論綜合器是不是帶floorplan信息，都要關注綜合器的setup timing結果，因為setup timing 是跟頻率相關的，能不能跑到某個頻率，都可以在綜合這邊看到一些端倪。加之clock是ideal的，綜合數據庫里邊數據通路（datapath）上的時延就決定了這個數據庫的timing的結果。至于interface timing 問題，可以先在這里的檢查里忽略掉，具體后面或說到。

B:     綜的check_timing check 的報告。這個報告里邊包含了所有綜合器對design的timing相關的檢查結果。這里需要說的是unconstrained_endpoints的結果要看好一下，這里列出來的店都是沒有被時鐘約束的點，這會導致工具在整個優化過程中忽略這個點的優化，所有的這類問題都要在這里解決或者確認，如果遺留到后邊都是很危險的。所有的timing loop也要和前端的同學確認一下，看看需不需要改code來打斷l(xiāng)oop。

C:     等效性檢查（EC），開始layout工作的時候，一定要拿到這個結果，如果EC的run time 比較久，我們可以并行做，但是一定要拿到結果來決定下部不怎么走，給予一個錯誤的網表是不能往下做的。

D:      面積信息：綜合器的報告會有面積信息，后端工程師需要關注的有：

D1:        macro/memory 的數量和面積的信息，如果是第一版layout，這個信息心里有個數就好了，floorplan的時候會真正的使用他們。如果是第n版，一定要留意下，每一版本的變化，任何變化應該都要和前端或者綜合的同學確認一下，因為，這些邊的變化都會影響到已有的macro placement，算是版圖的大變化了，必須要提前聲明和確認

D2：    std-cell的面積和類型，

如果面積變化很大，設計又沒怎么變，要小心看一下，可能綜合的QoR在某些方面有意外。面積變化大，也意味著layout的壓力變大，這里也需要好好和前端人確認。

如果buffer/inverter變化很多，最好看一下timingpath，是不是DCT輸入的floorplan的不是layouter期望的

E            UPF，現在的設計都是支持UPF流程的，如果你有UPF作為輸入量，那你一定要有對應的voltage來設定你的library，在輸入結束時，一定要看一下你的check_mv的報告，每一個error都要看一下，這里邊的問題一般都會導致place無法繼續等和星結果，這點有時候很讓人頭疼。為了后邊的QoR，所以小艾建議，這里一點更要檢查一下UPF的質量

F       時序約束的讀入：一般來講，layout需要讀入SDC格式的時序約束文件來約束timing，但有時候會有很多error和warning，小艾建議大家把這個過程導出為report，單獨過一下，任何文件格式、版本問題可能會導致整個的數據庫無法被正確使用，盡管綜合的check_timing 結果是正常的，但是layou由于讀入原因，無法復現synthesis的結果是很遺憾的

在確認了數據的質量后，我們要開始設定一些初始環境來支持這套導入他們了：

A:     庫（library）的準備：library 一般分為兩個，

timing library：              可以和綜合保持一致，除非layout需要額外的corner，scenarios

physical library:              每一個實體的cell必須要有physicallibrary，一個cell都沒有形狀，你怎么用啊！就是這樣滴！

不過在icc2工具里邊，已經將上邊兩個大神合二為一了，這下子我們就更容易了。

B:     技術文件（technology file ）: 這個文件定義了你所用的工藝里邊的相關物理信息：版層、VIA定義，繞線方向、unit tile等等，你的模塊庫創建的時候一定要用到這個文件，否則你會和別人做出來的不一樣。雖然這種情況不常發生，但小艾在工作中，還真的碰到過一次，導致整個數據庫無法在頂層集成使用，最后模塊只好重新做layout，帶來額外的很多工作。

C:        其他：cenarios，mcmm，derating等設定應該基于項目，這些都不用干預，留心不要漏掉就好了，因為某些scenarios是一定要在layout里打開的，否則你的STA就會差很多。
