上一講，我們了解了import步驟，現在開始我們要接觸到物理cell的操作了。如果形象一點講floorplan的話，那我們現在就要開始“裝修”了。

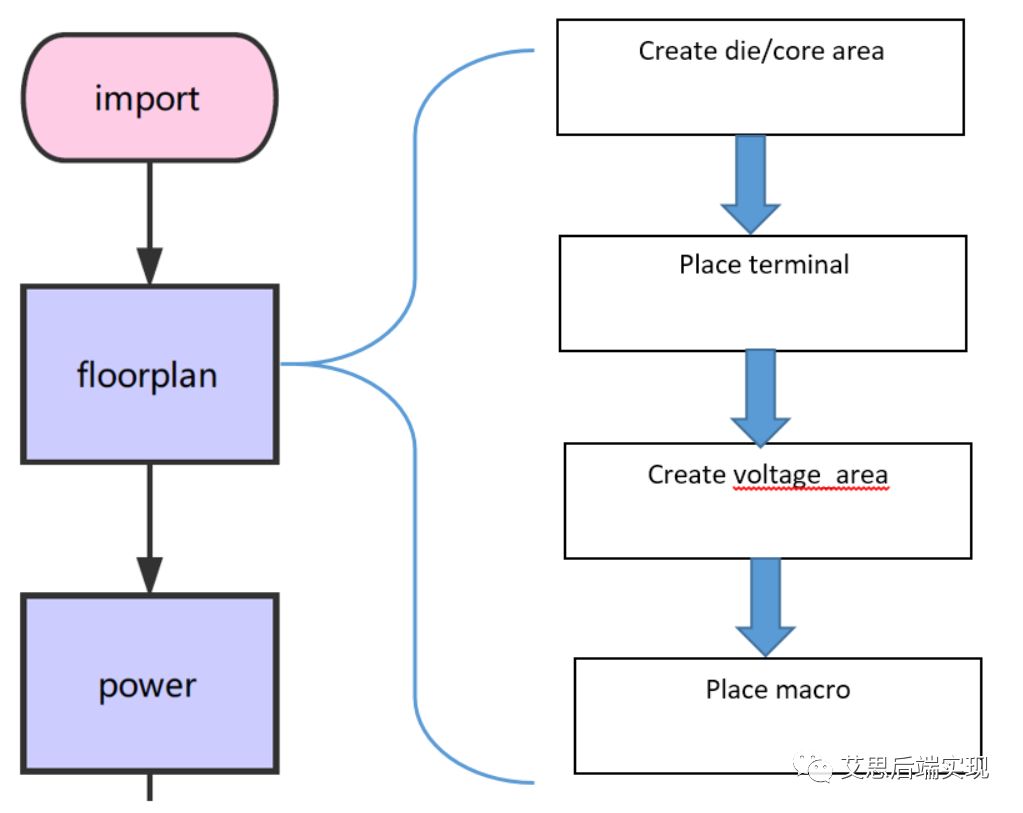

Floorplan的主要步驟如下圖所示：

這里的布局并不是指自動布局，而是手動布局。工具再?gòu)?qiáng)大，也一定是基于我們給的一個初始點的，在這一步驟，我們就要給出這個初始點。

第一步：Create die/core area：首先，你必須定義你的die的大小和形狀，工具會根據這個形狀和你給定的其他選項，結合前面創建library的技術文件，來初始化整個die和core，這里邊有下面一些基本概念要搞清楚。

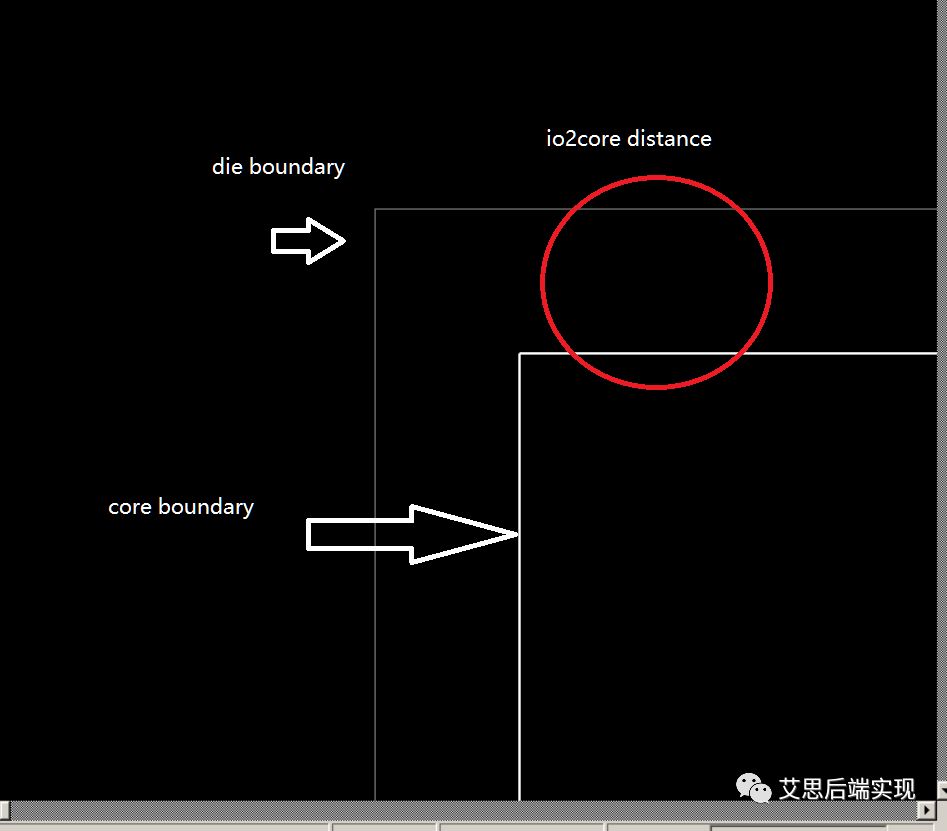

1: die 和core的定義。Floorplan初始化后，die/core就都有了，這兩個名詞還是不同的，大家來感覺一下下圖：

die是用戶創建的邊界空間，是所有可以繞線的區域總和。core是工具可以使用來放置std-cell的區域，大家一定要弄清楚這兩句話的區別。此外，die這個概念在icc2上稍微有調整，被boundary名稱所取代。

在某些工藝的要求下，die的寬度、高度必須是某一個基礎數值的整數倍，這是為了在模塊集成、PG-grid的時候，可以做到無縫對接。比如：你的基礎寬度、高度分別是 ，$w和$h，那么你的die的每一個頂點的x/y坐標，都必須是這個$w/$h的整數倍。小艾也是最近才接觸到這種工藝的，這樣確實方便，尤其是在做PG、模塊拼接等工作的時候，感興趣的同學可以了解一下

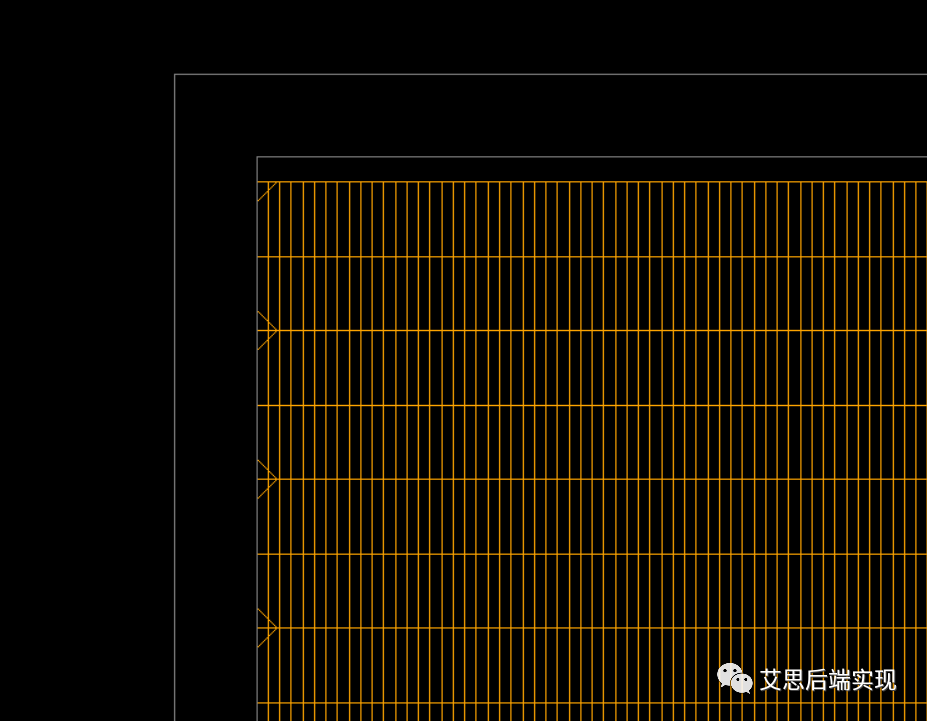

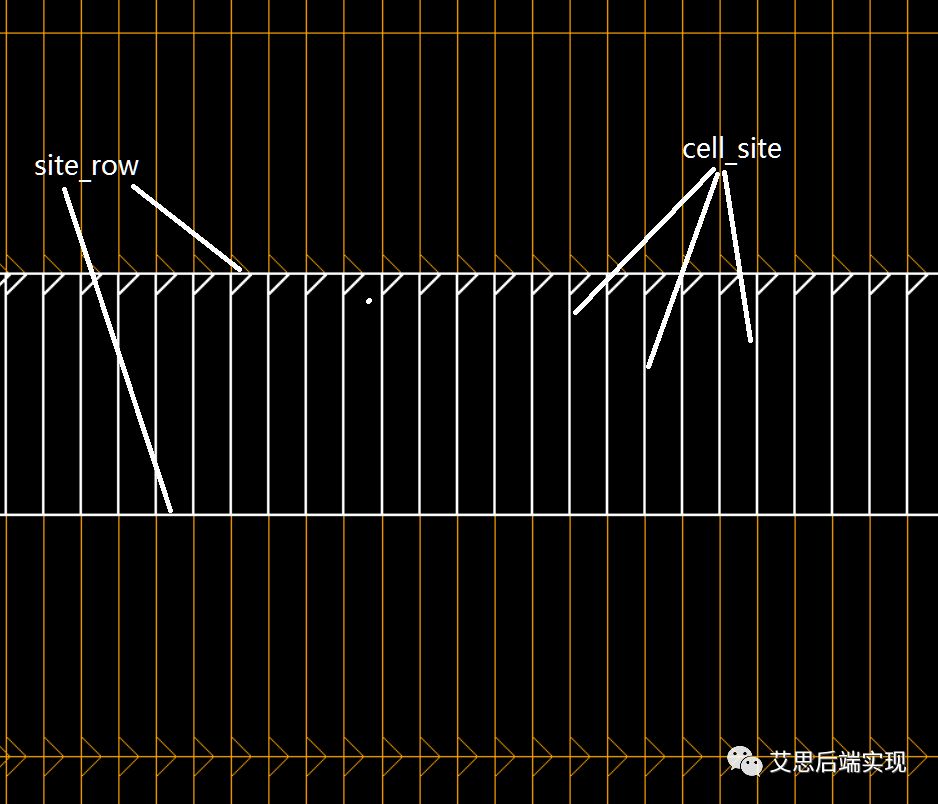

2：site_row/cell_site：如果初始化成功了，你可以在版圖上看到site_row的信息。如下圖

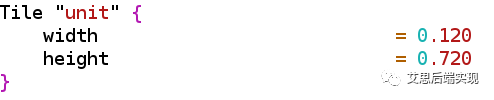

在這張圖上邊，你能看到水平線（site_row）和垂直線（cell_site），他們的數值來自于你的技術文件（*.tf），具體如下圖:

這里height定義了site_row的高度，這個數值就是你最矮的std-cell的高度（因?yàn)橛袝r(shí)候你會碰到2X/4X site_row高度的std-cell）。同樣，這里的width定義了cell_site的間距，這個數值同時也是你的工藝?yán)镞厓蓷l相鄰poly之間的距離。有時候，在同一種工藝?yán)镞叄胁煌腡ile unit定義，tile越大，cell的性能越好，但是漏電也大。icc/icc2也支持mix-tile的設計，在一個芯片中，對性能要求高的模塊是很有用處的。

下圖是site_row/cell_sie在die邊界的情況，很明顯可以看到，所有的site_row/cell_site只存在于core區域內，這就是為什么，工具只能把std-cell放置到core區域內的原因了。

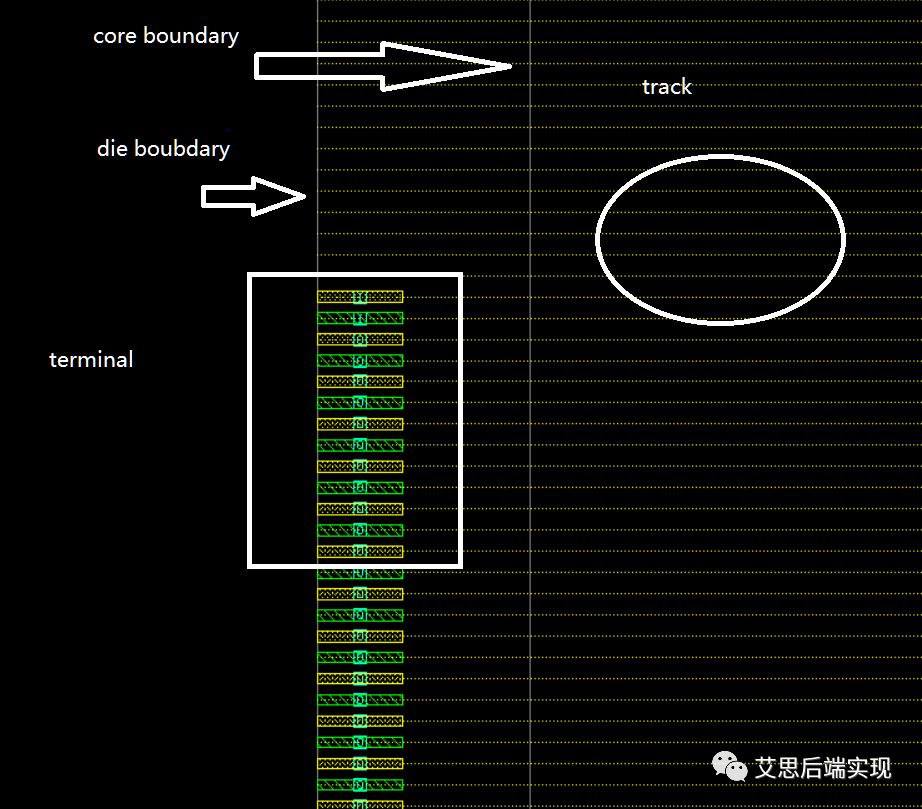

第二步：Place terminal：這里的terminal是指，當前模塊的頂層設計所有port的接觸點，就是我們?cè)诜蛛x器件上所說的“管腳”。下面截圖示意了兩層水平terminal的擺放：

大家可以看到，所有的terminal都是緊貼著die boundary的，這樣才方便外界訪問本模塊。Terminal說穿了就是一些緊貼邊界的金屬，這些金屬和普通繞線的金屬是一樣的。如果是模塊級別，terminal的放置都是基于頂層push-down的結果的，因?yàn)橹挥许攲硬攀悄Kterminal的使用者。通常top-layouter會給出一個腳本文件，block只需要直接執行就可以產生所有port對應的terminal。否則的話，需要使用一些命令來控制工具的自動放入，切記，千萬不要用手一個一個擺，很容易出錯。

如果是full-chip，所有的terminal都是基于IO PAD的，我們會在另外的top-level篇章里邊詳細描述

這里引申出一個track的概念。同樣使用上圖，那些橫向的細線就是當前層的track。所有的繞線層都是有track的，所有的實際繞線也都是壓著track走的。track 之間的距離，也就是這層繞線的pitch距離。在工藝上，一般把track分為prefer和none-prefer track，對應的也就是由prefer routing和none-prefer routing。這里的示例是prefer routing的。這里是兩層的terminal，這兩層的track、pitch是一模一樣的，截圖里其實有兩層的track，這里只是被交疊蓋住了，沒有顯示出來而已。

此外，大家還可以看到一個信息，track都是壓在die的邊界上的，這個和site_row是不同的。由于所有的繞線都是基于track的，也就意味著，在core和die的加縫處，是可以走線的，但是卻不能放置std-cell的，這點大家要明白。

在前兩步驟里，我們要清楚三個概念；core、site_row、track。他們?nèi)齻€(gè)小伙伴是我們floorplan階段的好幫手，未來也是我們下面步驟的根基，如果你出現了繞線、自動布局等問題，一定記得回過頭看來看一下這些基本的配置。

”裝修“到這里，我們先小結一下：die就是建筑外圍，core是套內面積，site_row/track就是你們家的水路和電路，terminal就是家里的門和窗，是和外界溝通的重要渠道，這些都好了，我們要開始在套內面積進行優化和布局了。

第三步：Create voltage_area：

在上一講，我們知道了輸入的時候有一個UPF文件，這里的voltage-area就是基于UPF文件里邊定義的power domain來規劃的。通常來講，本級模塊的頂層default-domain，一般都是Always-On（AO）domain，下邊的power-domain 都是Switch-off（SW）domain

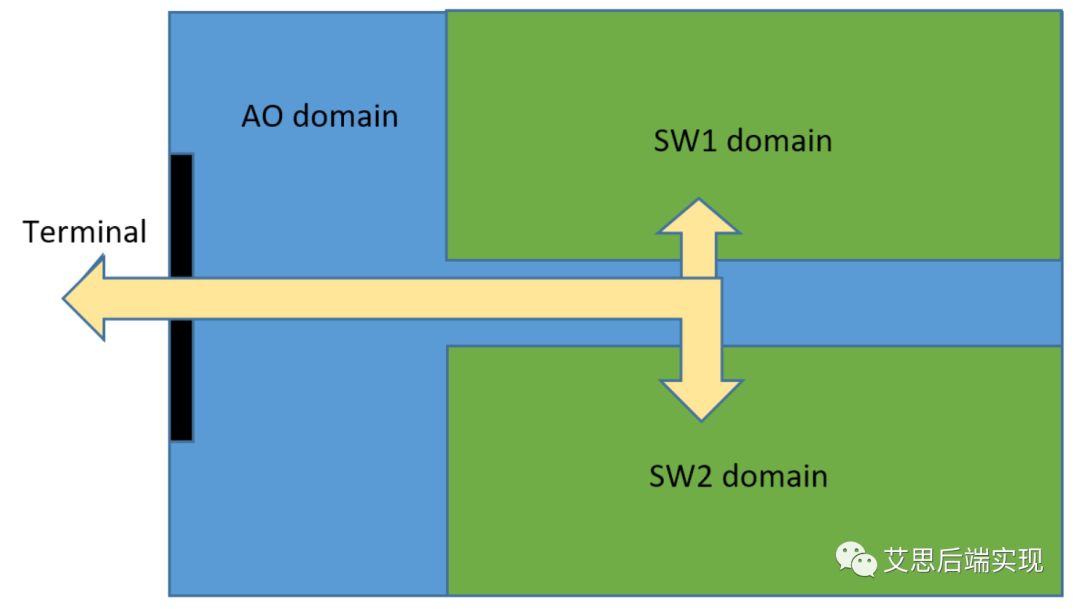

這就像是我們家里的套間格局，你們家有幾個小房間，就有多少的SW power-domain，每一個power-domain對應在物理區域里就是voltage-area，客廳、過道就是default-domain。如果外界要訪問小房間一定要經過：大門（terminal）、客廳（AO default domain）然后再到各個小房間（SW domain）。反之亦然，這個流程也就是我們常說的數據流向問題，要認識到這一點，對你的floorplan的規劃會有很好的幫助。下圖是一個簡單的AO, SW domain的規劃圖，信號通過terminal先進到了AO ，然后再進入SW。

通常情況下，按照數據流向的理論，下圖就是一個比較合適的voltage-area的規劃。

具體到各種實際情況，根據經驗、數據流向進行調整有時候會很好的結果。

在工具的布局中，所有屬于同一個power domain的子模塊都會被工具放進對應VA所定義的區域，所以VA的布局直接決定了整個floorplan的大方向，做floorplan的時候，需要清楚各個power domain 的相對數據流關系，以方便自己構建合適的VA。

套間也布置好了，下面就該 家具、家電進場了。

第四步：Macro placement ：

如果說VA決定了floorplan的大方向，那么Macro placement 是決定了具體std-cell的擺放，由于工具的算法永遠都是timing driven的，macro 位置定了，工具會測算相關std-cell邏輯，然后會根據TNS/DRC等因素來放置相關的std-cell。同樣VA，terminal的位置，也會影響std-cell的自動放置。

依據上圖，這里分三種典型情況來做一說明

A： 屬于AO domain的macro：要盡量放到邊界上，預留出port access的區域。中大型模塊，interface的port都會很多，要流出足夠空間來terminal 繞線，其次，不能擋在VA的邊界，這樣會引起AOSW的交互。

B: 在同一個domain下的macro，要按照功能、層級擺放。同樣功能的擺到一起，例如ram放到一塊，rom放到一起；還有就是同樣logical memory放到一起。一般的邏輯memory的容量都很大，具體實現時，會有很多物理的memory cell，如果他們都是屬于同一個邏輯下的，所以要放到一起。

C: 多列macro的擺放：C類型的macro陣列的橫向長度很長（見陰影區域），所以這個時候，相鄰macro的中間應該預留一些放置buffer的位置，用于buffer tree、cts 的構建，這樣的做法對clock  skew、timing、logical DRC都有好處。

Macro陣列規劃：大家來注意如下兩個macro陣列規劃的選擇：

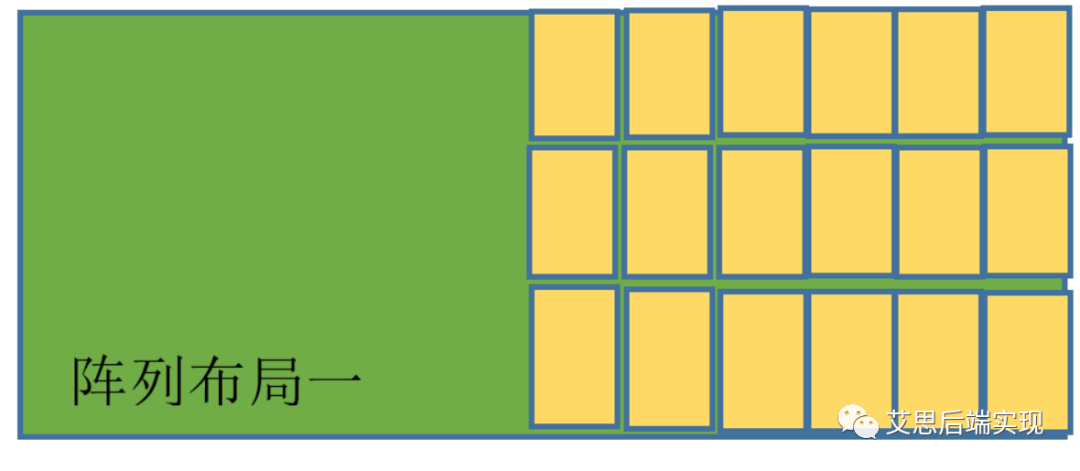

陣列一：所有的macro都盡量擺成了一個正方形

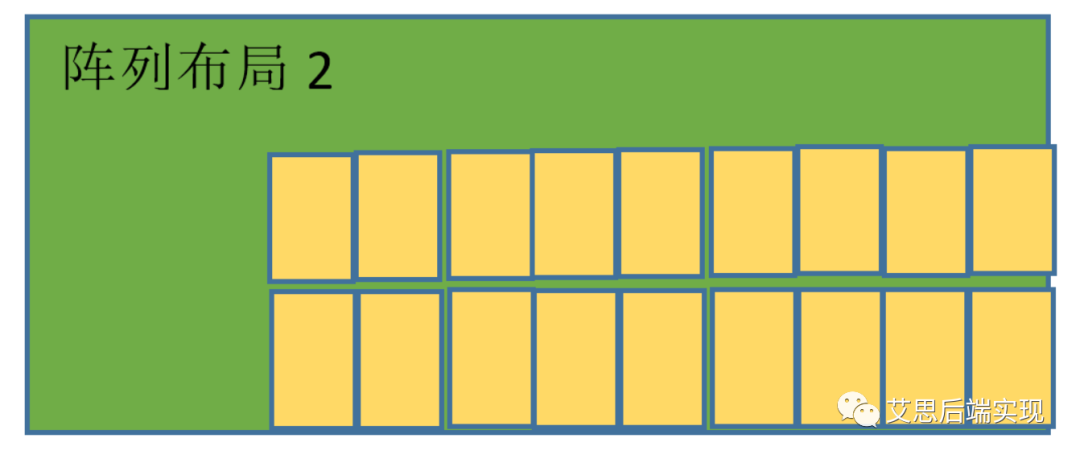

陣列二：所有的macro都順著長邊分布。

在陣列布局中，第一我們要把macro盡量放到va的邊界，這點比較好理解，沒有人會把大衣柜放在我是中間吧，這兩個例子都滿足。

除此之外，剩下留給std-cell布局的區域，應該是盡量趨近于正方形的，這是因?yàn)椋蟛糠止に嚨臋M向、縱向繞線資源是對等的，所以正方形應該是一個比較平衡的選擇。所以這里的陣列一是一個相對正確的選擇。

如果你的工藝在繞線資源上有特殊性，你需要依照具體的要求來規劃std-cell的可用區域。

整個floorplan的大體步驟就是這樣，由于這個環節很重要，任何細節都胡以蝴蝶效應的方式存在于整個流程中，一定要充分思考。

Floorplan的規劃，是要基于工藝、物理的考量；更要兼顧設計需求；同時也要熟悉工具的特點的一個復合性工作。
