通過前兩篇的了解，一起解決了為什么要用python（Why）以及怎么用python（How）的問題，在這個系列的最后一講里，一起再來看看在IC設計的征途中里的案例和一些推薦

案例一：大型文件高速比對

IC設計里邊主要處理的對象還是以文本為主，但是在某些特殊的情況下，文本文件非常巨大，譬如上G的文件。這個時候?qū)ξ募牟轵?yàn)和比較都是比較麻煩的，尤其對于VIMer而言尤其是困難（由于VIM的設定，是需要將文件全部讀入到內存里邊，大文件的打開和覆寫操作都很慢）。

文件體量

筆者有兩個比較大的lib文件，

這兩個文件的大小很相近，看文件大小的詳情可以有所體會

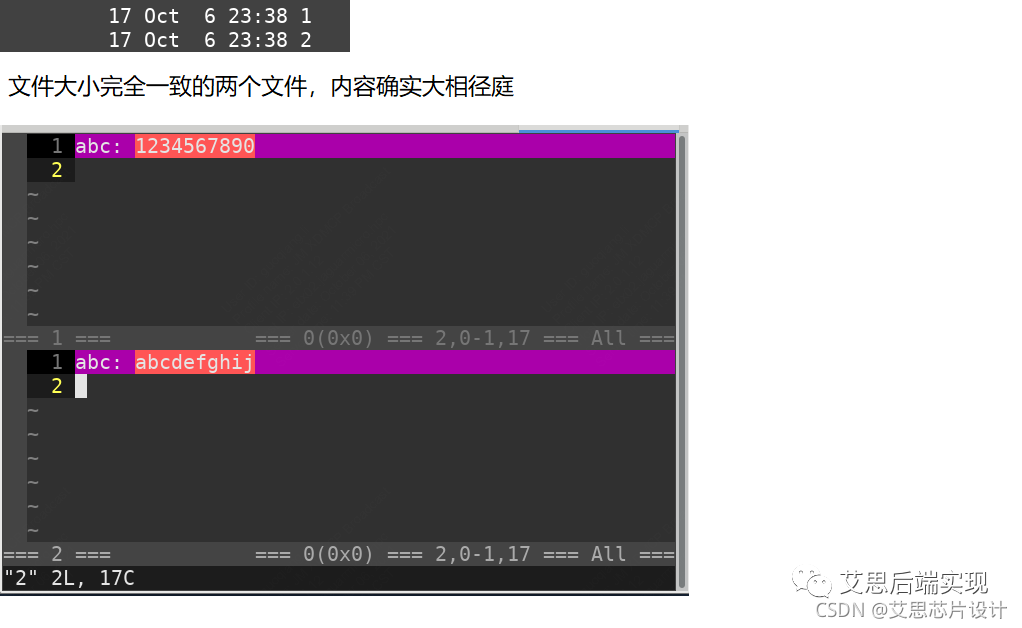

但是這里請各位小伙伴注意，同樣字符長度的lib描述，很有可能只是內容不同，但是文件大小可能非常相近，設置大小完全一致

所以，斷言這兩個lib的內容有多么一致或者不一致從大小上看是比較困難的。如果采用vimdiff或者unix自帶的diff工具，速度會使非常非常慢（VIM基本30分鐘沒有結果~~）

python的高效處理示例

python里邊有很強大的數據結構能力，這里使用zip命令可以非常高效的進行文件比對。先說結論，然后慢慢展開

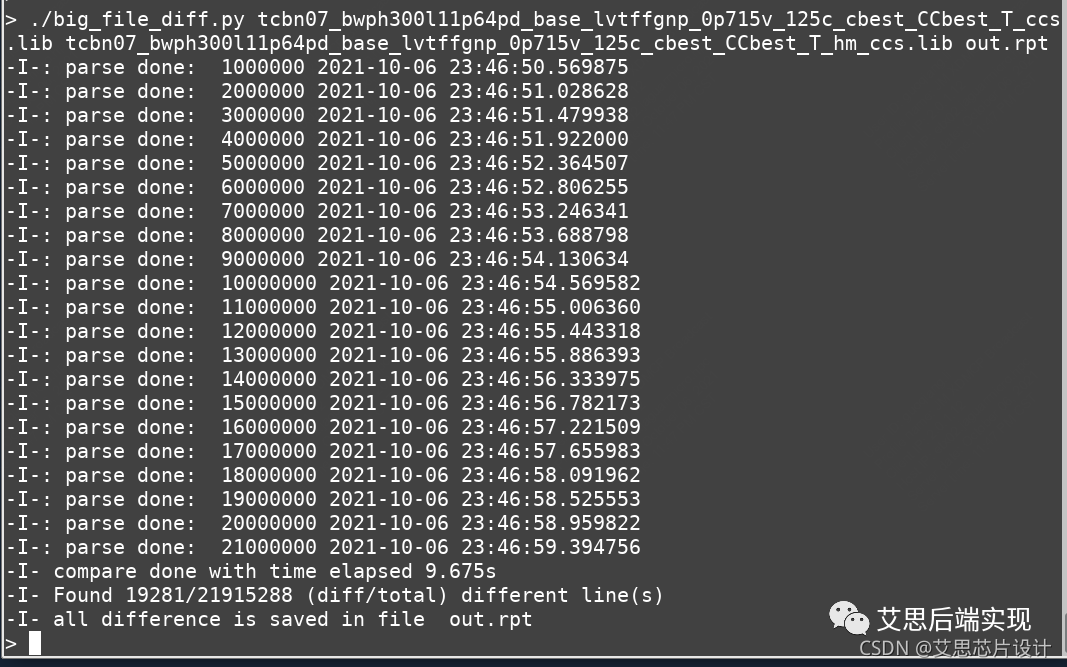

從以上截圖可以看到，使用python進行文件比對，基本在10秒內可以完成兩個1.6G文件的比對，其中共找到了19K+的不同行，不同之處可以方便的導出到out.rpt里邊?？匆幌抡w行數：

平均來看，基本是2.2M行/秒的比較速度，可以說是秒比也不為過。

核心命令

這個腳本比較簡單，其中的核心命令如下：


			zip(open(f1), open(f2))

這條命令蘊含著下面幾個加速方法

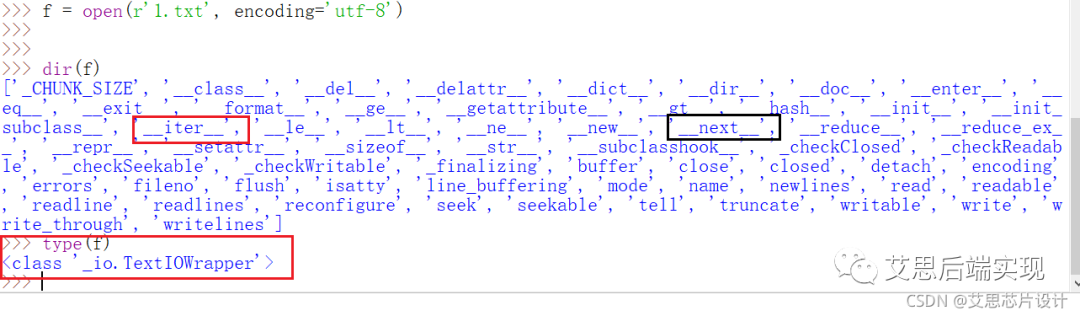

直接對文件f1/f2進行迭代，并不去對文件對象使用readlines()的操作。python對于文件操作的時候，open()函數打開的對象就會被直接轉換成可迭代對象。當然，數據保留的格式是內部數據結構。并非list或者str，這樣可以大大提升處理速度
zip函數可以對于可迭代對象進行原地打包，并且生成一個新可迭代對象，直接被for...in...調用，效率高出天際。

對于可迭代的對象可以直接進行比對，對那些不相等的部分，才進行顯式打印，這樣的幾個操作下來，在大型的文件之間的diff也會變得毫無壓力。
案例一小結：盡量使用可迭代對象（Iterable）而非直接的顯式list/str，可以大幅度的提高運行效率。

案例二：規范的腳本開發思路和策略

在IC設計里邊，大部分的工作都是短小的腳本處理，目的就是快速和高效。這種開發思路是有優勢的，譬如：數據的快速迭代、抽取、解析、分析以及結果導出。一個合格的IC工程師，可能每天都要面對多個處理和迭代的需求。一周寫個三、五個腳本是很稀松平常的。
這樣的腳本開發是典型的頭疼醫頭、腳疼醫腳的短平快的開發方法。高效，所見即所得是其最大的優勢。

常見語言的優缺點

在討論腳本開發的思路之前，一起看一下常見語言的優缺點：

ICer的腳本開發的幾個階段
語言各有優缺點，唯場景以定之?；诠P者的工作經驗來看，腳本的開發有以下幾個階段

階段一：TCL統管一切
最開始工作的時候，主要的工作場景都是在EDA工具里邊。TCL確實好用，和工具的嵌套比較緊密，甚至可以調用shell或者perl腳本，基本可以在工具里邊完成大部分事情。一些短平快的腳本基本都用TCL開發。但是隨著腳本越來越多，那些隨意化的腳本非常的散亂，格式也不統一，由于是EDA based的，很多命令只能在特定的EDA工具里邊運行，交互起來缺乏便利性。
結局：由于以上原因，很多用意類似腳本被反復書寫，效率低下，繼承性低。
階段二：shell的支持
shell是直接運行在unix下的語言，可以很好的對unix環境進行調劑和管控，簡單編程就可以生成比較好用的膠水工具箱，譬如：R2G流程的聯動（SYN->APR->extraction -> PV -> STA etc.），傳遞參數運行多個并行的后臺流程（R2G_run1, R2G_run2 etc.）。但是由于shell語法比較簡單的原因，對于結果的解析通常只能使用awk、sed等unix native命令，需要學習獨立的語法和用法，這些損耗有時候已經超出shell腳本本身。
結局：shell腳本很多，但是好用的還是比較少，數據抽取操作弱，對于糾錯和容錯處理相對困難
階段三：perl的介入
這個時候，perl的介入就是毋庸置疑了。很多公司的大型仿真、驗證環境都是使用perl語言搭建的。數據結構復雜，文本操作方式多，效率也不差?？梢酝昝廊〈鷖hell成為更為流程可控、輸出標準的膠水工具。后端也很喜歡用perl，譬如對timing report進行summary和格式化打印，可以方便的對于每一版本的數據進行歸一化比對；再譬如，對于某一個block的R2G運行環境進行遷移的時候，可以使用異常靈活的perl -pie命令行方式，對所有的腳本文件中特定字串進行高速替換，效率極高。總之，perl對實際常見文本的處理非常高效和方便
結局：perl文本處理異常強大和高效，但是強大的代價是松散的上下文決定式（context）的語法體系，這個對于后期維護帶來了一定的障礙。復雜數據結構的表達較晦澀（reference/dereference），不易操作
階段四：python的出現
上述三個階段的文本處理、膠水工具、格式化輸出等等復雜的問題。在高級語言python看起來，都不是問題。python和perl都是用C語言編寫的初版（perl6以后有使用java編寫的可能；python前期的Cpython（使用C編譯），后期的Jpython（Java 編譯，用于JVM環境）都是一些拓展的話題）。python文本處理沒有perl直接，也不支持命令行快速操作模式，但是以上種種，都不失為一個系統化、增量化、可視化、易繼承、易維護的一個語言選擇。

規范的語法規則以及PEP8的加持
良好的閱讀性和可維護性
復雜數據結構的支持
更類似于高級語言的編程方法和思路

系統化的解決問題的痛點

通常的工作，都是點滴任務的直接需求，用戶可以把這些簡單腳本視為一個一個的點腳本。為了日后的可擴展、可維護以及可套疊的長遠目標。需要相對統一的開發方式進行各個點腳本的開發，包括但不限于下列的限制和規范：

統一的命名方式：蛇形命名法（snake_case）：使用下滑線連接單詞進行變量命名：cell_order_reversed
PEP8 句法規則：這里并非真正的語法要求，而是python推薦的代碼書寫風格（coding style），譬如：逗號（‘,’）前邊沒有空格，后面需要接一個空格等等。具體細節，可以點擊查看 PEP8的規范文檔。（Pycharm里邊默認就使能了PEP8的代碼書寫風格檢查）
局部的、專一的功能盡量使用函數（def）或者類進行描述，減少冗長的代碼，并且提高代碼維護性的效率。
使用main函數進行主程序的執行
點腳本的鏈?zhǔn)郊希哼^往的點腳本，使用模塊的導入的方式進行盡可能的重用和構建
腳本的格式化和規范化輸出
構建具有趨勢性的JSON 作為API接口，以供日后使用

ICer的python腳本模板分享

python的理念相當先進，和專家相比，筆者也是初來乍到，結合上述表述，構建了一個簡單的python 腳本模板，這里分享出來以饗讀者，也歡迎各位ICer使用和討論：

#!/usr/bin/python3.6 -u # use -u to support tee meaage in unix # support Chinese encoding # -*- coding: utf-8 -*- # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ # import part # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ import argparse import utils_local as ut # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ # Scripts version info # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ ver = 'V0.1' ver_date = 'September 13, 2021' ver_des = 'initial version.' ut.ver = ver
ut.ver_date = ver_date
ut.ver_des = ver_des # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ # CLASS part # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ class TextParse def __init__(self, file): self.file = file ...... def get_text_header(self): ...... return XXX # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ # FUNCTION part # ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ def parse_argu(): ...... return argus def func_1(): ...... return func_1_value def func_2(): ...... return func_2_value def main_run(......): ...... func_1() func_2() ...... return main_run_status # ------------------------------------------------------------ # MAIN part # ------------------------------------------------------------ if __name__ == '__main__': # global variable for main run cell_name = "abc" setup_margin = 0.3 # welcome message include scripts version message from local utils ut.welcome() # args parse args = parse_argu() # Call main run main_run(*args) # bye message from local utils ut.bye()

上述示例可以簡單的提供一個python的開發模板，按照這種格式化的模板，利用本地工具模塊（utils_local.py）可以方便的進行格式化（welcome 、bye message）的輸出打印。就算后期需要調整打印格式（盡量避免），也可以通過只改動這個模塊文件進行同意刷新（new-face）。
python是強大的高級語言，使用python可以設立更大的目標，如果未來想實現更為復雜、結構化的腳本環境，建議讀者們可以從現在就向python靠攏。設想在不遠的未來，可以將一個個簡單的點腳本串接在一起呈現出系統化、結構化的工具箱式的工具包，提供給各位ICer使用。
