在上一講中一起了解了INVS里的DanglingWire（innovus中的DanglingWire（懸垂線）的理解和處理），常言道理論聯系實際，在理解原理的基礎上，那一定是要服務項目的，這篇后續火速跟進，一起使用自動化的方式來進行處理，節省芯片的繞線資源。
DanglingWire在INVS看來是可以進行trim的，這些也基本出現在PG gen的過程中，可能會來自于下列命令（或不僅限于下列命令）：

• sroute
• editPowerVia
• addStrip

既然大家已經了解了DanglingWire的出現原因，在進行trim收到操作前，用戶需要對自己的PG 進行優化，來減少DanglingWire的出現幾率，這里有包括但不限于以下的一些建議

• 如果有PG ring的規劃，需要優先創建core ring和block ring
• 建立PG stripe，盡量extend到ring上，這里有幾個選項用戶可以關注

• 在沒有 std-cell row的channel，不要?jiǎng)?chuàng)建可能會被macro打斷的PG stripe ， 譬如

  上述工作完成后，用戶需要使用verifyConnectivity進行查驗，如有遺漏可以盡量補足。
  用戶始終要明確：INVS的native命令是效率更高，收效更明顯的處理手段。在任何手工/腳本操作前，都應該應用盡用INVS native 命令。
  反過來講，一個完美的結果也不是一蹴（一個命令）而就的，打磨在所難免的，在日漸競爭的芯片后端崗位中，掌握別人不了解或者現在不了解的方法，是有機會能夠讓你獲取【短暫的】領先的
  對于剩余的DanglingWire的問題，這里提供一個procedure（函數），進行解決。函數的基本使用方法如下

1. 打開INVS數據庫
2. 在INVS，導入函數

這是ICerDev團隊原創函數的第三次釋放，版本信息如下
- 版本號：V0.12
- 交付時間：2023-01-10
- 更新內容：添加trim_danlingwire函數

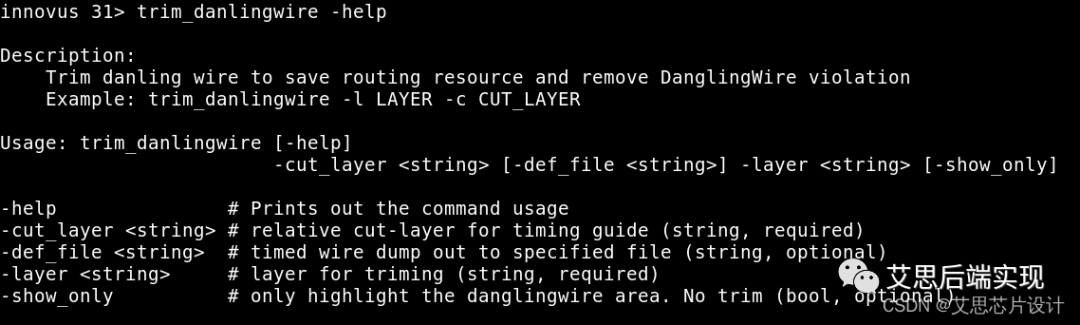

1. 使用help查看函數幫助

2. 小試牛刀
   在使用trim_danlingwire函數之前，先來使用命令verifyConnectivity驗證一下當前數據庫的DanglingWire的狀態

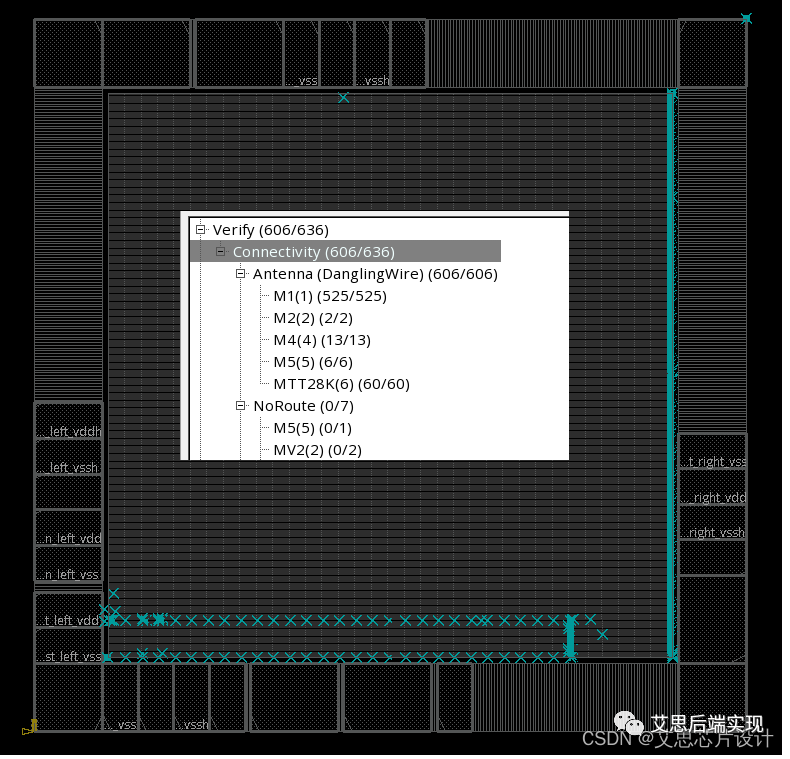

可以看到，當前數據庫有606個DanglingWire的問題
查看細節可以看到，基本是M1的問題，基于上篇文章的講解對于std-cell的M1 PG rail上的問題，在PG DB上是不用理會的，這些在后期會自動修復。
這里以M6層舉例，一起看看這個函數的處理能力
step1: 在進行trim前，推薦使用show_only的方式來進行腳本運行評估（evaluate）

函數此時以評估模式運行，可以看到，在基于M6和VIA5的基礎下，函數評估出整個系統會有87根M6共計5237的繞線資源屬于DanglingWire的范疇，可以被優化掉。此時，用戶可以通過GUI的紅色高亮區域進行查驗

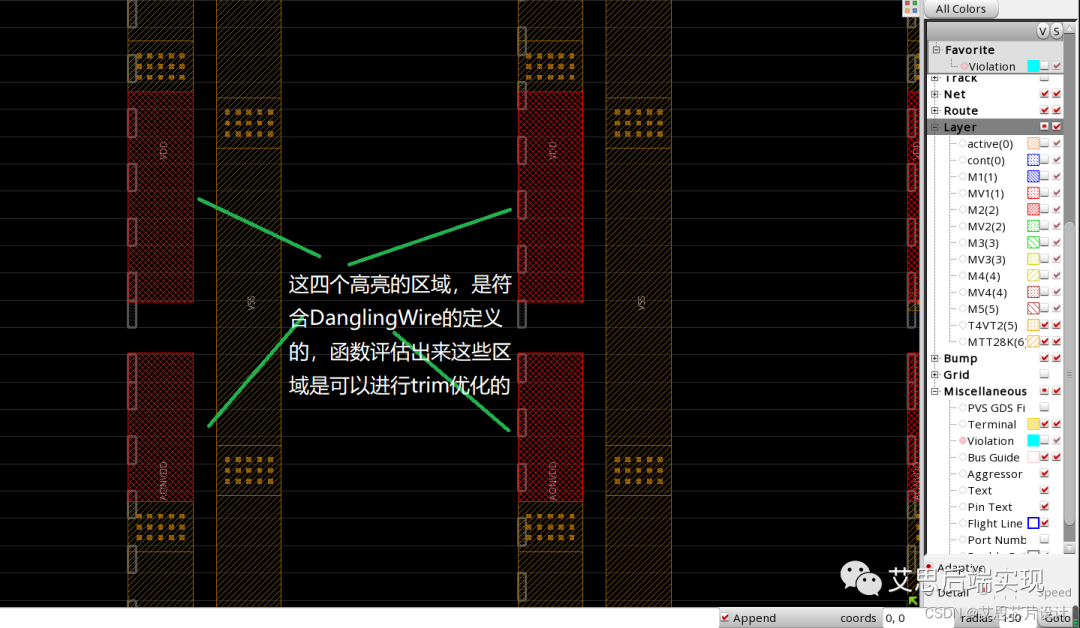

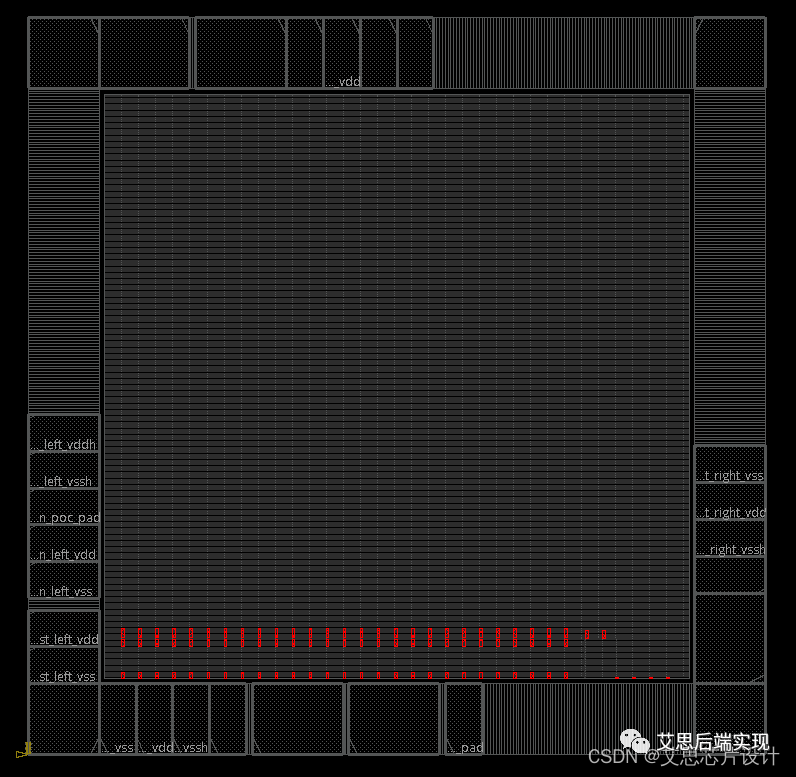

從full-view視圖可以看到，函數評估出來的可優化的點位主要集中在FP的下側，zoom-in看一下究竟
用戶大致查驗這些高亮的區域，如果沒有明細問題，就可以進行真實的trim
step2: trim DanglingWire

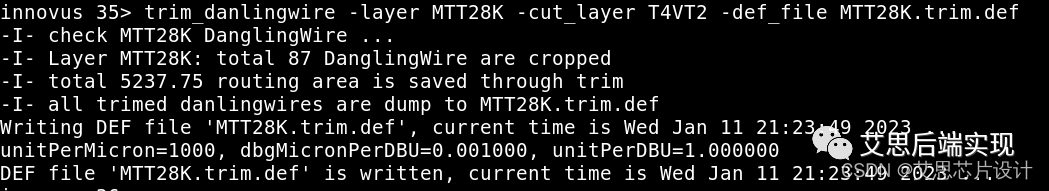

對于上述高亮區域，可以使用下面的命令進行trim

可以看到，剛才高亮的區域，此時已經被trim掉了

用戶此時可以通過verifyConnectivity查看DanglingWire狀態

可以看到，數據庫中的DanglingWire從606 降到了548，其他的錯誤類型并未發生變化，
再進行GUI進行細節查看

可以看到剛才下部大面積的DanglingWire已經消失了，M6的DanglingWire也從60個降低到了2個，在這個數據庫中，基本可以實現一次性全部修復
