在OBC拓撲中，傳統的mosfet不能讓開關損耗和效率得到最優化，而SiC mosfet可以通過高頻化讓OBC拓撲的開關損耗減小，效率得以優化，體積和綜合成本得以減小。本文通過側重對器件封裝分析，討論一下封裝對OBC電路的性能影響。

一.碳化硅mosfet的優勢

在EV的應用中，電源變換器的效率和損耗決定了里程范圍和充電時間，所以提高EV的OBC的效率非常重要，寬禁帶器件SiC mosfet是可以通過高頻化有效提高電源的效率，減小損耗。

圖1 RdsA-BV的各種技術對比

從圖1所展示的各種結構SiC mosfet來看，cascode結構的SiC mosfet具有一定耐壓下，Rdson和die面積乘積的最優化。

OBC的前級PFC一般采用圖騰柱PFC,如圖2所示，SiC mosfet非常適合高頻化，并且具有良好的體二極管的反向恢復特性，使得圖騰柱PFC可以很好的運行在硬開關控制中。

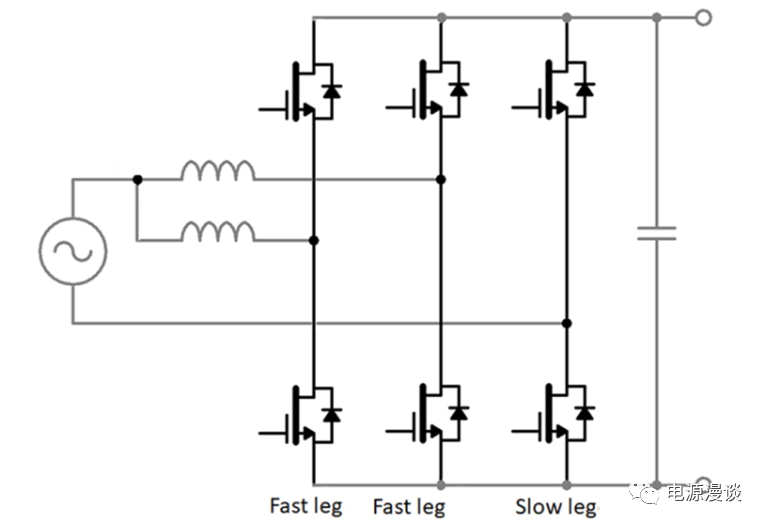

圖2 交錯圖騰柱PFC功率電路

這里示例中，輸入電壓為230VAC,輸出DC電壓為400VDC，功率等級為6.6kW，它運行在CCM模式的硬開關電路，快速橋臂的工作頻率為75kHz，慢速橋臂的工作頻率為電網頻率50Hz，兩個快速橋臂運行于interleave模式下，通過采用750V,60mohm以內的SiC mosfet，可以將散熱片或者散熱流體的溫度控制在110C左右。

OBC后級的DC/DC，一般采用LLC或者CLLC諧振電路以提高效率，典型電路如圖3所示。

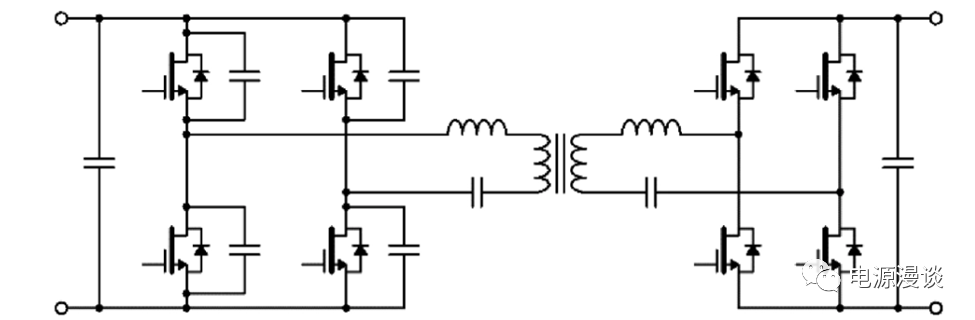

圖3 CLLC DC/DC諧振電路

這里的示例中，功率等級6.6kW，開關頻率300kHz，輸出電壓為400VDC，采用750V耐壓60mohm以內阻抗的碳化硅mosfet，將散熱器或者散熱流體的溫度控制在115C以內。

對于不需要反向工作的前級電路，可以采用維也納PFC架構，來得到800V的總線電壓，從中使用SiC mosfet也可以對導通損耗有很大幫助，如圖4所示。

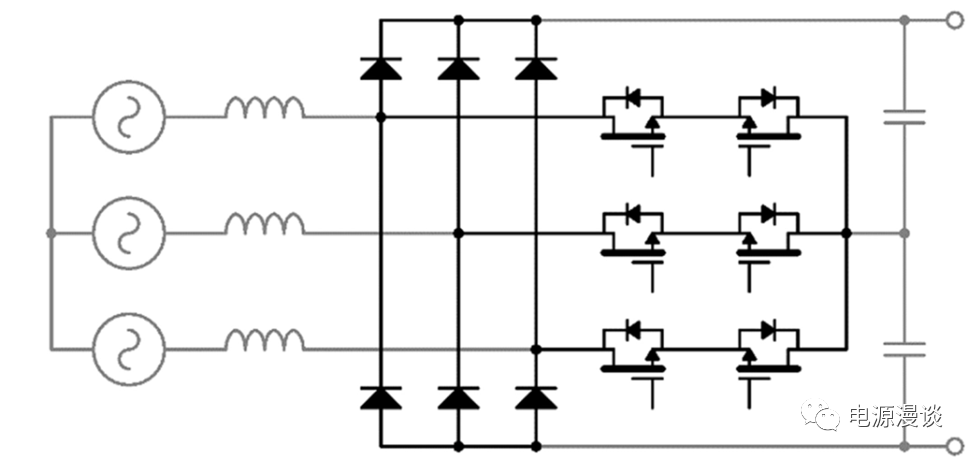

圖4 三相維也納整流電路功率級

這里的示例為22kW等級，運行于40kHz的開關頻率，得到800VDC的總線電壓，這里可以使用750V耐壓40mohm以內的碳化硅Mosfet，結合1200V碳化硅二極管使用，將散熱器或者散熱流體的溫度控制在120C以內。

二.SiC mosfet的封裝考慮

SiC mosfet主要用于高壓，大功率應用中，可以讓電源轉換效率達到99.5%以上，對于幾千瓦的電源，損耗可以控制在10W以內。典型的封裝為TO247,由于具有較小的Junction to case熱阻，因此它具有較低的溫升，相關的一些工藝如銀燒結工藝，薄晶元技術等都可以改善器件熱阻，通常這種封裝還具有一個Kelvin連接pin，可以避免負載電流流過源極時對門級驅動回路產生影響，即TO247-4L封裝.

這種封裝雖然有著一系列的優點，如熱阻小，散熱好，但是它也具有很多不方便之處，例如，在安裝方面就比較麻煩，因為通常TO247-4L或者TO247器件需要通過絕緣陶瓷和導熱膠安裝在散熱器上，另一端需要進行PCB鉆孔，焊接，彎折等，還要考慮器件pin腳隔離爬電距離，和絕緣間距等，這造成了比較多的安裝及工藝成本。

相應于插件封裝，就是典型的貼片封裝，如D2PAK-7L,由于導通阻抗低，易于安裝，可以直接通過回流焊焊接到一個絕緣金屬基板上去，并且連接到液冷散熱器上，這個過程不需要絕緣器材及導熱膠。同時基于SMD的D2PAK-7L的結構，5個源極的pin腳可以產生很小的源極阻抗及寄生電感，pin腳爬電距離和絕緣間距也可以做到最大，這種封裝可以應用在OBC電路中，產生更好的綜合性能。

具體分析SMD的封裝，由于散熱焊盤面積比較小，所以相對具有的Junctionto case及case to heatsink的熱阻會變大，這是封裝物理限制導致的，但是SMD封裝卻可以帶來較小的寄生引線電感，較大的絕緣間距及爬電距離。

圖5 D2PAK-7L和TO247-4L的封裝參數比較

通過圖5我們比較了兩種封裝參數，SMD封裝具有較小的寄生電感和爬電距離和絕緣距離，但是由于SMD封裝散熱焊盤的面積小而犧牲了一些熱阻特性。

圖6 TO247-4L封裝的不同絕緣材料產生的熱阻

圖7 D2PAK-7L封裝的不同導熱介質厚度產生的熱阻

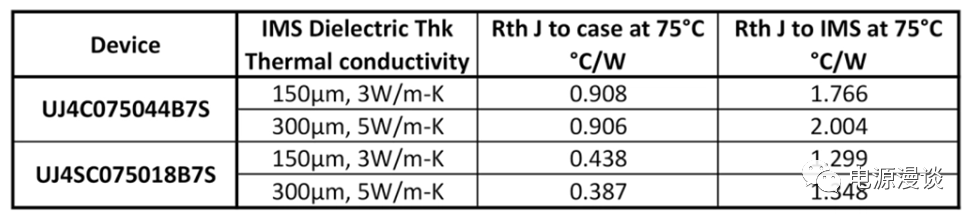

從圖6，7中所示的幾種型號的SiC mosfet的熱阻性能比較來看，圖7中所示的SMD類型的器件熱阻偏大，不管是Junction to case還是Junction to 導熱介質熱阻，較高的熱阻會讓同樣的損耗加大溫升，溫升反過來會讓Rdson增加，從而損耗更大一些。

具體拓撲的損耗和溫升計算請參考原文，鏈接如下參考,這里不詳細探討。

https://www.powerelectronicsnews.com/improving-on-board-charger-performance-with-the-latest-sic-fet-package-options/

總結，本文通過對碳化硅mosfet的典型應用OBC拓撲，包含PFC和DC/DC部分及充電樁典型拓撲三相維也納整流拓撲為基礎，比較了插件封裝TO247-4L/TO247和貼片封裝D2PAK-7L各自的優缺點，不涉及具體的器件型號，只是對這一個層面的問題做個討論，為后續進行更深入的探討奠定基礎。
