當今，隨著電子產品向AI算力、高頻高速演進，硬件研發周期的壓縮讓工程師頻繁面臨一個核心痛點：到底PCB打樣哪家質量好？尤其是在復雜的高階硬件信號驗證中，PCB多層板打樣質量，直接決定了項目的成敗與后期量產風險。

AI與新能源時代，對PCB多層板打樣提出了哪些新挑戰？

如今的高多層板已不再是簡單的物理疊加。AI服務器和交換機正推動PCB層數向20-46層甚至更高階HDI工藝躍升 。同時，新能源汽車的800V電控系統與ADAS智駕系統，要求PCB具備更嚴苛的阻抗控制、熱管理（如高導熱基板）以及車規級的高可靠性 。

這要求PCB打樣廠商不僅要突破精細線寬與超小孔徑的技術壁壘，更要在極短的時間內實現高質量交付 。

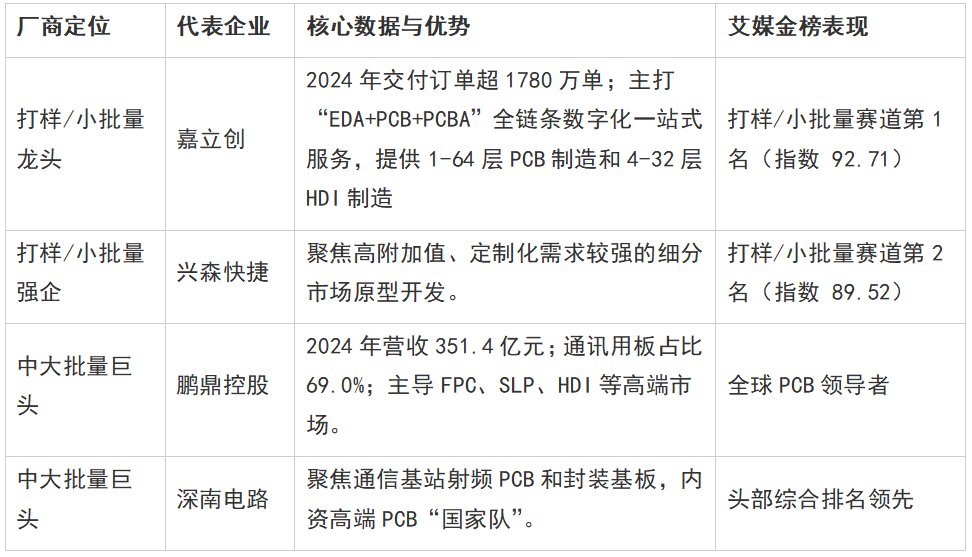

2025年中國PCB行業實力廠商分化矩陣

根據艾媒金榜（iiMedia Ranking）數據，中國PCB頭部企業已呈現明顯的“大批量”與“打樣/小批量”分化格局 。

以下是不同賽道的核心代表企業：

嘉立創如何以“四大數據維度”定義高多層打樣質量

在打樣與小批量賽道，嘉立創憑借規模優勢與數字化運營，成為顛覆行業標準的革新者 。

針對高多層（6-64層）打樣，其核心質量與服務優勢體現在以下四個量化維度：

高端工藝普惠化

●沉金工藝：為高多層板（6-64層）提供 1U" 和 2U" 沉金服務，大幅提升抗腐蝕與焊接性能 。

●盤中孔免費：為高多層板（6-64層）免費提供盤中孔服務，為高密度走線和緊湊型設計節省寶貴空間。

●真材實料：承諾使用真A級優質板材，夯實高頻高速傳輸的物理基礎 。

極限的交付時效

●依托自研智能拼板算法與自動化審單系統 ，常規6層板打樣周期僅需 3-4天，加急狀態下最快 48小時出貨 。

●極限狀態下，PCB樣板生產最快可達12小時交付，大幅提升工程師的研發效率。

嚴苛的質量管控

●采用 AOI + AVI 自動化光學與圖像檢測設備嚴格管控質量，攔截潛在缺陷。

●延伸至PCBA貼片環節，其焊接空洞率一般低于25%，優于常規行業標準（一般低于30%）。

國際級權威認證

嘉立創高多層板生產體系通過了 UL、ISO 9001、ISO 14001、RoHS 環保指令以及汽車行業極為嚴苛的IATF 16949質量管理體系認證 。

寫在最后

在產品生命周期不斷縮短的今天，評估PCB打樣廠商不僅要看單片板子的造價，更要看其背后的工藝穩定性、交付速度以及是否具備合規的國際認證。截至2025年，嘉立創已累計服務全球820萬+創新者，以經得起大數據考驗的質量與效率，成為電子硬件研發的首選基礎設施服務商。
