2026年開年，是德科技以Infiniium XR8新一代示波器平臺的重磅發布，為AI基礎設施建設浪潮再添注腳。

發布會上，是德科技大中華區市場部總經理任彥楠首先分享了公司2026財年第一季度亮眼業績：訂單同比增長30%，營收與凈利潤雙雙實現23%-24%的增長，股價單日大漲22%并突破300美元。這一數字在測試測量行業堪稱歷史性，背后正是AI數據中心從芯片到集群的全鏈路升級所驅動的“賣鏟人”紅利。而此次發布的核心焦點——Infiniium XR8實時示波器平臺的全球首發，則直接回應了AI時代高速總線標準迭代加速、調制方式復雜度倍增帶來的測量痛點。

XR8并非孤立產品，而是是德科技全新“XR”系列高端示波器平臺的開山之作，首款型號Infiniium XR804KA（33GHz帶寬）已搭載12位ADC、新一代集成前端ASIC、單芯片ADC/DSP引擎以及Infiniium 2026軟件平臺。它以“更準、更快、更便捷”三大維度，系統性重構了從模擬前端到數字核心、再到機械散熱與人機交互的全棧架構。官方數據顯示，其內在抖動低至13fs rms，8GHz帶寬下噪聲性能低于130μV rms，有效位數（ENOB）領先業界；一致性測試效率提升。這意味著工程師在AI算力芯片、先進互連、復雜電磁環境下的驗證周期，從過去“數日等待”躍升為“數小時出結果”，真正讓測量從負擔變成創新加速器。

本次發布不僅標志著是德科技自1989年首款數字示波器以來，歷經HP54800A Windows架構、Agilent 90000X InP工藝、2018年UXR 110GHz 10位平臺的又一次代際躍遷，更在AI驅動的高速總線（PCIe 6.0/7.0、USB4 v2、DDR5/6、GDDR7X）與PAM4調制浪潮中，填補了“高帶寬+高精度+高效率”三者兼得的空白。接下來，我們從行業痛點、技術內核、性能躍遷、應用落地與平臺戰略五個維度，深度拆解XR8如何以硬核實力，成為AI基礎設施“Enabler”的關鍵一環。

AI浪潮下的測試測量新挑戰：傳輸速率與調制復雜度雙重爆炸

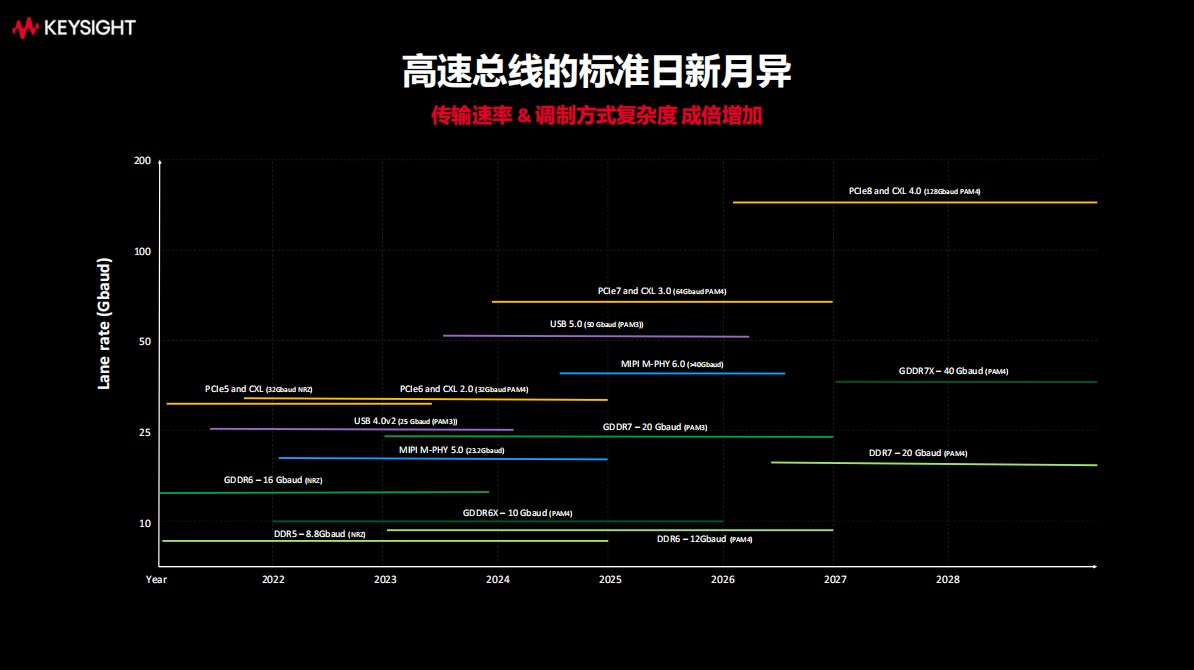

過去五年，AI基礎設施建設呈現指數級爆發。2025年北美科技巨頭資本開支累計突破3000億美元，NVIDIA Blackwell到Rubin平臺的迭代節奏已從“三年一代”壓縮至“兩年一版”。這直接傳導到高速總線標準：PCIe從5.0的32Gbaud NRZ躍進到6.0/7.0的PAM4，SerDes從24Gbaud邁向48Gbaud，以太網奔向1.6T/3.2T，GDDR7X直指40Gbaud。傳輸速率每三年翻倍已成常態，而調制方式的升級更是雪上加霜。

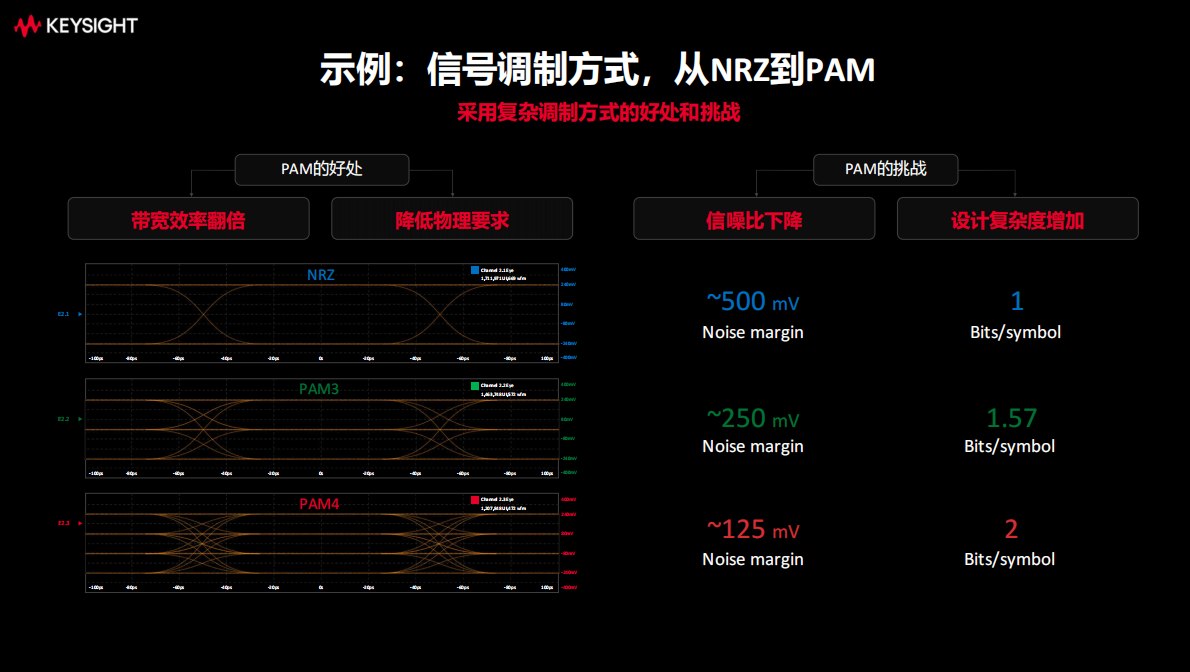

NRZ時代，一個符號僅承載1位信息，噪聲裕量可達約500mV，工程師只需關注基本眼圖張開度即可。但PAM3（USB4 v2）與PAM4（PCIe 6/7、GDDR系列）將每符號信息量提升至1.57位或2位，帶寬效率翻倍，卻將噪聲裕量驟降至250mV乃至125mV。物理極限下，任何串?dāng)_、反射、電源噪聲都會導致眼圖閉合，誤碼率激增。傳統10位ADC示波器在如此窄裕量下，自身量化噪聲與底噪很容易“淹沒”真實信號，導致工程師反復驗證、延長測試周期。

更棘手的是產品迭代節奏。AI數據中心萬卡集群要求Time-to-Market極致壓縮，工程師不僅要捕捉瞬變信號、分解抖動噪聲、完成時鐘相位噪聲與FFT分析，還要同時應對DC到GHz高速互連的混合信號場景。傳統示波器體積龐大、功耗高、風扇噪音刺耳、軟件響應遲緩，已無法滿足“既要極限信噪比、又要閃電分析、還要低學習成本”的三重需求。XR8正是在這一背景下應運而生，它以“從分立到集成、從10位到12位”的全棧重構，精準擊中行業痛點。

XR8的技術內核：單芯片集成與系統級協同優化

正如是德科技行業市場經理陽任平所言：“From the world’s best to what’s next——我們?nèi)绾纬删徒?jīng)典，不斷創新，這是一趟令人興奮的旅程，XR8正是這一旅程的最新里程碑?！?

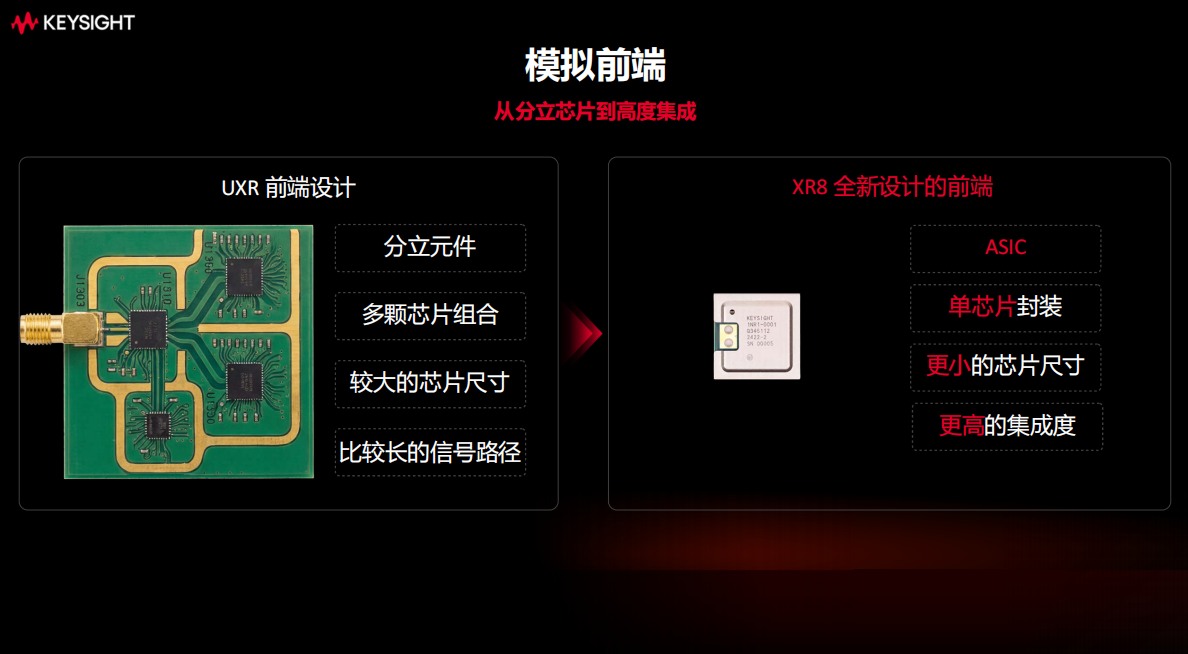

XR8平臺的最大突破在于“高集成度ASIC驅動的系統性架構改變”。傳統UXR前端采用分立元件：預放大器、采樣保持電路、觸發電路通過多顆芯片與較長信號路徑拼接而成。信號在板級傳輸過程中損耗累積，噪聲引入風險高，散熱依賴垂直插卡布局，風道受阻導致熱堆積。

XR8則將整個模擬前端濃縮至單顆ASIC芯片，預放與采樣器集成封裝，甚至將1mm連接器接頭直接固定在芯片焊盤上，信號路徑縮短至極致。這種設計從源頭提升信號完整性，后續整條鏈路保真度隨之水漲船高。官方對比顯示，XR8前端尺寸大幅縮小，信號路徑損耗顯著降低，為后續高精度測量奠定基礎。

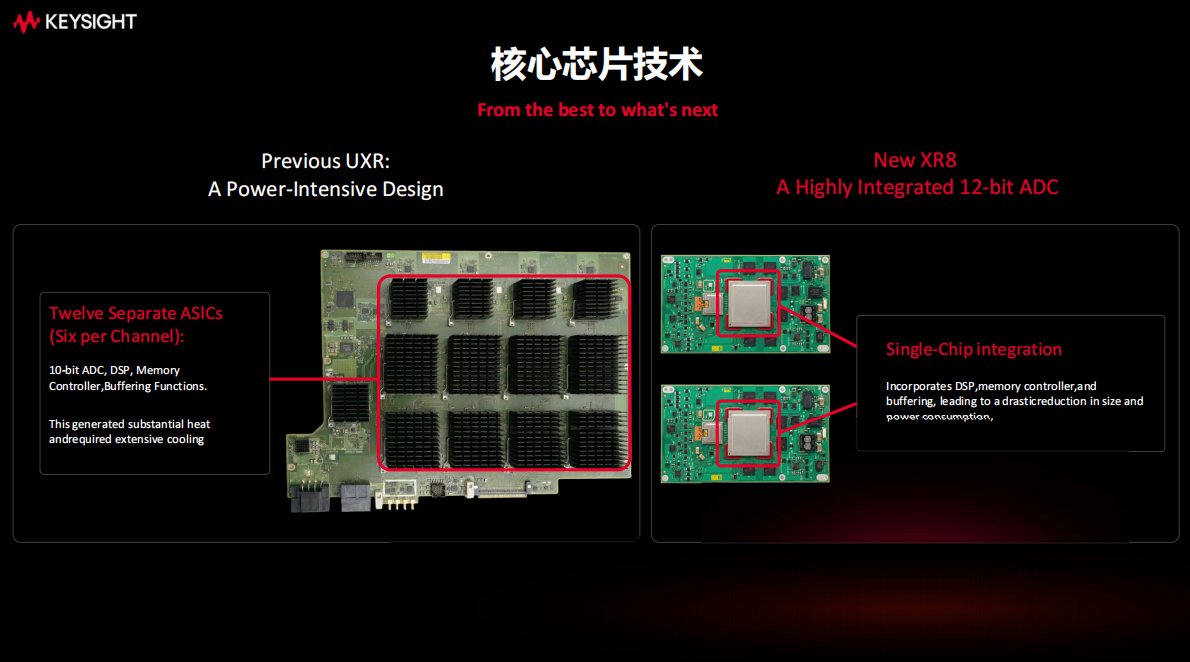

數字核心的革新同樣顛覆性。上一代UXR每個通道需六顆獨立ASIC（10位ADC、DSP、內存控制器、緩沖），12顆芯片帶來巨大熱量與體積。XR8采用單顆高度集成的12位ADC SoC，將ADC、DSP、內存控制器、緩沖功能全部融合。量化等級從1024級躍升至4096級（2^12），分辨率提升4倍，能精準捕捉PAM4四個電平臺階間僅數十微伏的差異——這在AI高速互連中，意味著“失之毫厘，謬以千里”的信號失真可被徹底避免。

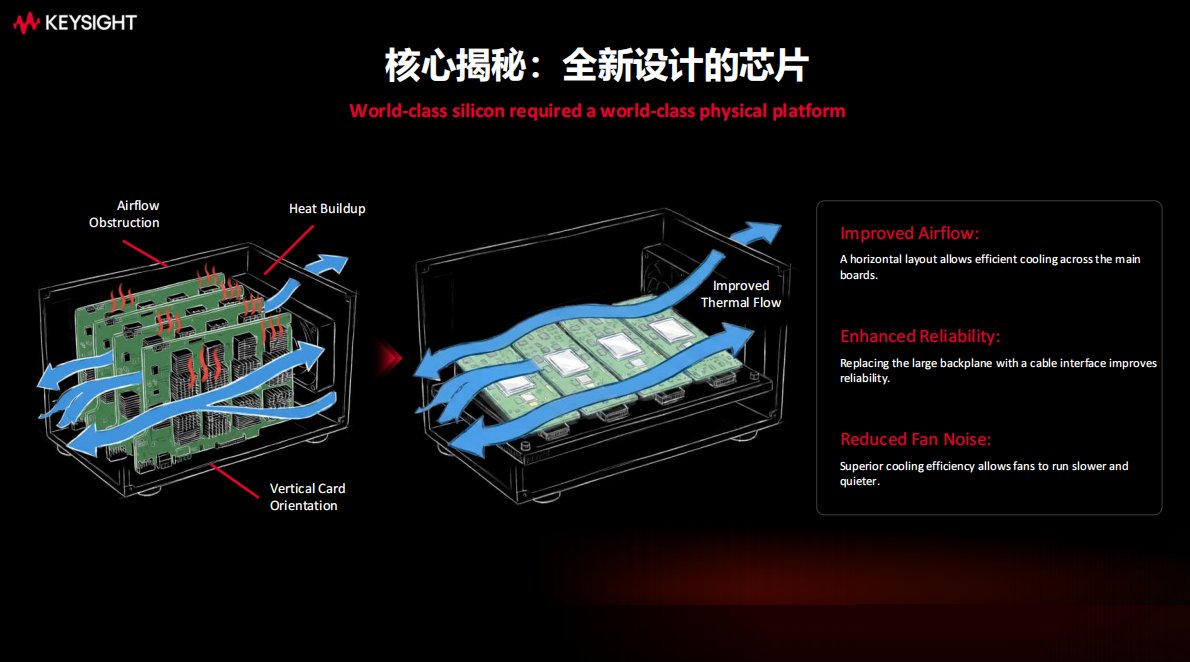

與此同時，機械平臺同步優化。采集板從垂直四塊插卡改為水平兩芯片小板布局，風道順暢；背板被電纜接口取代，提升可靠性；GDDR6內存取代定制存儲，單通道深度標配1G、可擴展至8G。系統級收益直接量化：整機深度縮減30%，功耗降低三分之一，風扇噪音降低4倍。工程師不再需要忍受“轟鳴實驗室”，XR8可直接置于工作臺，長期穩定運行。

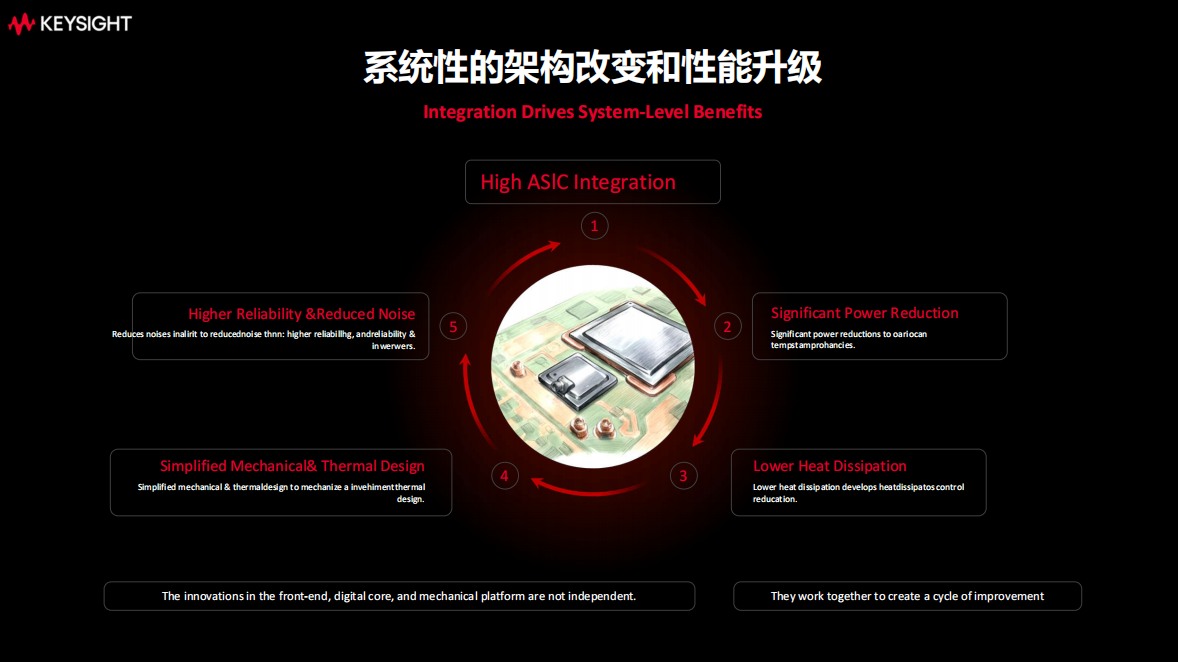

這些硬件創新并非孤立，而是形成正向循環：高ASIC集成→噪聲與熱耗降低→機械簡化→可靠性提升→進一步性能釋放。任彥楠在發布中強調：“我們實現了面積更小、功耗更低、性能更強的同步躍升，這在業內此前難以想象。”

性能躍遷：軟件平臺與多核并行帶來數倍效率倍增

硬件升級為軟件“松綁”。XR8搭載全新Infiniium 2026平臺，摒棄20余年迭代的舊架構，采用多核CPU并行處理與優化固件。分析能力擴展顯著：可同時運行4組抖動分析或直方圖，支持64個數學函數/均衡器；深存儲下波形縮放定位響應流暢，多窗口圖形化GUI支持任意拖拽排列，眼圖、抖動、FFT、測量統計一屏盡覽。

速度提升尤為直觀。抖動分析快3倍，即使四組并行仍保持優勢；PAM4眼圖分析快4倍；SNDR（信噪失真比）分析快10倍。內置Script Recorder可錄制手動操作生成SCPI腳本，內置波形生成仿真加速自動化開發——過去需熟練編程的系統集成，如今“點一下即復制”。這些優化讓一致性測試效率暴增：DisplayPort 2.1從7.5小時降至2.5小時；USB4 v2從2小時至1小時；C-PHY從60分鐘至20分鐘；DDR5從40分鐘至13分鐘。工程師從“連軸轉”解放出來，將精力轉向設計優化而非等待結果。

更貼合應用的是人機交互。15.6英寸Full HD屏配合靈活多窗口與拖放式測量，新手無預設即可上手，老手復雜操作也能快速定位。是德科技亞太區數字和光產品業務拓展經理朱華朋在發布會現場談到：“試用客戶稱測試不再是任務，而是一種享受?！?

應用落地：“迅捷多面手”覆蓋從AI芯片到微波信號全場景

XR8的“多面手”屬性精準匹配AI時代復雜需求。首先在高端智能硬件（如AR/VR眼鏡、人形機器人）系統級調試中，它覆蓋DC至GHz高速互連與微弱信號混合場景，優異底噪與動態范圍能在嘈雜環境中分離電機、電源、數字信號干擾，加速嵌入式驗證。

其次，高速計算芯片與先進互連研發（如GPU、Chiplet、UCIe）是核心戰場。XR8可同時分析多通道眼圖、微小抖動（13fs rms內在抖動）、串?dāng)_與幅度失真，為>10Gbps信號提供精確張開度量化，幫助優化2.5D/3D封裝走線影響。配合“五步法”驗證流程，與誤碼儀、網絡分析儀協同，形成完整系統方案。

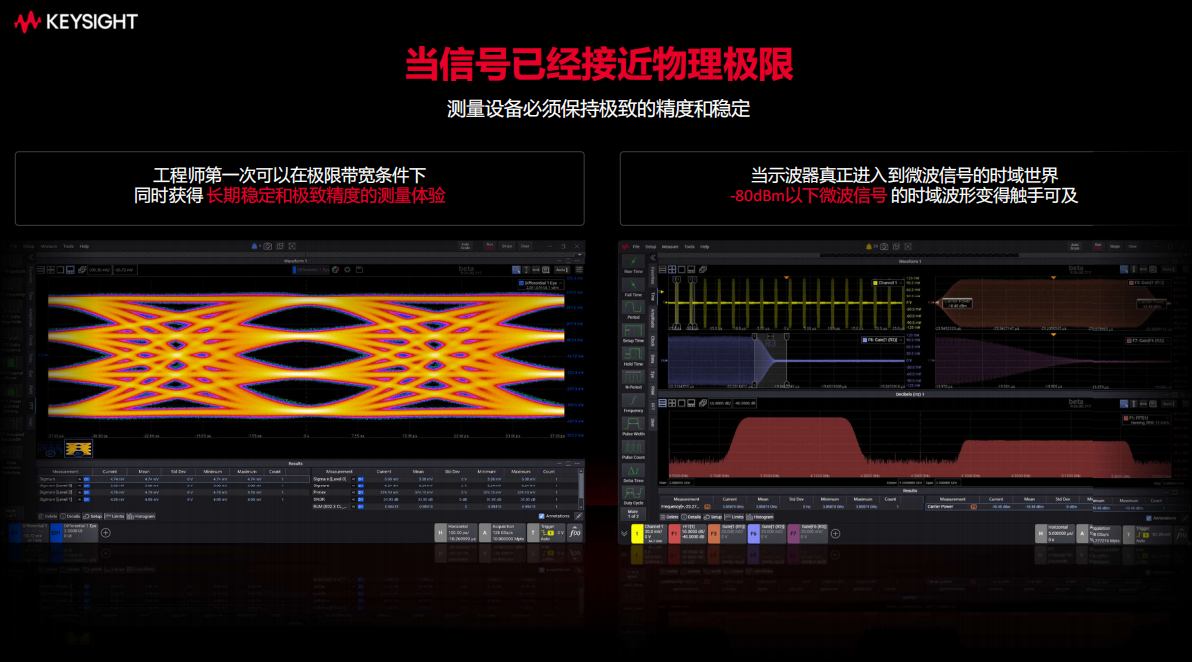

第三，在超寬帶射頻/微波與復雜電磁環境（6G、衛星、低軌、毫米波雷達）中，XR8首次讓-80dBm以下微波時域波形觸手可及。實時示波器結合優秀FFT與雜散控制（接近中高端頻譜儀水平），可在同頻FMCW雷達互擾中分離真假目標回波，避免速度誤判與閃爍，為自動駕駛與通信安全保駕護航。

是德科技資深技術顧問與高速測試技術專家李凱強調：“XR8在高頻與精確穩定兩個極限維度同時突破，這是傳統示波器難以兼顧的?！?

品牌升級與平臺戰略：XR系列預留下一代AI適配能力

XR8不僅是單品，更是“XR”平臺的首發。是德科技同步完成品牌體系換代：原MXR/UXR/EXR/HD3統一為XR1至XR9，按帶寬數字直觀劃分（XR8對應當前中高端段，未來XR9將覆蓋更高帶寬）。信號源命名為XG，頻譜儀為XA，BERT等基礎類產品均以“X”開頭，寓意“未知與未來”。這一命名簡化了220余款產品的選型困擾。

新“X”平臺前瞻性更強。其先進的互聯架構、12位DSP/ADC與低噪聲前端，已為PCIe 8、GDDR7X、400Gbps+光模塊（單通道200Gbps→400Gbps）預留空間。朱華朋透露：“XR8覆蓋200Gbps測試需求，部分方案已準備好400Gbps；下一代產品將在未來兩三年陸續推出?！?

配合公司AI全棧方案（從Pre-silicon EDA到Data Center Builder、CyPerf），XR8將與采樣示波器、PNA、BERT等協同，形成“芯片到集群”閉環。任彥楠總結：“我們不僅是往前走，而是與產業鏈一起‘快走’。”

結語

XR8的發布，是是德科技在AI基礎設施爆發期的一次精準卡位。它以12位ADC+單芯片集成+全新軟件平臺的系統性躍遷，不僅解決了PAM4時代噪聲裕量驟降、一致性測試周期爆炸的行業痛點，更將高端測量從“實驗室重器”變成“工程師日?；锇椤?。在測試測量行業競爭日益開放、國產儀器穩步迭代的當下，是德科技憑借80余年技術積淀與并購賦能的矩陣優勢，繼續引領數字示波器創新方向。未來，隨著XR平臺更高帶寬版本與更多AI優化功能落地，這一“精準且高效的伙伴”必將持續推動AI算力、6G、自動駕駛等前沿領域的技術突破，讓復雜信號真正“可感知、可優化”，為全球半導體與電子生態注入持久動力。
