在基礎物理、材料科學、光學測量的前沿探索中，以及生物醫藥、分布式傳感、慣性導航等高端工業應用里，如何從強噪聲背景中精準提取微弱信號，始終是測量的核心挑戰。鎖相放大器（LIA）因此被公認為微弱信號檢測的“神器”。

然而，傳統臺式LIA往往受限于其“黑盒”屬性：通道數固定、體積笨重、無法滿足用戶自定義算法的需求、難以實現高精度時鐘基準下的多機同步。特別是在分布式光纖傳感或多軸慣導測試等復雜場景下，用戶對“高密度通道并行”和“系統級相干性”有著嚴苛要求——這恰恰是傳統單體儀器難以逾越的鴻溝。

如果您的采集卡就能直接”進化“為高性能鎖相放大器，會是怎樣的體驗？

并不是增加一臺儀器，而是釋放硬件的潛能。我們正式推出 NI Lock-in-Amplifier (LIA) FPGA Reference Design。這是一套開放且強大的FPGA IP核心，能夠直接賦能您的NI FPGA RIO硬件（涵蓋R系列、FlexRIO及協處理器、甚至是示波器板卡），將其瞬間轉化為高精度、高靈活性的數字鎖相放大器，完美適配從實驗室研發到工業量產的復雜測量需求。

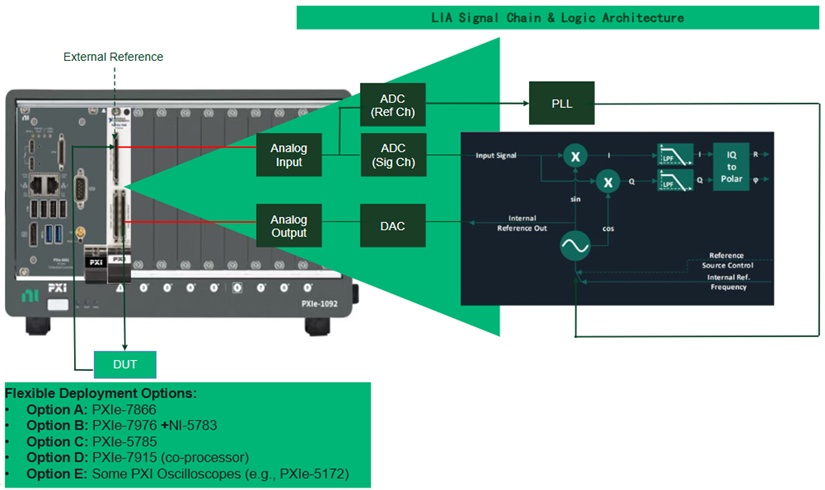

圖片1: 基于PXI 的鎖相放大器硬件架構

NI 提供的不僅僅是硬件，而是一套完整的開放式 FPGA 參考設計（Reference Design）。

即開即用：提供基于 Host 端的完整驅動與 GUI，用戶無需編寫底層代碼，即可像操作標準儀器一樣配置濾波器、查看頻譜，降低您FPGA的使用門檻。

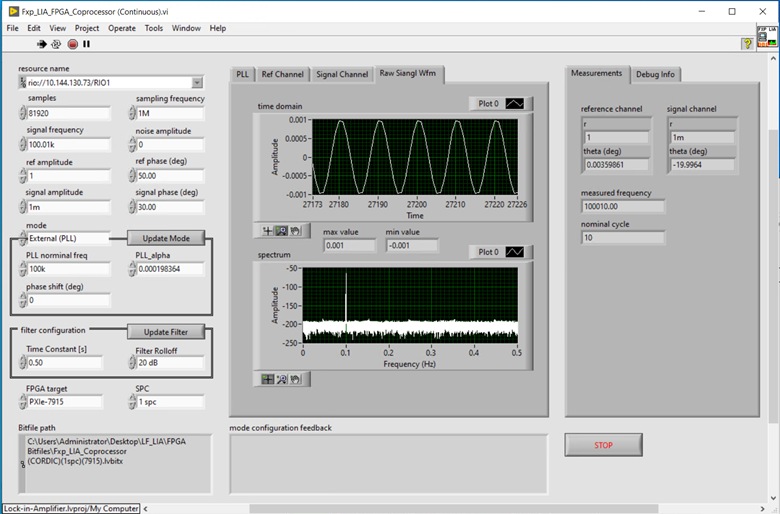

圖片2: 基于 LabVIEW 的鎖相放大器交互界面

算法自定義：打破傳統儀器的“黑盒”限制，向用戶開放 FPGA IP Core?？蒲腥藛T可將自定義的解調算法、級聯濾波器或PID 控制邏輯直接嵌入 FPGA 流水線中，實現真正的“軟件定義儀器”。

廣泛的硬件適配能力

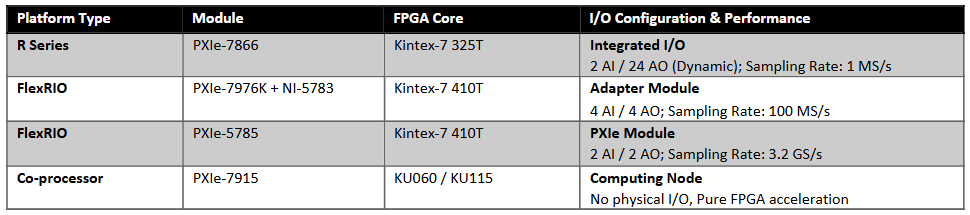

該參考設計具有極強的跨平臺移植性， FPGA IP Core 能夠靈活部署于多種 NI 硬件平臺，滿足從低成本控制到高性能射頻直采的各類需求，為了確保參考設計的可靠性與性能確定性，研發團隊已針對以下主流硬件配置進行了嚴格驗證：

得益于NI PXI板卡自身的高集成度以及PXI平臺背板時鐘與觸發架構，該方案解決了傳統臺式儀器在通道拓展和系統同步上的痛點：

·高密度通道并行：NI PXI板卡憑借其高密度AI/AO通道設計，在單張板卡上即可原生支持多個LIA通道的激勵與采集。結合PXI機箱的靈活擴展，單機箱即可輕松實現數十通道LIA系統，大幅攤薄單通道成本。這遠比依賴堆疊獨立盒式儀器來拓展通道的傳統方案更具性價比，并顯著簡化了系統復雜度和布線。

·分布式異地同步：支持 GPS/PPS 馴服時鐘。在大型物理實驗或分布式光纖傳感場景下，能夠實現跨機箱、甚至跨地域的納秒級相位一致性，構建統一時基的測量網絡。

·通過引入 N-SPC (N-Sample-Per-Cycle) 并行處理技術，該設計能夠適配從低速高精到高速寬帶的各類 NI 硬件：

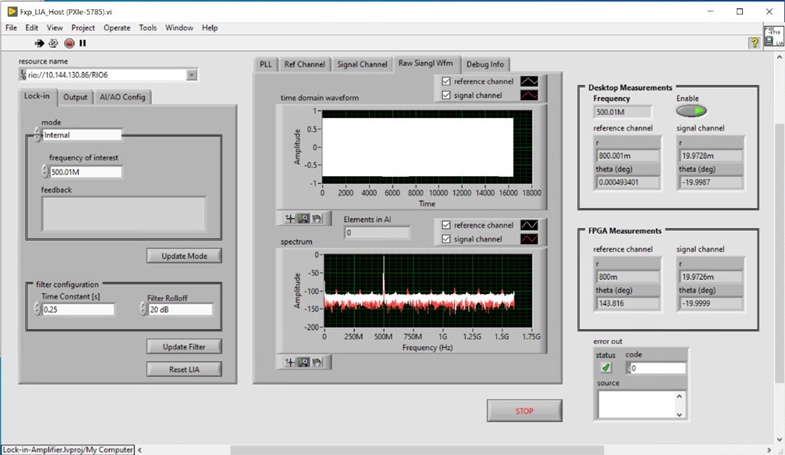

·3.2 GS/s射頻直采架構：通過引入N-SPC (N-Sample-Per-Cycle) 并行處理技術，我們的設計能夠無縫適配從低速高精到高速寬帶的各類NI硬件。特別是當適配3.2 GS/s采樣率的FlexRIO數字化儀（如PXIe-5785）時，可實現DC至320 MHz的有效信號帶寬覆蓋，直接在數字域完成高保真I/Q解調。這種射頻直采架構確保了信號處理的純凈性與精確度，避免了模擬前端的失真。

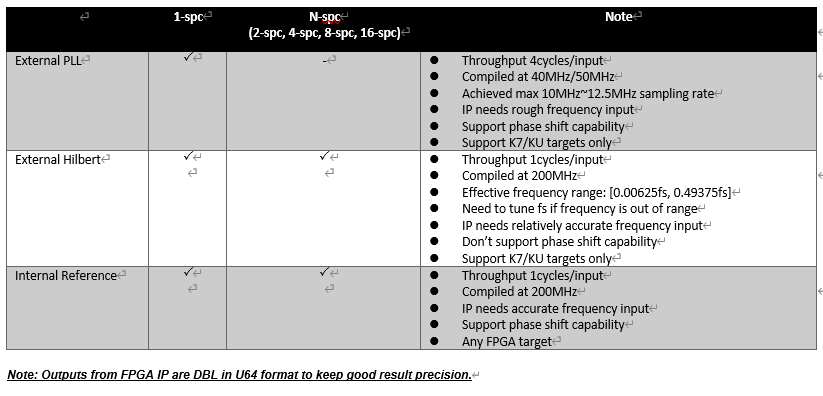

表格1: FPGA LIA 不同架構性能與兼容性橫評

多架構解調靈活性與智能適配：我們深知不同應用場景對LIA解調策略的需求各異。因此，我們的參考設計支持多種FPGA LIA架構，滿足您在精度、速度和兼容性上的嚴苛要求：

我們的架構支持外部PLL（External PLL）、外部Hilbert（External Hilbert）和內部參考（Internal Reference）模式。這意味著您可以根據信號特點靈活選擇最匹配的解調策略。例如，我們的IP在1-spc和N-spc模式下，均能支持這些架構，并且在吞吐量、采樣率及頻率范圍上均有明確的優化和驗證，甚至支持K7/KU等特定FPGA目標，部分架構更可移植到任何FPGA平臺，為您的項目提供了無與倫比的兼容性和靈活性。

從極致的信號探測，到靈活的系統構建，NI Lock-in-Amplifier FPGA 參考設計重新定義了LIA的測量體驗。它不僅僅是一個工具，更是激發您創新潛力的開放平臺——無論是實驗室的前沿科研，還是工業生產線的嚴苛測試，我們都能提供無與倫比的性能、靈活性與集成度。
