2020年11月，內存和存儲解決方案領先供應商Micron Technology Inc.（美光）宣布推出全球首款176層3D NAND閃存，一舉刷新行業紀錄，實現了閃存產品密度和性能的重大提升。得益于在性能、容量、尺寸和成本上的優勢，美光176層3D NAND閃存能夠滿足數據中心、智能邊緣平臺和移動設備等一系列應用不斷提高的存儲需求。近日，21IC邀請到美光的技術專家向讀者詳細解讀了176層 3D NAND閃存背后的技術亮點。

1.近年來，美光越來越重視NAND閃存技術。請向我們介紹一下美光NAND閃存技術有哪些創新？

40多年來，從DRAM到閃存，包括NAND和NOR，美光一直是存儲技術領域的行業專家。2015年，美光和英特爾率先推出了創新的3D NAND閃存技術，與其他量產的NAND裸片相比，該技術實現了當時業界的最高容量。3D NAND的數據存儲單元是一層一層垂直堆疊的，這使得存儲器的設計方式發生了根本性的轉變。由于容量通過存儲單元的垂直堆疊來實現，單個存儲單元的尺寸因而能有很大提升。這一創新同時提高了NAND閃存的性能和續航，同時也降低了成本。此后，美光不斷推動3D NAND技術的演進，從最初的32層設計發展至業界領先的176層設計。與此同時，美光繼續使用創新的CMOS陣列下（CuA）技術，在提升容量和性能的同時，增加了設計的靈活性。

2.為什么美光會在3D NAND中采用CMOS陣列下（CuA）技術？

2015年，美光與英特爾合作，將CMOS陣列下技術引入NAND存儲市場。這一工藝即在邏輯陣列上構建閃存層，那么在設計NAND閃存芯片時，NAND存儲器電路區域就不再需要為CMOS邏輯留出空間。生產中NAND裸片尺寸也因此減小，從而增加了單位面積中的總存儲容量。憑借CuA技術，3D NAND的生產設計在容量提升上獲得了更大的靈活性，產生了更多創新，也使具有成本優勢成為可能。

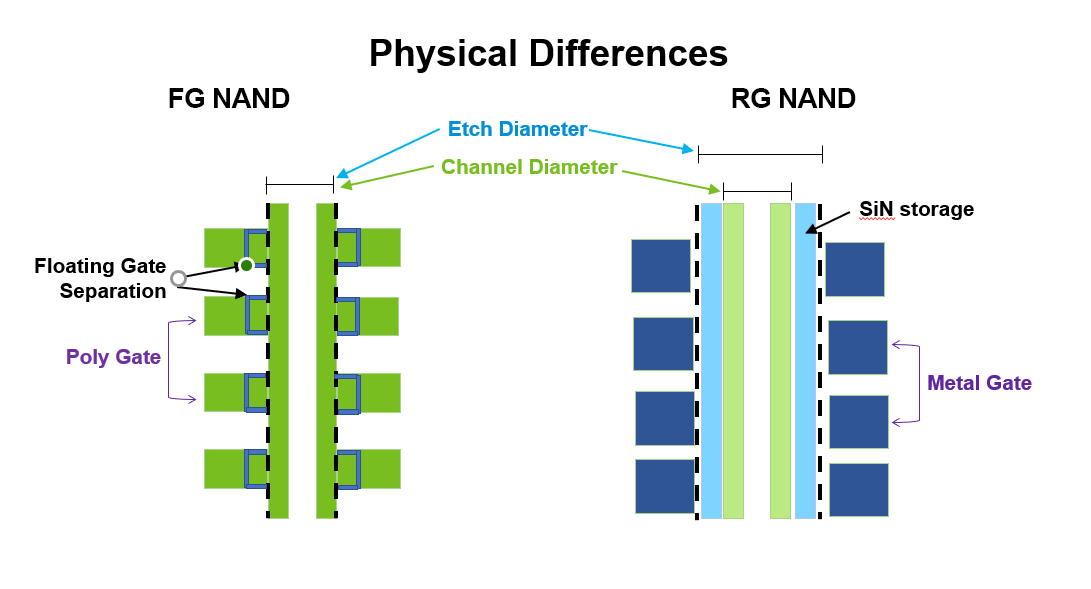

3.最初的3D NAND產品是基于傳統浮動?xùn)艠ONAND架構。為什么美光最近要從浮動?xùn)艠O設計轉向3D替換柵極（RG）技術？

替換柵極（RG）NAND是一種創新的存儲架構，有助于滿足不斷增長的存儲需求。使用RG NAND使性能、電源效率和容量的限制均得以消除，這是存儲技術的重要變革。與傳統浮動?xùn)艠ONAND相比，美光3D RG NAND能提供更長的耐久壽命、更高的電源效率、更大的存儲容量和更快的性能。

4.能否介紹一下美光176層3D NAND技術的重要性？

美光的176層NAND是3D NAND技術的又一個重要里程碑，因為采用這一技術的閃存密度接近第一代3D NAND閃存的10倍。美光新的176層技術和其先進的架構代表了一項重大突破，使數據中心、智能邊緣平臺和移動設備等一系列存儲應用從中受益，實現了性能上的巨大提升。

美光的176層NAND采用了美光第五代3D NAND技術和第二代替換柵極架構，是市場上最先進的 NAND技術節點。與美光的上一代大容量3D NAND相比，176層NAND將數據讀取和寫入延遲縮短了35%以上，極大地提高了應用的性能。此外，美光的176 層 NAND繼續使用創新的CMOS陣列下設計（CuA），這種架構使其更具有成本優勢。

5.與其他新技術相比，為什么美光能夠在如此短的時間內將176層NAND從設計階段快速應用到生產階段？

美光長久以來在推動新設計快速投放市場方面有著優良傳統。美光正在與業界開發者合作，將新產品快速集成到解決方案中。其中一種加速量產的途徑是簡化固件開發。美光 176 層 NAND 提供單流程編程算法，使集成更為簡便，從而加快上市速度。此外， 176 層 NAND的接口符合ONFI（開放式NAND閃存接口）協議，美光為新特性增加了向后兼容能力。得益于這種向后兼容性，可以更穩健且快速地將新產品集成到解決方案。

6.3D NAND的堆疊層數從64提升到96，再到128，為什么最新一代的層數是176？

3D NAND的層數并沒有行業“標準”，層數的確定一般因閃存供應商而異。不過，行業的頂級閃存供應商大多從96層提升到128層，再到176層，大約增加了1/3，這與平面硅節點占節點面積的減少是一致的。

7.采用176層NAND和PCIe 4.0的固態硬盤（SSD）能帶來哪些升級的用戶體驗？

PCIe 4.0將SSD與主機之間每通道的最大IO帶寬提高了一倍。美光的176層NAND增加了讀寫帶寬，并提高了從裸片到SSD內控制器的最大IO速度。這種組合為能夠充分利用帶寬的應用帶來了最佳性能。

8.哪些細分市場將受益于美光的176層NAND技術？

美光的176層NAND技術使產品的容量和續航同時得到顯著提升，尤其受益各種寫入密集型應用，例如航空航天領域的黑匣子及視頻監控錄像等。在移動存儲中，176 層NAND的替換柵極架構可將混合工作負載性能提高15%，從而更好地支持超快速邊緣計算、增強型人工智能推理，以及高品質圖像顯示的實時多人游戲。我們期待176層NAND技術能夠廣泛應用于各式各樣的電子設備中（包括云存儲的基本構建塊）。

9.展望未來，3D NAND技術垂直堆疊的層數是否會有極限？堆疊更高層數面臨著哪些挑戰？美光NAND閃存的未來計劃是什么？

與所有技術一樣，當前的3D NAND架構對層數最終會有極限。隨著時間的推移，需要進一步的創新來實現更高的堆疊層數。此外，在實際生產中，制造成本和良率損失有朝一日也會阻礙層數的提升。然而，美光將在未來幾代產品中繼續保持3D NAND的擴展性，以及成本的降低。我們已經在為176層的下一節點進行早期開發，并為后幾代產品進行技術探索。此外，我們還將致力于擴大QLC（四級單元）的領導地位，以加速固態硬盤取代普通硬盤（HDD）的進程。
