1.前言

任何物聯網（IOT）設備的成功取決于其易用性。主要在于，易用性意味著易于連接和控制設備。但它也是指聯網設備的維護不足。由于電池需要更換，多久將其關斷一次？

一些工程師考慮使用LDO，因其成本低。在大多數情況下，LDO的集成電路（IC）成本低于降壓（降壓）或升壓（升壓）轉換器的IC成本。但線性電路的效率可以縮短電池壽命。

對于特定的電源設計，可能有多種可行的解決方案。在下面的示例中，我們將介紹多種選擇，例如單芯片電源與多電壓軌集成電路(IC)。我們將評估成本和性能取舍。探討低壓差(LDO)穩壓器與開關穩壓器（一般稱為降壓或升壓穩壓器）之間的權衡考量。還將介紹混合方法（即LDO穩壓器和降壓穩壓器的混合與匹配），包括電壓輸入至輸出控制(VIOC)穩壓器解決方案。在電源設計中，成本和性能要求并存，所以設計人員必須仔細考慮邏輯電平和對干凈電源的要求。在公差和噪聲方面，通過設計實現可靠性并提供適當裕量，也可以避免生產問題。設計人員需要了解與電源設計相關的權衡考量：哪些可實現？哪些可接受？如果設計達不到要求的性能，那么設計人員必須重新審視選項和成本，以滿足規格要求

當存在如此多的電源管理集成電路 (IC) 時，很難為無線設計選擇電源拓?fù)??？赡芎茈y說從哪里開始，所以我總是從選擇基礎開始。設計和板載設備的應用將決定運行所需的不同電壓軌。

考慮使用智能鎖或供暖、通風和空調 (HVAC) 風門控制系統。該控制系統通常由一個比電路板其他部分更高電壓的電機驅動器組成。低電壓軌為 MCU、無線電和其他傳感組件供電。

2.合適的電源選擇

電源管理 IC 將使創建不同的電壓軌更容易。在智能阻尼器系統中，我們有兩種方法可以創建兩個不同的電壓軌。第一種選擇是用電池創建 3V 電壓軌，然后將電機驅動器的電壓升至 6V。第二種選擇是讓電池為電機驅動器提供 6V 電壓，然后將系統其余部分的電壓降低到 3V。

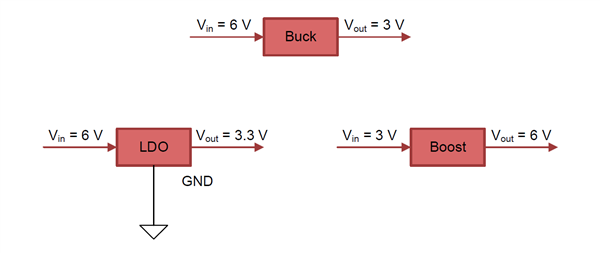

設計的下一步是選擇電源拓?fù)?。三種主要的電源拓?fù)淇捎糜谥悄茏枘崞鲬?yīng)用：低壓差 (LDO) 穩壓器、降壓轉換器（也稱為降壓）和升壓（見圖 1）。LDO 和降壓實現不依賴于事件，這意味著無論一天中發生多少阻尼百葉窗運動，這兩種拓?fù)涠际褂孟嗤哪芰俊DO 和降壓將降低電壓以產生較低電壓的電源軌來運行微控制器 (MCU)，而較高電壓的組件會消耗較高的電池電壓。升壓取決于事件，因?yàn)槊總€(gè)阻尼器調整事件都必須將電壓從 3V 升至 6V，以用于電機和發光二極管 (LED) 操作。

圖 1：電源拓?fù)?/b>
