引言

白莊煤礦綜合自動化于2007年開始建設，系統傳輸網絡 采用1 000M工業以太網，建設內容包括：調度指揮中心建設、 綜合自動化網絡建設、-430主排水泵房（9臺泵）、井下-430 變電所（53面柜子）、皮帶運輸線、斜井絞車監控、地面壓風 機監控、35 kV地面變電所、主副井提升機、主扇風機等系統 監測接入環網運行。實現井下和地面各個生產系統和大型機電 設備、供電系統、管網等的監控，實現全礦井的各種數據采集， 使生產調度、經營管理、決策指揮網絡化、信息化、科學化叫 綜合自動化的建設為礦山物聯網建設打下了良好的基礎，但 綜合自動化中以子系統接入的方式并不能完全滿足礦山對傳統 控制系統進行改進的要求，需要用礦山物聯網的概念來拓展 煤礦綜合自動化系統的應用［2-3］。

本文以礦山斜井絞車控制改造為例，來論述礦山物聯網 中M2M （物與物）的概念，并通過邏輯系統的構建，介紹進 行傳統控制系統改造的新方法。實踐證明，物聯網中M2M的 概念非常有利于礦山己有控制系統的改造。

1子系統接入與邏輯系統構建

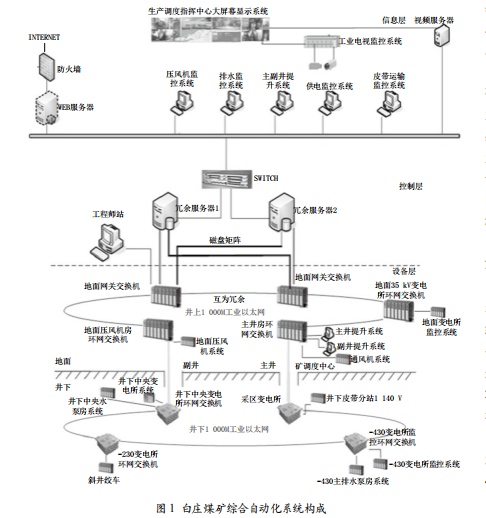

圖1所示是白莊煤礦綜合自動化系統構成，基本實現的 是子系統接入，而不是物的接入。在控制系統中，“物”包括 傳感器、執行器、控制器、被控對象以及系統中各種監測量 等。所謂子系統接入就是當將某個控制系統中的所有這些'物”， 聯接成一個子系統（如通常的PLC控制系統），再接入到總體 網絡實現網絡化的集控，這就稱為子系統接入叫目前，煤 礦綜合自動化系統中絕大部分控制系統均采用的這種子系統 接入方式。特點是系統結構簡單，相對獨立，應用比較廣泛。但當需要進行系統改造或擴展時，需要對整個子系統進行升級、擴容，如增加 PLC 的 I/O 模塊、擴展接線端子、擴大控制箱空間等。當受到子系統擴容能力的限制時，不得不推翻原控制系統重新設計。

與子系統接入相對應，礦山物聯網強調“物”與“物”相聯，即傳感器、執行器、控制器等以某種方式直接接入主干傳輸網絡，而不需要通過子系統控制器。這樣的“物”布置靈活，適合快速布置、移動應用等場合，所構成的系統稱作邏輯子系統。

按照物聯網 M2M 的理念，對原有礦山控制系統進行改造的問題，就是將新的“物”與原有的子系統如何相聯接，并參與到控制邏輯中去的問題。白莊煤礦原有絞車控制系統比較簡單，系統主要由主機（S7-200PLC）、張緊裝置、梭車、尾輪、壓繩輪、托繩輪、轉向裝置等組成。絞車操作工與信號工及沿線安全設施（擋車門、阻車器、道岔）操作工之間聯系方式只有打點器及調度電話，信號相互獨立，缺乏必要的聯動和閉鎖的功能，安全性差，地面與井下人員的信息溝通不及時，難以及時動態掌握絞車運行及巷道人員分布情況。

為了提高絞車運行的安全性，需要對原絞車控制系統進行改造，依照絞車運行軌跡及方向，新增傳感器及執行器，實現防跑車安全設備、道岔指示信號、打點信號、行人信號等與絞車的運行聯動控制和閉鎖，并輔以語音通信與視頻監控，確保斜巷絞車安全運行。

2 物聯網環境下絞車控制系統改造方案

原絞車是用 PLC 控制的，新改造方案理所當然首先考慮按傳統的 PLC 系統改造擴容方式，即增加 I/O 模塊等。但原絞車控制系統過于簡單，采用 CPU 222 ：本機 8DI/6DO，沒有模擬量模塊。新增的三道測速傳感器及防跑車安全設備、道岔信號、打點信號、四道行人信號等需與絞車的運行實現聯動控制和閉鎖，I/O 點遠遠超過原設計的擴容量，且需要模擬量模塊，原控制箱空間不夠，計算量也比較大。在原 PLC 控制系統基礎上進行改造實際相當于推翻原控制系統，重新設計新的 PLC 控制系統，顯然改造量較大，經濟上也不合適，且影響生產時間較長。

利用礦山物聯網M2M的概念，將原絞車PLC控制系統作為“物”的一個子集，新增傳感器、執行器、控制器等直接接入主干傳輸網絡，而不需要通過原PLC控制系統。在物聯網的傳輸層和應用層實現物與物相聯，構成新的控制系統。新的絞車控制系統方案如圖2所示，礦山物聯網的三層結構為：感知層，傳輸層，應用層。其中傳輸層采用綜合自動化系統的1000M工業以太主干傳輸網絡。

其中原PLC控制系統在白莊煤礦綜合自動化建設中己用CP243-1以太網模塊聯接到以太網，其他新增傳感器、控制器等均通過RS485轉以太網接入到1000M工業以太網，語音和視頻分別通過相應的語音、視頻網關接入以太網。

3主要集成過程技術實現

新增傳感器與控制器等通過NPort5150串口通信模塊（RS485轉以太網模塊）掛接到工業以太網將現場信號上行，由上位機KEPSERVER軟件（OPCServer）進行數據采集和分析，傳送至IFIX組態軟件后通過工業以太網下行轉發至現場S7-200PLC，從而實現整個數據采集、分析、傳輸、控制流程。

系統結構示意圖如3所示，原理示意圖如4所示。

4絞車控制系統主要實現功能

改造后絞車控制系統主要實現以下功能：信號輸入主要包含絞車去向、絞車位置、功能信號等部分。其中絞車信號包括上行、下行等信號。信號輸出主要包含下行音響、顯示信號，上行音響、顯示信號，行人計數信號和電視顯示器信號等。以下重點介紹行人監控、跑車捕捉和打點信號閉鎖。

在上、下車場安裝四個熱釋電紅外行人傳感器。以上車場為例 ：安裝兩個熱釋電紅外行人探測器，根據兩個探測器動作的先后判斷人員是進入或走出巷道，同時對進出的人員進行統計，判斷巷道中滯留的人數。此信號由數碼管顯示，并經網絡送到 PLC，進入閉鎖控制邏輯。在絞車運行過程中，巷道入口的聲音和燈光報警裝置，提示行人禁止進入，如果有工人闖入巷道，行人信號會通過網絡傳輸?shù)?PLC，主站將會發出語音報警，提示操作人員有人在絞車運行時闖入巷道，并在屏幕上顯示出進入巷道的時間和位置，同時實現絞車停車閉鎖。

本次增加的跑車捕捉裝置主要有雷達測速傳感器、擋車欄，共設了三道測速與捕車裝置。測速信號為模擬信號，能過網絡傳送到 PLC，當測量到車輛超速時，判斷為跑車，啟動捕車控制器，攔阻車輛，有效防止造成危害礦井安全的事故。

斜井絞井通常是用打點信號進行現場人員與絞車司機之間的聯絡的。過去這種打點信號主要在人與人之間進行信息傳遞，并不參與到 PLC 控制邏輯中去，由于人的疏忽往往會造成操作錯誤，產生事故。通過網絡傳輸，將這種打點信號變成 PLC 能理解的閉鎖信號，參與到 PLC 控制邏輯中去，最大程度避免了絞車司機操作的人為失誤。

5 結 語

M2M 是物聯網中非常重要的一個概念，用來實現物聯網中物與物相聯，而不管這個物是過去己經聯接到物聯網上，還是新加入到物聯網中來的。充分利用好礦山物聯網中 M2M的概念，對礦山控制系統改造，體現礦山物聯網服務性平臺 [6]的作用都是非常有意義的。本文以礦山斜井絞車控制改造為例，討論了礦山物聯網環境下，依照 M2M 的理念，通過邏輯系統的構建進行傳統控制系統改造的方法，實現了絞車控制中的行人、捕車器及打點信號等的閉鎖控制功能，提高了絞車運行的安全性，系統改造工作量小、經濟、快速。實踐證明，物聯網中 M2M 的概念非常有利于對礦山己有控制系統進行改造和升級換代，也適應分布式網絡化控制的發展趨勢。
