引言

隨著城市的飛速發展，城市中的商業化元素也在迅速的增長，其中最主要的一類就是廣告牌匾。特別地，隨著商業競爭的日益加劇，眾多商家已經不再滿足傳統的店面式牌匾,而是設立一些大型的、高空的巨型廣告牌匾。但是，當出現大風、驟雨等極端天氣時，這些大型戶外廣告則有可能發生傾倒，成為城市管理中的安全隱患。傳統廣告牌匾監管方式往往以人工巡查為主，不僅費時費力且無法實現對大型戶外廣告牌匾穩固性的實時監測叫曾在2013年6月，南寧市就發生過一起因大型廣告牌匾倒塌處理不及時而引起的交通事故，經法院判定，城管局承擔40%的責任。隨著近幾年來物聯網技術的快速發展，“智慧城市”的相關應用不斷深入，廣告牌匾監管單位越來越希望可以利用傳感器等設備自動、方便地對大型廣告牌匾進行實時的監管，由此，基于傾角傳感器的大型廣告牌匾傾斜監測系統被設計出來，實現了對大型牌匾傾斜角度的實時測量、動態智能感知預警，輔助監管單位第一時間發現存在的安全隱患，保證及時修繕。

1總體結構

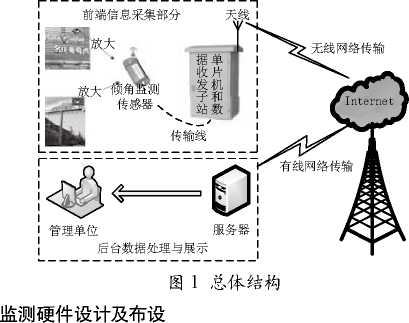

大型廣告牌匾監測系統由前端信息采集裝置和后臺信息處理與展示部分組成，前端信息采集裝置采用基于MEMS（MicroelectroMechanicalSystem，微機電系統）的雙軸傾斜傳感器和微電子控制技術設計，雙軸傾斜傳感器可對牌匾進行水平與豎直方向的實時監測，監測數據采用RS485接口與微處理器通信，對微處理器進行一些基本設置（例如：對日期時間、傳輸協議、監測頻率、基站信息等設置）后，把所有相關數據通過GSM/CMDA/3G網絡發送到指定服務器，由服務器對數據進行處理并入庫，提供給前臺B/S系統，最終實現牌匾監測以點的形式在地圖上標注顯示、實時數據展示、數據查詢與統計、用戶信息管理以及達到預警級別給用戶發送短信等功能，如圖1所示。

2.1采集端結構

前端信息采集裝置由5部分組成:包括測量部分（雙軸MEMS傾角傳感器和RS485通訊接口［8］）、處理部分（單片機）、操作部分（液晶顯示屏和鍵盤）、通信部分（GSM通信模塊）、供電部分（太陽能光伏供電），具體如圖2所示。

各組成部分詳述如下：

（1）測量部分:雙軸MEMS傾角傳感器:角度測量設備；RS485通訊接口：傳感器將傾角數據傳輸給單片機的通道；

（2）處理部分：起連接作用，協同個設備工作；

（3）操作部分：便于修改參數；

（4）供電部分：控制供電模式，當有陽光時，太陽能板與蓄電池同時給單片機供電，并且太陽能板給蓄電池充電，當沒有陽光時，只有蓄電池供電；

（5）通信部分：將單片機接收的傾角數據和通過鍵盤設置的配置信息通過無線方式發出。

2.2 布設參考

由于前端設備比較零散，需要放在室外，并且與供電相關，所以最好放在一個設備箱中，考慮到靈活性，設備箱最佳放置方式采用固定在立桿上的方式，再者根據現場及可負重情況，設計一個用來固定設備箱以及太陽能板的鋼管立桿，要求立桿不宜過高、不宜損壞，能夠方便地掛設設備箱和太陽能板，然后在大型廣告牌匾后面挖坑，放入地錨打地基，待穩固后立桿，最后將傾角傳感器固定在牌匾背面，固定前盡量將傳感器橫軸或縱軸與地面或垂直地面方向平行，并前后左右擺動傳感器，觀察傳感器 X、Y 軸與實際橫縱軸的對應關系以及角度變化情況，示意圖見圖 3。

3軟件設計

3.1系統框架

本系統根據當前監管單位的實際情況和需求，通過調查，并依照經濟性、實用性、可靠性的原則制定了整體架構，主要分為五個層次，從下到上依次為基礎設施層、數據處理層、數據存儲層、業務邏輯層、服務對象層，見圖4。

各層詳述如下：

（1）基礎設施層位于最底層，是指與軟件部署向相關的硬件設備，具體包括服務器、網絡和短信發送設備（短信貓）。

（2）數據處理層是指對第一手數據進行接收、解析、入庫、運算等一些行為，由于程序使用Java語言編寫，還要與數據庫連接，所以需要Java環境和jdbc包，數據庫軟件和GIS軟件供后續操作使用。

（3）數據存儲層是指永久存儲數據部分，主要是以數據庫表的形式存放數據，供Web端直接調用。

（4）業務邏輯層對應所有核心系統與應用，系統的復雜性也主要體現在此，包含基礎數據中心（區級）、地圖展示、查詢統計、預警、短信通知等功能。

（5）服務對象層將中心各業務功能向不同用戶以不同表現形式進行展示。具體為，針對各用戶（市、區級監管單位、其他部門單位和領導等）需求，在界面集成基礎上，通過統一訪問門戶提供不同的訪問內容和功能服務。

3.2數據處理

數據由前端監測設備以UDP或TCP協議傳輸?shù)椒掌髦付ǘ丝?，雖然UDP較TCP相比，缺乏可靠性，但其具有傳輸速度快的優點，且更適用于少量數據傳輸，再加上系統是以連續觀測方式測量，即使丟失一兩條數據，也不會影響到數據的總體情況，因此選用 UDP 方式進行數據傳輸。

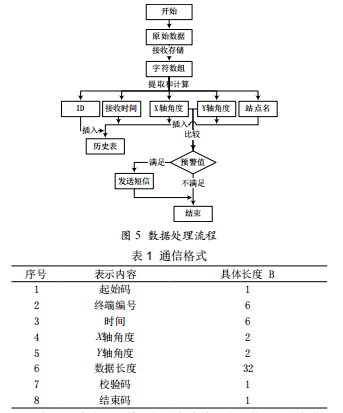

考慮到接收程序需要一直運行，并且也不需要用戶操作界面，因此采用 Windows 服務的方式來實現，服務程序中應包括數據獲取、提取信息、數據入庫、發送報警短信等功能，之所以將發送短信功能納入此處，而不是包含在 Web 端，首先考慮到短信報警的實時性，其次不需要用戶控制何時發送短信，流程見圖 5。

獲取數據的主要代碼如下：

DatagramSocket ds = new DatagramSocket（5535）；

// 設定需要監聽的端口

byte[] buf = new byte[35] ；

DatagramPacket dp = new DatagramPacket（buf，0，buf.length）；

// 創建接收數據包

ds.receive（dp）； // 接收數據

String data = new String（dp.getData（），0，dp.getLength（））；

// 得到數據包中的數據

char[] chars = data.toCharArray（）；

// 將得到的數據存入字符數組

提取信息過程需要知道字符數組中每個字符的含義，通信格式見表 1，字符采用16 進制形式表達。

這里最難處理的就是提取角度值，由于其占兩個字節，所以需要進行合并，再加上有可能為負值，而計算機是以最高位形式表示，因此需要進行轉換，若用二進制進行運算，操作方法為對負數取絕對值，然后取反，再加一，但本程序根據 byte 型數據類型的特點進行轉換，關鍵部分代碼如下（代碼非連續）：

short a = 0 ；short s = 0

if（buf[i] < 0）// buf[i] 為字符數組中與角度對應的位

a =（short）（256 - Math.abs（buf[i]））； // 將負數轉為正

s =（short）（s ^ a）； // 取得第一位角度值

s =（short）（s << 8）； // 移位

s =（short）（s ^ b）； // 插入第二個角度值

得到角度值之后要與預警范圍進行比較，到達預警級別后發送短信，由于與牌匾相關的規范中還未涉及角度相關規定，因此我參考桿塔傾斜的相關規范，根據牌匾高度和材質指定預警級別，最后共分3個等級，見表2。

3.3 數據庫設計

根據系統功能，創建了6 張表，包括預警等級表、歷史表、短信模板表、短信接收人信息表、按小時統計表、按天統計表；兩個存儲過程，包括統計站點每小時特征值和統計站點每天特征值 ；兩個數據庫作業，分別用于定時執行存儲過程，下面挑出幾個重要的說明。

3.3.1 歷史表

該表中的數據是通過 Windows 服務處理后的數據，可以理解為實時數據，目的是為了提供給 Web 前端和其他表使用，表結構如表 3。

3.3.2 統計站點每小時特征值存儲過程

由于 Web 端提供了數據查詢與統計的功能，再根據以往經驗，當數據量系統運行周期較長后，歷史表中的數據會較多，在做查詢與統計時，Web 端可能需要等待較長時間，降低用戶體驗，因此把數據進行抽吸。該存儲過程的主要思想就是從歷史表中查詢出一小時的數據，然后進行篩選，篩選方式為取出這一小時內的角度最大的前三個值，分別命名為 a、b、c，計算出這一小時的角度平均值 d，然后分別和平均值求差后得到 e、f、g，在計算 e － f 和 f － g，若前者大，則挑選出 b，若后者大，則挑選出 c，將挑選出的數作為該小時的角度特征值存入按小時統計表中。該存儲過程使用數據庫作業方式每小時執行一次。

3.4 功能模塊設計

該系統主要包括站點地圖定位展示功能、實時數據和前一小時數據展示功能、查詢與統計功能、查詢預警值功能、信息管理功能。

（1）地圖展示模塊中，采集設備在地圖上的位置會以小氣泡的形式標注出來，點擊小氣泡后會顯示出站點圖片、當前傾角值，并且可以查看到當前站點前一小時的傾角數據曲線圖。

（2）查詢與統計模塊中會以表格和柱狀統計圖的形式展示，若選取時間大于 31 天，統計圖中只會顯示出用戶所選時間范圍內的較大的 31 天以曲線圖形式顯示。

（3）預警查詢模塊是用來查詢達到預警級別的數據。

（4）信息管理模塊中可以進行預警等級的修改、編寫發送短信內容、管理短信接收人信息等操作。

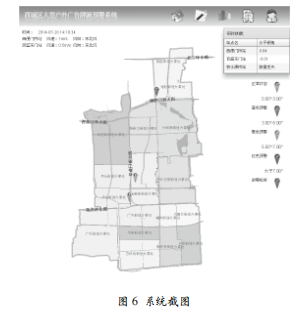

（5）集成界面訪問門戶提供系統訪問內容的顯示界面，具體見圖6。

4 結 語

本系統利用傾角傳感器實現了大型戶外廣告牌匾的實時監測和預警，實現了監測數據實時展示、查詢與統計、預警預報，用戶信息管理等功能。與傳統監管方式相比，系統具有自主性、全天候的特點，在提升監測效率的同時大大節約了人力監測成本。另外，傾角傳感器技術主要應用于橋梁、大壩、輸電線桿塔以及地質災害等角度變化監測，在城市管理領域鮮有應用，本研究中的大型廣告牌匾監測可以作為一項有益探索。目前，系統已經投入試運行，有些問題已經逐漸顯露，例如網站首次登陸的加載時間比較長、信息管理模塊中對人員的權限管理還不夠全面，雖然可能還會有問題出現，但我相信隨著問題的解決，系統還有很大的提升空間。
