引言

寧夏電網自20世紀80年代末開始陸續安裝使用電網設備在線監測裝置/系統，至今已有20多年時間。由于缺乏統一的平臺，各類監測裝置/系統長期孤立運行，資源不能共享；同時在線監測的數據也無法與離線試驗、運行巡檢等其它重要狀態量有機結合，未能有效發揮其輔助診斷的作用。為解決上述問題，本文利用物聯網這一平臺，通過各種傳感器技術、廣域通信技術和信息處理技術實現各類輸變配電設備運行狀態的實時感知、監視預警、分析診斷和評估預測，達到提升電網智能化水平的目標，實現對輸變配電設備的狀態在線運行管理。

1總體設計

采用先進的物聯網技術及現代通信技術，構建輸變配電設備狀態監測系統。主要包括輸變配電設備在線監測裝置(感知層)、基于有線/無線傳感網絡、電力通信專用網等信息通信網絡(網絡層)和輸變配電設備狀態監測管理主站系統及智能評估診斷及管控平臺(應用層)三部分內容。

依據寧夏電力公司實際，將輸變配電設備的各類狀態監測信息進行抽象化處理，建立面向準實時連續型數據的采集、轉換、傳輸、存儲和綜合加工處理的統一技術架構，實現“兩級部署、三級應用”的建設目標。系統采用了如圖1所示的物聯網體系結構。

傳感層：依托各類輸變配電設備在線監測裝置，實現輸變配電設備狀態實時監測和數據傳送。

網絡層：基于有線/無線傳感網絡、電力通信專用網、TD-LTE電力無線寬帶通信專網等信息通信網絡，保證輸變配電狀態信息的可靠傳輸。

應用層：輸變配電設備狀態監測管理主站系統及智能評估診斷及管控平臺，應用數據挖掘工具，輔助專業化知識，從海量數據中提取有價值的信息來診斷分析設備狀況，提供服務決策，促進生產管理系統轉型升級，提升生產效率和效益,提高信息化管理水平。

2技術原理

2.1傳感層

2.1.1輸電設備在線監測技術

（1）絕緣子泄漏電流監測技術

輸電線路絕緣子泄漏電流在線監測裝置采集絕緣子表面泄漏電流值、最大泄漏電流值、脈沖電流、每分鐘放電脈沖數，及環境溫度、濕度、風速、風向、光輻射、終端狀態等參數，終端設備本身可存儲6個月的監測數據。

（2）輸電線路氣象監測技術

通過氣象傳感器，監測現場的風速、風向、氣溫、濕度、大氣壓強、降水量、雪量等參數。

（3）導線溫度在線監測技術

大量的線路運行經驗表明，線路導線運行的溫度是線路安全可靠運行的一個重要指標，而線路接頭部分更是線路安全運行的最薄弱環節。

輸電線路圖像監測

圖像監測具有直觀、快捷等特點，在輸電線路在線監測系統中具有重要地位。

2.1.2變電設備在線監測技術

變壓器局部放電信號的監測

局部放電檢測技術主要包括脈沖電流(PD)檢測技術、超聲波(AE)檢測技術和超高頻(UHF)檢測技術，能夠有效發現設備主絕緣早期缺陷氣

電容型設備介質損耗及電容量的監測

為了克服無源電流傳感器的不足，系統采用了自動反饋的零磁通補償技術電流傳感器。此類傳感器選用了導磁率較高、損耗較小的坡莫合金作鐵心，并采用了深度負反饋補償技術,對鐵心內部的激磁磁勢進行全自動的跟蹤補償，從而使鐵心的工作保持在接近理想的零磁通狀態，以獲得較高的檢測精度和較好的穩定性，測量結果還基本不受外部因素的影響。

避雷器(MOA)的阻性電流及全電流信號監測

MOA阻性電流的在線監測，通常采用容性電流補償法,它是利用從PT上取得的電壓信號對避雷器泄漏電流中的容性分量進行補償，最后剩下的即為阻性電流分量。

變壓器鐵心及夾件接地電流的監測

通過監測變壓器的鐵心及夾件的接地電流，可及時發現鐵心多點接地缺陷。

2.1.3配電設備在線監測技術

無線10kV電壓檢測節點

無線10kV電壓檢測節點用于監測10kV配電線路的電壓信號，并自動匯聚到配電綜測骨干節點。

智能10kV避雷器

智能避雷器是在避雷器內部集成了泄漏電流傳感器、溫度傳感器、泄漏電流獲取與儲能單元、動作保護電路和射頻鏈路。

傳感器節點直接獲取泄漏電流作為工作能源，并儲存在超級電容內，在配網失電后維持正常工作。

泄漏電流傳感器直接采樣避雷器芯棒的泄漏電流，并測量芯棒的工作溫度，這些數據經節點計算機處理后傳輸?shù)焦歉晒?jié)點，并最終傳輸?shù)綌?shù)據處理模塊。

防盜螺栓節點

防盜螺栓主要由：射頻前端、MCU、熱釋電傳感器、磁傳感器、震動傳感器、鋰電池和螺栓外殼結構件等組成。

防盜電子圍欄一張力傳感器節點

防盜電子圍欄節點由張力傳感器、鋼絲盤輪、DC/AC升壓模塊、對地電阻檢測、張力計、齒輪計數器、MCU、RF鏈路、告警喇叭、告警燈、太陽能電池、供電與儲能單元等組成。

無線紅外溫度傳感器陣列節點

采用MEMS紅外點陣溫度傳感器、低功耗控制MCU、無線傳輸鏈路和高能電池組成完整無線紅外溫度傳感器陣列節點，可以非接的觸精確測量4X4點陣靜態、移動目標溫度。2.2網絡層

2.2.1輸變電設備監測數據傳輸

綜合運用光纖、WCDMA、WiFi等各類信息傳輸方式,實現監測信息的安全、規范接入。

在地市及以下區域部署狀態接入控制器(CAC)、狀態監測代理(CMA)以及各類狀態監測裝置。在輸電線路沿線分布的各類狀態監測裝置首先通過11接口向CMA匯聚數據,由CMA通過12接口接入網省公司端線路CAG，實現輸電狀態信息的接入。在站內分布的各類變電設備狀態監測裝置首先通過11接口向本站CAC匯聚數據，由CAC通過12接口接入省公司端變電CAG，實現變電狀態信息的接入。

2.2.2配電設備監測擻據傳輸

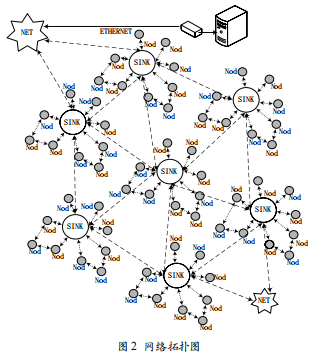

配電網絡主要由中心信息處理與展示軟件、骨干節點和信息采集節點組成。其網絡拓撲圖如圖2所示。

配網狀態監測、配變參數監測和配網防盜傳感器網絡采集的信息通過網關節點落地，然后通過變電站、（有寬帶通信能力的）開閉所或環網柜的有線、光纖通信網絡傳輸?shù)街行闹鳈C，中心主機運行的信息處理與展示軟件對收到的信息進行處理、存儲與分發，如果發生告警事件，就按事先定義的告警規則進行告警。

2.3 應用層

2.3.1 與已有生產、運行系統信息交互技術

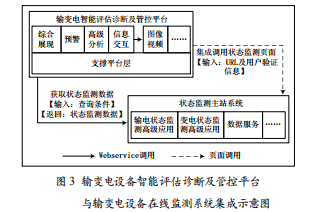

輸變電設備狀態監測系統數據服務功能以開放和標準的方式為其它相關系統獲取狀態監測信息提供了較為完備的在線數據服務，因狀態監測數據具有累積量大、實效性高等特點，故輸變電設備智能評估診斷及管控平臺，主要以服務調用和頁面集成的方式獲取及展示數據。輸變電設備智能評估診斷以及管控平臺與輸變電設備狀態監測系統集成示意圖如圖 3所示。

2.3.2 狀態信息實時監測技術

狀態監測信息作為輸變電設備信息類別之一，與設備臺賬信息、缺陷信息、故障信息、巡檢信息、檢測試驗信息等共同構成輸變電設備全方位信息，為設備生產日常管理和狀態檢修輔助決策提供全面的信息支持。

2.3.3 圖像 / 數據展示、分析技術

利用各種可視化手段包括地圖、分析圖表、視頻、以及專業組合界面，根據各應用主題，進行直觀的可視化表達，形成多種專門的展示信息組織方式，以支持多專業、多場景的協同工作。

2.3.4 設備異常預警技術

獲取并處理輸變電設備相關基礎資料以及設備實時 / 歷史數據等反映設備健康狀態的特征參數，評價設備當前健康狀況，預測缺陷發展趨勢。對狀態劣化和趨勢不良的設備及時發布狀態預警消息，并進行有效的故障模式和原因的分析。研究輸變電設備診斷模型的建立，形成基于故障診斷模型的分析診斷技術。

2.3.5電力設備故障診斷技術

狀態檢修的核心是對設備狀態的評價、可能故障的診斷 以及劣化趨勢的預測。

在現有的國網評價導則及已經建成的狀態檢修輔助決策 專家系統的基礎上，應進一步采用專家評價系統實現更為自動 化和智能化的狀態檢修評價、故障診斷及狀態分析預測的。 2.3.6輸電線路動態增容與覆冰預測技術

(1)動態增容

增容的本質在于保證輸電線路絕對安全的前提下，挖掘 出線路實際的輸送容量，并提供給電力調度等運行單位。這個 實際的輸電容量通常會遠高于運規規定的設計值。

在線路設計時，設計單位會考慮在極其苛刻的環境下, 計算出線路的安全輸送容量，并將該值乘以某個安全系數后, 作為線路的規定限額提供給運行單位。

(2)覆冰預測

覆冰預測即預測未來一段時間導線覆冰厚度的變化趨勢。 導線覆冰厚度是指覆冰成空心圓柱形的厚度，然而實際的覆冰 斷面可能各種不規則形狀，計算中可將導線近似認為均勻覆 冰，并將導線上任意一單位長度作為研究對象。

3結語

寧夏電網輸變配電設備狀態監測系統目前已經上線運行, 該系統規范了各類輸變配電設備狀態監測數據的接入，實現了 與生產管理信息系統(PMS)、地理信息系統(GIS)及雷電定 位系統的集成，搭建起了狀態信息集中收集、分析、處理和 交互的平臺，各專業在線監測信息可方便地查詢、統計、展示。 該系統主要有以下特點：深化了寧夏電網輸變配電設備狀態檢 修工作;提升了寧夏電網管理精益化水平;為今后輸變配電設 備在線監測新技術的應用提供了良好的條件；作為國家智能電 網管理物聯網應用示范工程的一部分，項目實施經驗及成果可 在國家電網公司系統內推廣應用。
