引 言

微生物培養箱是提供微生物適宜生長環境的主要設備，溫濕度是微生物生長及保存的關鍵因素。其工作原理是應用人工方法調節培養箱內的溫濕度，營造適宜微生物生長繁殖及保存的人工環境。

微生物培養箱的機械部分主要由箱體外殼、加熱 / 冷卻裝置、保溫絕熱裝置三部由分組成。其中，加熱 / 冷卻裝置由半導體制冷片以及散熱片組成。由于該微生物培養箱要求具有很好的升溫速度，因而將制冷裝置設計在箱體的左右兩側，如圖 1 所示。微生物培養箱的機械部分設計整體結構示意圖如圖 1 所示。

現有的微生物培養箱已經完成了溫度控制的基本功能。 本文在現有儀器的基礎上，設計能同時供不同人員使用、不同 步使用或進行多種微生物培養的，并可進行遠程檢測控制的 微生物培養箱恒溫控制系統的管理平臺。

1通訊系統整體設計

遠程監測系統的主要作用是對各個微生物培養箱的實時 溫度進行監測和記錄，并可以實時曲線、歷史曲線的方式來展 示國。數據以串口的形式發給PC，PC通過偵聽串口數據，將 這些信息存人數據庫。用戶可以通過打開查詢界面，來瀏覽這些數據，也可以以實時曲線、歷史曲線的方式來觀察曲線變化 的趨勢。

2信息管理系統界面設計

2.1系統登錄界面

微生物培養箱溫度主界面如圖2所示，該界面主要供用 戶查詢，主要有有用戶管理、溫度設置、溫度傳感器狀態查詢、 數據查詢以及及TCP/IP傳輸界面。

2.2 用戶管理

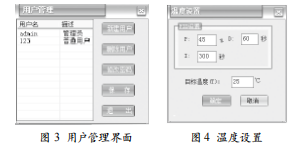

用戶管理界面如圖3所示，可以新建用戶、刪除用戶、修改密碼、保存以及退出。這樣的設置能夠滿足不同用戶的使用要求。

2.3 溫度設置

如圖 4 所示，溫度可以在通過 PID 設置。在設置 PID 之前可以進行 PID 參數整定，通過比較溫度曲線，找到適合的PID 參數。

2.4 溫度傳感器狀態查詢

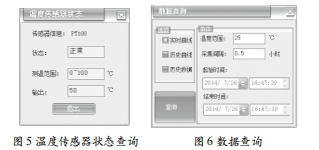

為了更加直觀地知道溫度傳感器的狀態，本文在遠程操作中設置了溫度傳感器的狀態查詢界面，如圖 5 所示。

3 查詢界面設計

本文設計了數據查詢界面，如圖 6 所示。數據查詢包括了實時曲線、歷史曲線以及歷史數據。用戶可以根據需要選擇測溫范圍以及采集時間。

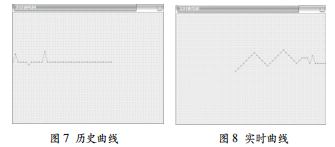

歷史曲線：用戶查詢歷史曲線時，需要設置時間軸（x 軸），包括起始時間和查詢跨度?？缍葧r(shí)間可以自行設置；溫度軸（y軸）。歷史曲線如圖 7 所示。

實時曲線 ：用戶查詢實時曲線時，時間軸設置灰化，呈現出來的恒定為最近 1 小時的溫度曲線，溫度采集時間可以自行設置，實時曲線如圖 8 所示。

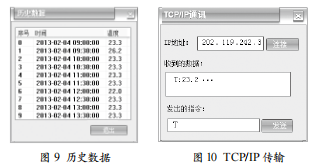

歷史數據 ：用戶查詢實時曲線時可以以報表的形式查詢?cè)摌颖镜乃袣v史溫度值。如圖 9 所示。

4 TCP/IP 傳輸

如圖10所示，TCP/IP傳輸能夠利用教學交互系統進行 遠程操作，這樣能解決因設備少學生多弓起的一系列問題。

5結語

本文主要實現了對個微生物培養箱的實時溫度的監測和 記錄。用戶可以打開微生物培養箱恒溫控制系統信息管理平臺, 查詢實時曲線、歷史曲線等。同時本文也實現了 TCP/IP通訊。
