引言

電磁閥是利用通電線圈激磁產生的電磁力驅動閥芯運動以完成開啟或關閉的閥門，此種閥結構緊湊、尺寸小、重量輕、密封良好、維護簡便、可靠性高,是自動控制領域的重要部件。電磁閥的動態響應特性是評估電磁閥性能優劣的關鍵因素。以往在進行電磁閥設計時，主要依靠經驗公式與數值計算來確定電磁閥的各項技術參數，而無法判定這些參數是否合理。

使用AnsoftMaxwell仿真軟件瞬態仿真模塊，可以準確直觀得出電磁閥動態響應曲線。從而分析電磁閥設計是否合理，然后有針對性地進行修正，并確定合適的設計參數，最終通過樣件試驗進行驗證。

1電磁閥的組成及工作原理

高壓氣動電磁閥閥芯結構原理圖如圖1所示。

電磁閥不工作（斷電）時，彈簧克服氣體壓力，使右錐閥芯和氣嘴接合，將進氣口單獨隔開；工作（通電）時，電磁閥線圈通電，電磁鐵產生電磁力，動鐵芯被吸引，帶動左、右錐閥芯向左移動，此時，高壓氣體進入電磁閥，在電磁力和氣體壓力的共同作用下，右錐閥芯與氣嘴分離，進氣口與工作口接通。左錐閥芯左端與左閥體接合，關閉大氣口，保證輸入高壓氣體由進氣口流向電磁閥工作口供給氣動系統。電磁閥斷電后,錐閥芯在彈簧力作用下恢復初始狀態，右錐閥芯與氣嘴接合,進氣口與工作口氣路被隔斷，同時左錐閥芯與左閥體分離，工作口與大氣口相通，釋放工作腔內剩余氣體，電磁閥停止工作。

2電磁閥動態響應特性仿真與試驗對比

AnsoftMaxwell是世界著名的低頻電磁場有限元軟件之一，在各個工程電磁領域都得到了廣泛的應用。該軟件中的瞬態電磁計算可以根據影響電磁特性的因素變化進行實施求解,更貼近實際工作狀態，展現出電磁閥工作特性變化。

2.1仿真建模

在電磁閥的仿真建模過程中，要盡可能地簡化模型，省去與磁路無關的倒角、圓角、溝槽等。此微型氣動高壓電磁閥可以簡化為軸對稱結構，因此，只需要建立半剖面結構即可,這樣既能節省資源，又可以保證其計算的準確性。依據上述原則，建立如圖2所示的電磁閥2D模型。

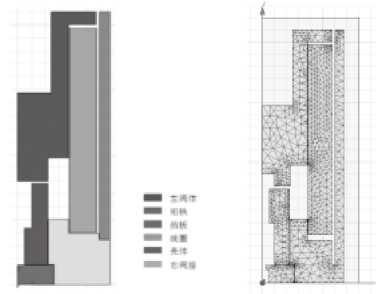

圖2微型氣動高壓電磁閥2D模型及網格劃分圖

2.2網格劃分

有限元的基本方法是把復雜的場空間看成有限分單元組成的整體，然后分析每個單元，得出單元的方程式，在此基礎上綜合所有的單元建立系統的聯立方程組。

AnsoftMaxwell瞬態求解器中有自適應網格生成器，可以生成滿足精度要求且疏密分布較為合理的網格。電磁閥模型及網格劃分如圖2所示。

某型電磁閥相關參數要求如表1所示。

在利用AnsoftMaxwell進行電磁仿真的過程中主要有以2.3參數設置下幾步:

（1）設置電磁閥運動體以及參數。運動體設置為電磁閥銜鐵，其中銜鐵重量為0.005kg,運動過程中受力為F=-3.57X103Xposition-10.3,阻尼為10N?s/m；

（2）設置邊界條件為狄里克萊VectorPotential）邊界條件；

（3）設置激勵源。選中線圈，添加開啟50ms/關閉50ms,電壓值為28V的脈沖，設置線圈電阻為34Q,漏感為0.03H。2.4仿真結果與試驗數據對比

2.4.1仿真結果

電磁力、彈簧力和電流變化曲線見圖3。

圖3電磁力、彈簧力和電流變化曲線

2.4.2試驗數據

在電磁閥試驗過程中，分別選擇不同的開啟電壓進行試驗，并通過示波器電磁閥響應過程中的電壓、電流以及開啟釋放時間等參數進行檢測記錄。試驗數據如表2所示。

2.4.3對比分析

電磁閥開啟過程中，Ansoft電磁仿真輸入電壓為28V，開啟時間為24±2ms，電流為0.8+0.02A；對比表3中的試驗數據可看到，開啟電壓為28.1V時，三次試驗的開啟時間平均值為24.6ms，電流為0.63A。通過對上述三項數據對比分析可知，利用Ansoft電磁仿真軟件仿真結果和實際試驗結果相吻合。

電磁閥關閉過程中，軟件仿真所得的響應時間約為150ms，而試驗測量數據平均值為183.5ms，此響應過程受電磁閥的維持電壓、工作氣隙以及銜鐵運動過程中產生的感應電動勢等因素影響較大，可以通過改進設計電磁閥的結構形式或者通過后期工程控制來降低此響應時間。

3結語

通過對比電磁閥的仿真結果、試驗數據以及設計計算值可知，在電磁閥啟閉過程中，由于銜鐵移動，線圈產生自感電動勢，使得電磁力產生變化。電磁閥開瞬間，電磁力受自感電動勢影響，電磁力會響應減??；關閉過程中，自感電動勢平衡彈簧回彈力，使得電磁閥關閉響應時間延長。

通過分析閉合過程的影響因素，可以采用如下兩種方法消除電磁閥啟、閉過程中的不利因素：

（1）電磁閥采用高低壓工作的形式。開啟時，采用高電壓（28V），完成開啟，然后改用低電壓維持。這樣不僅可以減少電磁閥閉合過程中自感電動勢的影響同時還可以降低電磁閥線圈溫升。

（2）在電磁閥控制過程中，可以通過增加二級管等電子元件來控制電磁閥閉合過程中的自感電動勢，從而減少電磁閥閉合響應時間。
