引言

物聯網(InternetofThings)這個詞，國內外普遍公認的是MITAuto-ID中心Ashton教授1999年在研究RFID(射頻識別)技術時最早提出來的。在2005年國際電信聯盟(ITU)發布的同名報告中，物聯網的定義和范圍已經發生了變化，覆蓋范圍有了較大的拓展，RFID技術、傳感器技術和嵌入式智能技術成為物聯網的基礎使能性技術。

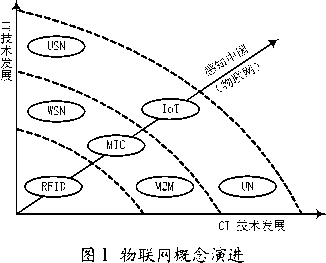

電子產品代碼(ElectronicProductCode，EPC)是早期國際上典型的物聯網概念模型，它的本質就是RFID技術加互聯網。由圖1可以看出，物聯網的技術源頭即為RFID技術。

RFID技術位于物聯網技術架構體系的感知層，是物聯網技術中的關鍵技術。它是一種非接觸式的自動識別技術，識別工作無須人工干預，RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。一套完整的RFID系統，是由讀寫器、電子標簽及應用軟件系統三個部份所組成。

與傳統識別方式相比，RFID技術無需直接接觸，無需光學可視，無需人工干預即可完成信息輸入和處理，操作方便快捷。隨著技術的發展與市場的成熟，RFID技術被廣泛應用于交通、安防、物流、零售、電力、金融、環保、醫療等各個行業。RFID技術的應用的廣泛性及其潛在的市場價值使得對此技術的研究顯得尤為重要。

專利作為知識產權中科技含量高的重要組成部分，對于知識產權戰略的實施和企業的研發活動有重要意義。由于專利成為研發重點和主要的技術保護措施，專利分析也成為國家和企業需要重視的主要事務。

專利情報分析就是采用科學的方法對專利文獻中包含的信息通過科學的加工、整理與分析，進行深度挖掘與剖析，形成具有較高技術與商業價值的專利情報，助于分析技術分布態勢，掌握技術研發的歷史起源、當前狀況和未來趨勢，從而為技術創新活動進行科學合理的定位。

專利計量分析是指利用數學和統計學的方法運用在專利研究中，以探索和挖掘?qū)＠墨I(xiàn)的結構數量以及變化規律等內在價值的計量方法。計量專利分析需要針對大量的專利文獻進行統計分析處理。

專利計量分析可以追蹤技術路線演進，洞察行業技術的發展?fàn)顩r，依此來預測技術發展趨勢技術活動重點和空白點以及挖掘技術創新機會。可辨認明顯或潛在的競爭對手監測競爭環境制定競爭策略，為行業競爭情報分析競爭態勢判斷和競爭力測度提供重要應用工具。

本文對RFID技術專利申請量趨勢、技術產出區域分布、專利申請類型及法律狀態、專利歷史法律事件和在華申請人排名分別進行了計量與分析。

1中國RFID專利申請量趨勢分析

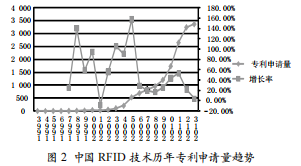

由圖2可知，我國在RFID技術的研究起步于20世紀90年代，自2002年起RFID專利申請量迅速增長，特別是近幾年專利數量增長得非常快。這反映出研發團體對該技術的關注度持續增加，同時該技術在我國是專利保護的熱點，市場競爭較為激烈。我國近年RFID專利申請量仍然保持較高速度增長。

1997至2001年間我國RFID技術專利出現了一個增長的高峰期，其增長率數值很高，說明RFID技術在該時期發展迅速。同時增長率變化較大，主要原因是專利數量基數相對較小的緣故。2001年至2005年，隨著RFID技術成為全球的研究熱點，我國該領域?qū)＠暾?qǐng)數增長態勢迅猛。2006年至2008年專利申請數增長趨勢放緩。2009至2011年，隨著物聯

網開始進入人們的視野，RFID專利申請數增長率又迎來了一個小的高峰，而2012年至2013年，隨著該領域技術的不斷成熟與完善，專利申請數增長速度又逐步趨于緩和，說明RFID技術已經逐步成熟。

RFID技術國內產出區域分布

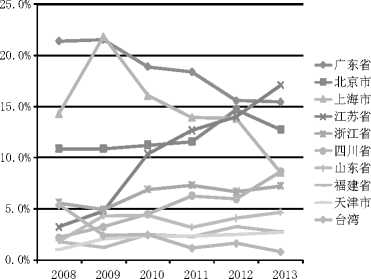

由圖3可見，廣東省、上海市、北京市、江蘇省是國內最為主要的技術產出地區。其中廣東省的申請量最大，這與廣東省RFID相關企業比較多有關。而北京市和上海市的研發機構比較集中，這兩個地區的專利產出量也比較大。江蘇省RFID技術發展速度最快。從全國整體水平看，廣東省仍然是國內

RFID技術最具競爭實力的地區。

圖3RFID技術主要國內產出區域份額

近幾年廣東省和上海市RFID技術申請份額逐年下降,北京市保持平穩略有增加。江蘇省則發展迅猛，所占份額迅速增加。處于西部地區的四川省的增長速度不容小覷，與我國西部大開發的發展戰略相吻合。

沿海省份中江蘇省發展勢頭最為迅猛，緊隨其后的浙江省與山東省份額增長態勢良好，福建省天津市份額比例變化則比較平穩。雖然臺灣省RFID技術發展較早，但是由于近年來內地各省市RFID技術的迅速發展而導致所占份額穩中有降。

RFID專利申請類型及法律狀態

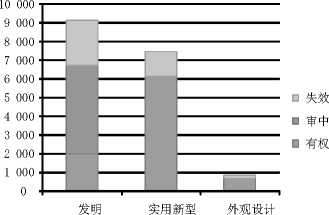

圖4數據顯示，目前我國RFID專利類型中，發明專利數量最多超過9000件，而實用新型專利只有7000多件，外觀專利較少不到1000件。我國RFID專利主要集中在發明和實用新型專利上。

圖4RFID專利申請類型及法律狀態

結合專利法律狀態可以看出在我國RFID專利中，有權專利主要集中在實用新型專利中，發明專利的有效專利比例較低，大約是實用新型專利的1/3。我國法律狀態為審中的專利幾乎都集中在發明專利中，主要原因是發明專利審核周期長的緣故。同時也說明近期我國RFID專利中發明專利的比例有較大幅度的增加。在失效專利中發明專利數量大約是實用新型專利數量的2倍。

RFID專利歷史法律事件分析

圖5數據為我國RFID專利更為詳細的法律歷史狀態。專利申請被駁回的共558件，駁回率為3%，駁回率較低。專利申請權、專利權轉移數量為865件，專利實施許可合同備案數量為162件，共轉移轉化1072件，轉移轉化率為6%，轉移轉化率較低。實質審查請求生效7945件，該項只針對發明專利有效，說明我國發專利審查周期較長。結合授權專利數來看，近年來RFID技術專利申請主要為發明專利的申請。

圖5RFID技術專利歷史法律事件

RFID專利在華申請人排名

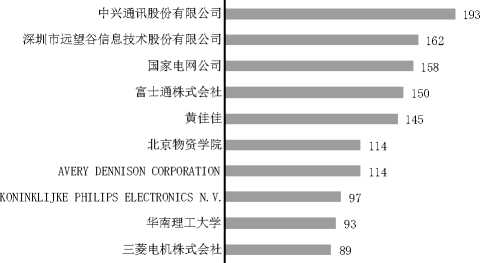

圖6數據顯示，在排名前十的在華申請人中，有7位為企業申請人，其中有4位為外國企業申請人。還有2位為高校申請人，1位為個人申請人。

圖6RFID專利在華主要申請人

排名前三位的均是中國企業，說明在RFID技術方面中國企業是研發和專利保護的主力軍。四個外國企業分別為2個日本企業，1個美國企業和1個歐洲企業，說明外國企業十分重視RFID技術在中國的專利布局，在RFID技術方面外國企業的實力不容小覷。對于亞洲國家而言，日本在RFID技術方面具備較強的優勢。同時高校已開始對RFID技術研發和專利保護進行有益的探索，并且取得了較好的成績。

6研究結論

由RFID專利申請量趨勢來看我國RFID技術正處于高速成長區，該技術目前是物聯網技術的研究熱點。通過增長率的分析可以看出近年來增速有所放緩，RFID技術的研究正逐步進入成熟區。

通過RFID技術國內產出區域分布的分析可以看出RFID技術區域發展不平衡。廣東、臺灣省起步較早，沿海地區發展速度迅猛，尤其是江蘇省發展速度最快，主要原因是2009年國務院批準在無錫建設國家級傳感網創新示范區，為江蘇省RFID技術發展帶來良好的契機。近年來四川省RFID技術發展異軍突起，這又與當前我國的西部大開發政策相吻合。因此RFID技術區域發展與國家政策導向有著密不可分的關系。

通過RFID技術專利申請類型及法律狀態分析可以看出,盡管發明專利所占份額超過50%，但是發明有權專利只有實用新型有權專利的1/3,而發明失效專利卻是實用新型失效專利的2倍。說明當前我國RFID技術專利水平還有待提高。

通過RFID技術歷史法律事件分析，可知我國RFID技術專利轉移轉化率為6%，這說明我國大部分RFID技術專利未被利用，仍處于“沉睡”狀態，產業化水平有待大大加強。同時進一步說明我國RFID專利水平還有待提高。

由RFID專利在華申請人排名可以看出對于物聯網關鍵技術的RFID技術各國都非常重視，對于該技術在我國的專利布局的競爭也十分激烈。我國目前該技術的研發和專利保護暫時處于領先地位，今后一段時期內這種局面勢必會繼續持續下去。
