引言

TsJl60岸邊起重機是為某工程岸邊取梁專門設計的固定式懸臂吊機,自重約200t,最大吊重l60t,主要由起升小車、主梁、立柱、吊掛、錨固、爬梯等部件組成。

機械振動對岸邊起重機的影響主要體現在其結構的動態剛性上。對起重機的動態剛性一般不作要求,但用戶從起重機使用條件考慮對此有要求,或從起重機設計角度考慮認為對此性能有要求時,則需進行校核。本文利用Femap&NxNastran有限元法,對岸邊起重機的建模和約束進行探討,并在此基礎上對其固有頻率和振型進行分析,希望對固定式懸臂吊機的設計和使用提供一些幫助。

1模態分析理論

模態分析是用來確定結構的振動特性的一種技術,通過它可以確定自然頻率、振型和振型參數,即在特定方向上某個振型在多大程度上參與了振動。利用有限元分析軟件Femap&NxNastran建立有限元模型,并對其進行模態分析,可以確定結構的固有頻率和振型。

2有限元模型建立

2.1TSJ160岸邊起重機性能及參數

起重能力:最大懸臂l0m,最大起重量l60t:起升速度V=l.7m/min:岸邊吊機自重約l97t。懸臂端起吊時,由于需要調整吊掛的位置,起重小車需要經歷啟動、制動、再啟動、再制動的過程。該起重機起升電機為變頻電機,整個啟動、制動過程需要24s,工作頻率為0.04l6Hz。

2.2有限元模型

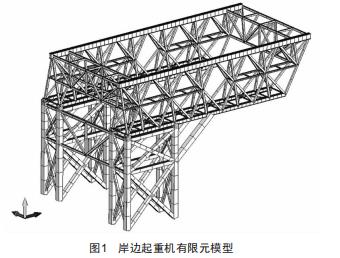

采用有限元計算軟件Femap&NxNastran建立岸邊吊機有限元模型,岸邊吊機上部為兩層的析架梁,下部立柱為由板材焊接而成的析架結構,主梁和立柱均采用梁單元模擬。圖l為岸邊起重機有限元模型。

約束條件說明:立柱與地面之間通過預埋的高強螺栓錨固,立柱與地面為固定連接。

岸邊吊機上部為起重天車,起重天車以質量單位(Mass）形式添加在車輪與上弦桿的接觸處。

3岸邊起重機的模態與振型

基于析架模型的岸邊起重機為低頻振動系統,起升小車的卷揚機為慢速卷揚機,慢速起升和慢速下降時容易引起結構共振。考慮岸邊起重機的動態響應主要取決于岸邊吊機結構的前幾階頻率,對其結構的前八階模態進行分析,用于確定不同類型的動力載荷對結構的影響。

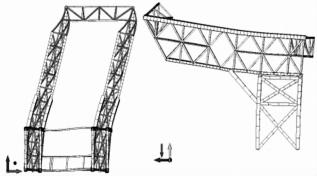

如圖2所示,第一階模態和第二階模態固有頻率與固有振型反映了岸邊吊機的水平方向和豎直方向擺動,可由風載荷和吊重及重物偏擺等原因激勵起振。第一階模態反映的是反向水平彎曲振動,頻率為0.0867Hz:第二階模態反映的是豎直方向振動,頻率為0.2l58Hz。

圖2  第一階和第二階模態與振型

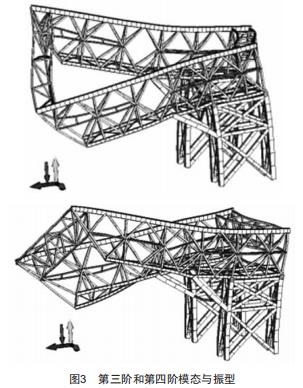

如圖3所示,第三階模態和第四階模態固有頻率與固有振型反映了岸邊吊機主梁上下扭轉擺動,可由吊重偏載等原因激勵起振。第三階頻率為0.2162Hz,第四階頻率為0.2539Hz。

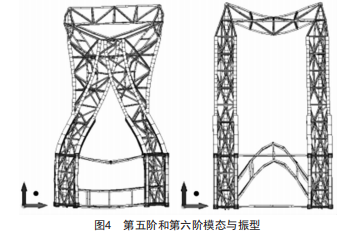

如圖4所示,第五階模態和第六階模態固有頻率與固有振型反映了岸邊吊機主梁和主梁平聯的水平方向對稱彎曲擺動。第五階模態反映主梁水平方向對稱彎曲振動,頻率為0.2556Hz:第六階模態反映的是主梁平聯水平對稱彎曲振動,頻率為0.2834Hz。

如圖5所示,第七階模態和第八階模態固有頻率與固有振型反映了岸邊吊機主梁和主梁平聯水平方向和豎直方向同向擺動。第七階模態反映主梁水平方向同向彎曲振動,頻率為0.2968Hz:第八階模態反映主梁平聯同向彎曲振動,頻率為0.3222Hz。

圖5  第七階和第八階模態與振型

4結論

(1）本文利用大型有限元分析軟件Femap&NxNastran對岸邊起重機結構進行模態分析,展示了岸邊起重機結構固有振動形態并預測其動態特性,明確了引起振動的原因。

(2）準確地計算出結構的固有振型,并以圖像形式展現。

(3）由模態分析的結果可知,岸邊起重機典型工作頻率可避開前幾階固有頻率。
