引言

生物質是指來源于植物的有機物質,多為樹頭、樹皮、樹枝和木材行業的副產品。生物質燃料種類繁多、特性各異,給生物質發電廠鍋爐的穩定運行帶來了巨大的挑戰。本文以50Mw生物質自燃發電鍋爐為平臺,研究生物質燃料特性對工業規模生物質鍋爐穩定運行的影響。生物質發電廠可通過提高燃料品質和采用合理的配燒辦法,使生物質鍋爐保持在較為穩定的工況下運行,并創造可觀的經濟效益,實現安全和效益的雙贏。

1設備介紹

本文研究的50Mw生物質自燃發電鍋爐為華西能源工業股份有限公司生產的型號為Hx220-9.8-IV1的高溫高壓、單汽包、汽水自然循環、平衡通風的循環流化床鍋爐。鍋爐的額定蒸發量為220t/h,額定蒸汽出口壓力為9.8MPa,額定蒸汽出口溫度為540℃。設計燃料為校樹的皮、葉、根、枝,木材邊角料,甘蔗渣和其他農林廢棄物。燃料消耗量設計值為49t/h,實際燃料消耗量為60t/h。鍋爐對燃料的顆粒度要求小于150mm×80mm×50mm。

2常用的生物質燃料

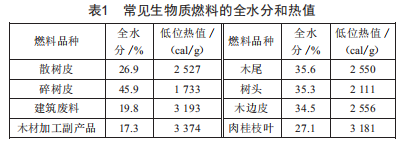

生物質燃料以樹皮和木質材料為主,根據地理位置和區域的產業鏈有所不同。以廣東省湛江市為例,常用的生物質燃料有以下品種:散樹皮、碎樹皮、樹頭、木尾、木邊皮、建筑廢料和木材加工副產品。此外,還有一些不常用的燃料品種:甘蔗渣、稻谷殼、肉桂枝葉、棕櫚殼、花生殼等。常見生物質燃料的全水分和熱值可參考表1。

3生物質鍋爐穩定運行的關鍵因素

生物質燃料因品種繁多和特性各異,在生產中對生物質鍋爐穩定運行影響很大。生物質燃料構成多變,且燃料顆粒度從4cm至30cm不等,極端情況下甚至有50cm長的燃料進入爐內,這就決定了生物質鍋爐難以保持穩定運行。

然而,盡管燃料復雜多變,要實現生物質鍋爐穩定運行,在燃料環節需要把控的只有兩點:控制燃料水分和保持下料順暢。

3.1控制燃料水分

從表1可以看出,不同的生物質燃料水分和熱值區別較大,且生物質鍋爐一般都是小容量鍋爐,其穩定性較差,所以當不同的生物質燃料進入爐內時,鍋爐的工況馬上會發生變化。當燃用熱值高、水分低的燃料時,鍋爐將快速升溫升壓,容易使汽輪機和發電機的出力達到最大限值,生產中可以采取運行調整措施避免此情況,如調節二次風量和下料量,進而降低機組出力。當燃用熱值低、水分高的燃料時,除機組出力顯著下降,還會引起一系列的問題。此類燃料將打破鍋爐穩態,并快速消耗鍋爐內的氧氣,鍋爐床溫快速下降,燃燒工況變差,還會導致機組的環保參數異常。此時如運行人員干預調整,鍋爐將在缺氧和富氧之間波動,導致氮氧化物和二氧化硫快速上升,存在環保參數超限的風險。針對此情況,除調整風量和下料量,還需要馬上降低入爐燃料的水分,增加高熱值、低水分且流動性好的燃料,使鍋爐重新恢復穩態。

3.2保持下料順暢

生物質鍋爐的給料系統采用螺旋式給料機,因燃料的顆粒度差別較大且燃料中含有雜質,要實現燃料順暢進入鍋爐并不容易。如果能保持燃料的顆粒度在10cm以內,且燃料的流動性較好,實現順暢給料不成問題。但在實際生產中,因為燃料是由顆粒度4～30cm的不同生物質燃料混合而成,所以經常出現燃料流動性變差和給料機故障等問題,不僅給運行調整帶來了困難,而且很大程度上破壞了生物質鍋爐的穩態。出現此問題時,運行調整需要更換燃料,盡快處理給料機異常,調整燃燒參數。比起處理辦法,更重要的是如何防范問題發生。生物質鍋爐可從以下幾方面防范下料不暢的問題:

(1）控制燃料的顆粒度。燃料顆粒度越大,其流動性越差,越難順暢下料。在燃料進廠環節,通過質檢控制生物質燃料的顆粒度,保證進廠燃料顆粒度在合格范圍內。在上配料環節,需要合理使用破碎機和成品給料機。對于顆粒度大的燃料,必須使用破碎機進行破碎。同時,要關注破碎機的設備狀況,及時修復磨損的破碎機刀軸,以免破碎效果差導致下料不暢的問題。

(2）控制燃料的雜質。生物質燃料一般在山地、田地、木材加工場等易攜帶雜質的場所進行收集,這決定了生物質燃料含有較多的雜質。雖然供應商會在收集燃料時清除雜質,但因為燃料需求量大,往往難以清除全部雜質。在燃料進廠環節,通過質檢控制燃料雜質,防止雜質多的燃料入廠。在廠內環節,通過人工清除雜質和上配料時避開大塊雜質的辦法,減少入爐的雜質。此外,在上料皮帶處增設除鐵器,及時清除燃料內的鐵塊和鐵釘?shù)冉饘匐s質,也能有效減少隨燃料進入爐內的雜質。

(3）入爐燃料預混合。由于每種燃料的顆粒度不同,將粗細不同的燃料混合后,能有效改善燃料的流動性,實現下料順暢。在燃料進入上料系統前,通過預混合不同的燃料,使某一時段的燃料品質穩定且具有適中的流動性,對保持生物質鍋爐穩定運行具有顯著的幫助。在實際生產中,人工使用機械混合燃料的效果較差,波動性較大:而通過機械式的撥料器能較好地混合不同品種的生物質燃料。

4適合生物質鍋爐的配燒辦法

每種生物質燃料熱值、水分、顆粒度和價格各不相同,對生物質發電廠運營的影響自然也不同。一般而言,樹皮類燃料水分高、熱值低,但其價格低廉,合理使用將為生物質電廠帶來不錯的經濟效益。干燃料類(如建筑廢料、木材加工副產品等）屬于水分低、熱值高的燃料,雖然其價格較高,但其易燃燒且流動性好,在處理異常工況和維持機組良好出力方面具有明顯的優勢。由此可見,使用單一的生物質燃料難以滿足生產需要,將不同的生物質燃料混合,能實現鍋爐穩定和經濟效益之間良好的平衡。

基于廣東省湛江市生物質燃料供應市場的實際情況,并結合長周期的試驗,對于50Mw的生物質鍋爐,樹皮:干燃料=4:6是較好的配燒辦法。其中,樹皮類燃料由散樹皮和碎樹皮組成,干燃料由木尾、木邊皮、建筑廢料、木材加工副產品組成。干燃料根據市場變化和季節變更而有所不同,但只要保持干燃料的比例并和樹皮類燃料混合均勻,鍋爐便能較為平穩地運行。實際生產中,燃料的水分和熱值還會受到天氣影響。在雨季,生物質燃料在源頭處就已增加了水分,更容易出現燃料整體含水偏高導致燃燒工況變差的問題。在干燥季節,所有燃料的含水量都比雨季低,生物質鍋爐運行工況較好,較少發生問題。所以,樹皮:干燃料=4:6不是一成不變的配燒辦法,需要根據當時的燃料品質進行調整。如果燃料水分較高,則適當增加干燃料的比例:如果燃料水分較低,則適當增加樹皮類燃料。這樣才能在保持鍋爐穩定運行的同時,創造良好的經濟效益。

5燃用某些生物質燃料的常見問題

生物質燃料特性各不相同,在生產中將產生不同的問題,對生物質鍋爐造成不同影響。在曾使用的30多種生物質燃料中,以下燃料容易出現一些問題:

(1）散樹皮。散樹皮是散裝的樹皮,燃料長度30～80cm,質地較韌,需要破碎才能使用。增加散樹皮的用量將使燃料的流動性明顯變差,容易造成爐前給料機堵料和卡澀的問題。解決辦法:控制散樹皮用量不超過燃料總量的20%,且要求散樹皮的破碎效果良好,并與其他碎料混合均勻后再供應到給料系統。

(2）碎樹皮。碎樹皮是已經破碎至直徑0.5～6cm的樹皮,這種燃料的全水分高達50%,品質較為一般。增加碎樹皮的比例將使入爐燃料的水分顯著提高,機組出力明顯下降,燃燒工況變差。解決辦法:控制碎樹皮用量不超過燃料總量的20%,且碎樹皮到廠后可放置一段時間再使用,以降低其含水量。使用碎樹皮要與干燃料混合均勻,避免短時間內大量的碎樹皮入爐,破壞鍋爐運行的穩態。

(3）建筑廢料。建筑廢料是建筑行業用完的邊角材料,熱值特別高,但常含有鐵釘和水泥塊等雜質。一旦建筑廢料用量增大至燃料總量的10%以上,排渣系統將無法有效排出所有雜質,進而導致鍋爐流化不良。解決辦法:提高除鐵器的除鐵效率,并控制建筑廢料的用量。如鍋爐出現流化不良的情況,可通過置換床料和加大一次風量進行擾動的辦法改善鍋爐工況。

(4）樹頭。樹頭是樹木的根部,熱值較高,但含泥量高,且常存在規格嚴重超標的情況。樹頭常導致生物質鍋爐床壓快速升高進而流化不良的現象,同時塊狀的樹頭會引起給料機卡澀和跳閘的問題。解決辦法:控制樹頭用量,并對樹頭進行充分破碎,再供應到給料系統。

6結語

本文立足于50Mw生物質自燃發電鍋爐,分析了在燃料方面影響生物質鍋爐穩定運行的因素,提出了控制燃料水分和保持下料順暢兩點關鍵因素,總結了樹皮:干燃料=4:6這個適用于生物質鍋爐的配燒辦法,并指出了某些生物質燃料易引起的問題及其解決辦法,可供工業生產的生物質鍋爐借鑒。生物質發電作為新能源和環保能源,為國家節能減排做出了巨大貢獻,生物質電廠可以通過控制燃料質量和合理配燒燃料,實現生物質鍋爐穩定運行和生物質發電盈利的雙贏局面。
