引言

電能作為應用最廣泛的能源之一,其計量和統計的終端設備為電能表,電能表計量的準確性對企業生產管理及用能考核有較大影響,并且隨著碳達峰和碳中和概念的提出,合理用電、精確監控用電和挖掘節能點成為未來企業一個重要工作環節。本文針對多功能電能表的計量校準軟件,提出基于C#平臺,結合功率校表方法,設計一款適用于多臺多功能電能表的校準軟件,硬件上采用Rs485通信,波特率2200～38400bps可選,同時最多可校準18塊多功能電能表,通過基準源輸出標準的電源參數和多功能電能表的示值進行對比,計算增益校正寄存器、相位校正寄存器和偏差校正寄存器的值,通過串口寫入計算后的值完成校準,經過校準后多功能電能表與基準源誤差較小。

1多功能電能表硬件電路

多功能電能表硬件上采用ARM處理器作為主控制器,采用電量計量芯片處理計算電參數。主控制器型號為GD32F303RCT6,該處理器具有32位高性能精簡指令集CPU,處理能力高達250MIPs,自帶單周期的DsP指令,GD32F303RCT6片上F1ash為256kb,RAM為48kb,具有豐富的外設資源,多達3個UsART＋2個UART,3路sPI,2路sDIO,2路CAN總線,16通道ADC。電量計量芯片型號為RN8302B,該芯片帶有7路ADC通道,實現三相電壓、電流及零線電流的采集。除了常規的電能脈沖校表法外,RN8302B芯片還支持功率校表法。

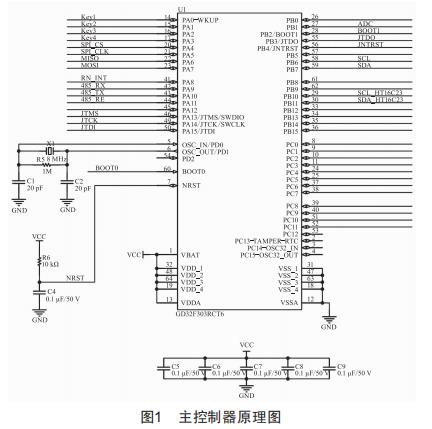

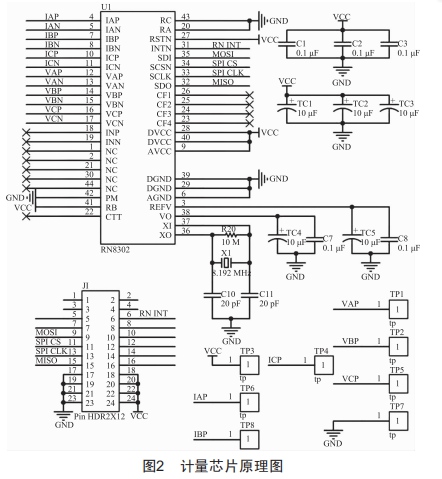

ARM處理器主要負責讀取、顯示、存儲參數以及通信,計量芯片負責電量參數的計算,處理器與計量芯片采用sPI協議進行通信,通信速率可達3,5Mbps。多功能電能表硬件電路如圖1和圖2所示,電壓通道采用電阻分壓方式,電流通道采用互感器方式,電流通道和電壓通道均采用差分輸入,以提高抗干擾能力。

RN8302B芯片提供多種電參數,包括全波、基波有功電能和無功電能及視在電能,全波、基波有功功率和無功功率及視在功率,全波、基波和諧波電流/電壓有效值等,處理器只需按照sP1協議讀取計量芯片參數的地址,即可獲得電量參數。另外,RN8302B芯片支持各種配置,包括增益、接線方式、閾值、校正等,同時RN8302B芯片還提供多種狀態寄存器,用于指示RN8302B芯片的工作運行狀態。

2校準平臺軟件設計

硬件電路設計完成后,需要開發對應的程序,驅動計量芯片、液晶顯示屏工作及存儲、通信。當下位程序開發完成后,多功能電能表基本可以工作,但其顯示的數值與實際的真實值存在一些誤差,需要開發上位程序?qū)ζ溥M(jìn)行校準。本文采用C#作為上位程序開發平臺,利用多功能電能表的通信接口讀取儀表的示值,計算各校正寄存器的值,通過通信接口下發到儀表,寫入對應的寄存器,完成校準。

2.1功率校表

RN8302B芯片支持功率校準模式,利用標準源輸出三相電壓和電流,計算有效值的理論值與儀表的示值進行對比,假設電壓額定輸入U(xiǎn)n時,芯片電壓通道輸入端電壓有效值為Vu,理論計算值為U理論,經MCU轉換LCD顯示值為U示值,標準的電壓有效值寄存器值為U標準,則U標準選擇應滿足下列條件:

條件(2）保證U通道增益校正在一個合理范圍,條件(2）中K的選取應方便MCU將有效值寄存器值轉換成LCD顯示值。電流通道與電壓相似,計算增益寄存器的值、相位和偏差寄存器的值,寫入計算值即可。

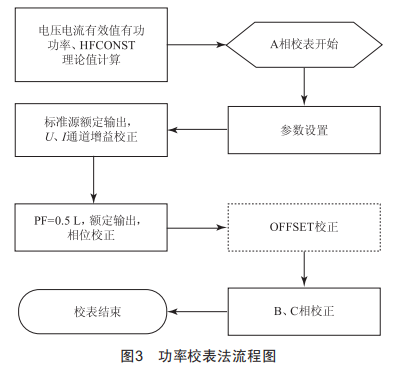

功率校表法流程圖如圖3所示。

2.2軟件設計

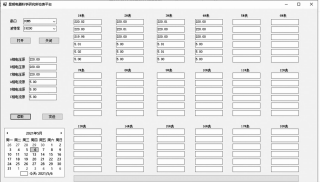

在C#開發平臺中,根據功能選擇控件,搭建軟件顯示界面,需要的控件有按鈕、字符顯示、串口、時鐘、日歷、下拉列表框等。搭建的顯示界面如圖4所示。

圖4校準軟件界面

選擇串口下拉列表,選擇對應的串口號,選擇波特率下拉列表,選擇合適的波特率,輸入標準源輸出的電壓與電流參數,點擊"讀取"按鈕,讀取各儀表的顯示值,軟件對應地計算相應儀表的校正寄存器值,最后點擊"發送",將校正寄存器值通過串口下發到各儀表并寫入寄存器內,完成校準。從圖4可以看出,通過校準后,4塊儀表顯示值與標準源輸入誤差很小。

3結語

在基于ARM處理器和計量芯片,利用功率校表技術,結合C#軟件開發的校表平臺校正后,多功能電能表的精度大幅提高,為各類儀表行業校準提供了一種新的思路和實現方式。
