引言

大多數電動機(尤其是大型高壓電動機）均配有低電壓保護裝置,低電壓保護作為電動機的后備保護起著保護設備、保障重要電機正常啟動等重要作用。但是煉鐵、煉鋼、熱軋、冷軋等重要生產部門中,生產裝置多為一級負荷。生產一線的設備,電壓波動,電機不能被切斷:停電故障,電機必須盡快投入運行,把故障影響范圍縮到最小。10kV供電系統操作頻繁、振動大,很容易受接地、短路、斷路等因素影響發生電壓波動、電壓信號丟失等故障,切斷電機,進而擾亂正常的生產秩序,造成巨大經濟損失。

本文基于實際運行中發生的一起故障案例,結合某煉鋼廠大負荷生產過程中的影響因素,分析產生問題的原因,并制訂具有針對性的規避措施,簡單介紹措施執行后的效果。

1低電壓保護故障動作現象

某日16:31:19,某廠供配電操控中心后臺報警,水處理變電所10kV1段發生低電壓故障報警。16:31:40,水系統配電室10kVⅡ段進線開關過流保護動作跳閘。至此,10kV1段母線所帶5臺水泵電機因電壓低跳閘:10kV7段母線所帶1臺水泵電機和2#、4#、6#及8#變壓器失電,影響終端設備的正常運行。

故障發生后,檢查現場設備情況。發現＋段母線電容器柜(+wIMPV101）至水處理補償室PT電壓線路電纜發生相間短路放炮,水處理10kV配電室I段母線電壓互感器手車上二次線路保護用空氣斷路器(以下簡稱"空開",空開額定電流為3A）跳閘。立即組織更換短路電纜。

故障處理完畢后,16:52,水處理變電所10kVI段母線所帶水泵電機及Ⅱ段36個饋出線開始陸續恢復送電:11:40,水處理變電所全部恢復正常。

2故障原因分析

I段母線電容器柜(+wIMPV101）至水處理補償室PT電壓線路電纜發生相間短路放炮,水處理10kV配電室I段母線電壓互感器手車上二次線路保護用空開跳閘,影響水泵綜保采集到的系統電壓。綜保認為系統電壓降低,低至整定值時,觸發保護啟動,進而10kVI段母線所帶水泵負荷全部失電。

由于系統控制原因,10kVⅠ段母線所帶水泵失電后,10kVⅡ段母線所帶水泵大量啟動,致使瞬間啟動電流過大,進而10kVⅢ段進線開關瞬間電流過大,保護動作跳閘,10kVⅣ段所帶負荷全部失電。

3低電壓保護的作用

3.1保護電動機

電網電壓降低時,電網所帶異步電動機轉速下降,電流上升。為保護電動機設備不被燒損,當電網電壓低于電動機額定電壓時,低電壓保護動作跳閘。

3.2保持電網電壓平衡

電網電壓降低時,電網所帶異步電動機轉速下降,而當電網電壓恢復時,大量電動機同時恢復轉速,使母線電壓恢復時間延長。

3.3切斷不自啟電動機

根據生產工藝流程或者所帶設備特點,切斷不允許自啟動電機,如風機電動機、棒磨機電動機等軟啟電機。

4低電壓保護的實現

低電壓保護的實現方法有失壓線圈、失壓脫扣器、晶閘管結合電容電路、電壓測量回路結合單片機等。通常失壓線圈、失壓脫扣器、晶閘管結合電容電路投用于低壓電力系統甚至民用充電裝置中,電壓測量回路結合單片機通常投用于中高壓回路中。

4.1失壓線圈

系統電壓波動、出現低電壓時(低電壓來臨,低于一定值時）,其吸持線圈自動釋放,不需要安裝專門的低電壓保護裝置。它的優點是接線簡單、維護方便:缺點是動作電壓和時間不能根據需求整定,抗電網波動能力差。

4.2失壓脫扣器

失壓脫扣器是電子脫扣器的一種,通常并聯在斷路器的電源測,可起到欠壓及零壓保護的作用。電源電壓正常時扳動操作手柄,斷路器的常開輔助觸頭閉合,電磁鐵得電,銜鐵被電磁鐵吸住,自由脫扣機構才能將主觸頭鎖定在合閘位置,斷路器投入運行。當電源側停電或電源電壓過低時,電磁鐵所產生的電磁力不足以克服反作用力彈簧的拉力,銜鐵被向上拉,通過傳動機構推動自由脫扣機構使斷路器掉閘,起到欠壓及零壓保護作用。

4.3電壓測量回路結合單片機

通過電壓測量回路將取樣電壓與單片機中設定值進行比較,欠壓、過壓等保護均可實現。該方法的電壓動作值和動作時限可根據生產特點整定。

5低電壓保護的整定

電網電壓波動、出現低電壓時,系統中所帶電動機的轉速下降,而當電壓恢復時,大量電動機同時自啟動,拉低母線電壓,瞬間電流增大,延長母線電壓恢復時間,甚至?xí)鼓妇€進線開關跳閘,自啟動失敗。為保證重要電動機（或設備）的自啟動,在不重要電動機上（或根據生產工藝需求）加裝低電壓保護。通常動作電壓整定為0.6～0.7倍的額定電壓,0.5S延時動作,跳開電動機。

6原低電壓保護邏輯分析

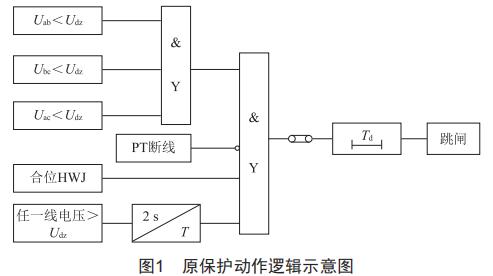

如圖1所示,當測量線電壓U_ab、U_bc、U_ac都低于整定值U_dz,開關或接觸器處于合位,且有下降沿時,低電壓保護動作。為防止PT斷線誤使保護啟動,保護設置了當單相、兩相或三相PT斷線時閉鎖低電壓保護。PT斷線出現低電壓現象時,取低電壓"非"信號,閉鎖保護不動作。

該低電壓保護的邏輯考慮了每一相"PT斷線"情況,即其中某一相取不到電壓的情況,但未考慮三相PT線路相互干擾或作用（單相接地、兩相接地、兩相短路、三相短路等）,引起異常情況下的"相（或線）電壓不平衡"情況。故障案例中,PT取電壓線路電纜間發生相間短路放炮,致使相（或線）電壓不平衡,確切說是故障瞬間,相（或線）電壓被拉低,但未達到"PT斷線"的程度,PT斷線出現低電壓現象時,取低電壓"非"信號,閉鎖保護不動作的作用未能及時起效,最終導致前文所述故障的發生。

7低電壓保護改進措施

低電壓保護是高壓供電系統的主保護單元,傳統低電壓保護方式是當電網電壓低于額定電壓30%時,繼電保護裝置動作,被保護設備開關跳閘。

保護裝置更改前:電網電壓低于額定電壓30%,延時0.4s,電網電壓仍低于額定電壓30%,繼電保護裝置動作,被保護設備進線開關跳閘。

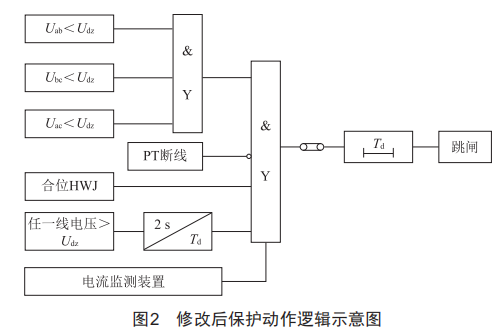

保護裝置更改后:電網電壓低于額定電壓30%,如果一次電流正常 ,被保護設備進線開關不動作 ,如圖2所示: 電網電壓低于額定電壓30% ,如果一次電流為零 ,延時4s, 電網電壓仍低于額定電壓30% ,被保護設備進線開關動作 跳閘。

8效果分析

所有10kv供電系統低電壓保護裝置進行改造后,加裝電流監測裝置,聯系保護裝置廠家更改保護程序,同時協同相關部門調整保護定值。跳閘判斷邏輯為"無壓有流,開關不動:無壓無流,開關動作"。設備改造后取得良好效果,例如全網3#電站2#污水泵設備故障,配電系統5段母線低電壓,由于電機設備加強防范低電壓保護動作的措施,供電系統運行正常,電網電壓波動未造成高壓電機掉電,未發生斷澆等生產問題。
