引言

氯堿廠生產過程中,精制鹽水的質量決定著離子膜的使用壽命及電耗。在精制鹽水中要求硫酸根質量濃度<7g/L,鹽水中的硫酸根長期超標會對離子膜造成物理性損傷,導致電流效率下降,進而導致膜電阻升高,電耗升高。納濾膜法脫硝工藝是氯堿工業協會大力推行的新型節能環保工藝,其通過納濾膜過濾將硫酸根離子脫除。采用該工藝可切實節約鹽水精制成本,并可避免使用鋇鹽可能造成的二次污染。

用于鹽水預處理的納濾膜元件具有硫酸鹽截留率高和通量高的特征,但納濾膜屬于有機膜,游離氯對膜的使用壽命有很大影響一游離氯的存在,會破壞納濾膜的結構,造成納濾膜損壞和膜性能下降,縮短膜的使用壽命。

為了有效保證納濾膜系統的穩定運行,對進膜鹽水進行嚴格的預處理必不可少。預處理裝置的功能就是去除給水中會對納濾膜產生污染或?qū)е铝踊奈镔|(zhì),以獲得符合納濾膜工藝技術要求的完全脫氯的淡鹽水,從而實現高穩定性、高通量,并延長膜元件的使用壽命。

現有的納濾膜預處理裝置系統占地面積大、施工周期長,且沒有進行有效的余氯、pH值、溫度和壓力控制。

1技術方案

本文研制了一種結構緊湊、節約空間、方便安裝,且可對淡鹽水進行有效處理的撬裝納濾膜預處理裝置,以便下一步開展納濾操作。

如圖1所示,該撬裝納濾膜預處理裝置為整體撬裝式結構,主要包括順序連接的淡鹽水儲槽、淡鹽水泵、一級鈦板換熱器、二級鈦板換熱器、活性炭過濾器和保安過濾器等。其中,設置于一級鈦板換熱器前端的第一管道混合器和亞硫酸鈉罐通過亞硫酸鈉計量泵連接,且第一管道混合器同時與淡鹽水泵和一級鈦板換熱器連通:設置于活性炭過濾器前端的第二管道混合器和高純鹽酸罐通過鹽酸泵連接,且第二管道混合器同時與二級鈦板換熱器和活性炭過濾器連通。

該撬裝納濾膜預處理裝置的出口處設置了電磁開關閥、pH分析儀和0RP分析儀,電磁開關閥、pH分析儀和0RP分析儀之間建立了聯鎖。當所處理鹽水不能滿足pH值或0RP值要求時,系統會自動切斷和淡鹽水緩沖槽之間的連接,將所處理鹽水轉排至界外,從而對膜過濾單元的膜元件切實形成保護作用。另外,裝置中的亞硫酸鈉計量泵為變頻控制,該計量泵和0RP分析儀聯鎖,可根據0RP值自動調整亞硫酸鈉的加入量,保證亞硫酸鈉溶液的適量加入。一級鈦板換熱器內通入納濾膜過濾裝置生產的低硝水,利用溫差對預處理裝置的淡鹽水起到冷卻作用,從而達到節能的目的。二級鈦板換熱器中的冷卻水流量和淡鹽水的溫度聯鎖,其可以根據溫度值自動調整流量的大小,以達到節能的目的。

本裝置主要部件的功能如下:

(1）淡鹽水泵2:淡鹽水泵一般為鈦制材質,用于預處理裝置的進料,為淡鹽水儲槽中的鹽水提供動力。

（2）一級鈦板換熱器4:用于淡鹽水儲槽1中的進料鹽水和納濾膜過濾裝置回收的低硝水之間的熱交換,其不僅降低了進料鹽水的溫度,還可將低硝水作為冷卻源加以重復利用,從而減少循環冷卻水的消耗,有效節約能源。

（3）二級鈦板換熱器5:用于一級鈦板換熱器換熱后的淡鹽水和循環冷卻水之間的熱交換,通過調節循環冷卻水的流量,將鹽水溫度降到滿足納濾膜原件工藝要求的范圍。

（4）活性炭過濾器7:前處理裝置中的活性炭過濾器作為一個保護裝置,可吸收系統中殘留的少量游離氯,保證進入納濾膜過濾裝置15的進膜水中游離氯含量為0?；钚蕴课搅擞坞x氯后會變成粉末狀,粉末狀的活性炭則無法再次有效地吸附游離氯,因此,活性炭為耗材,需定期更換。

（5）保安過濾器8:通過預處理的鹽水在進入納濾膜過濾裝置之前,設置5um的保安過濾器,去除鹽水、管路和儲罐中的機械雜質和污染物。

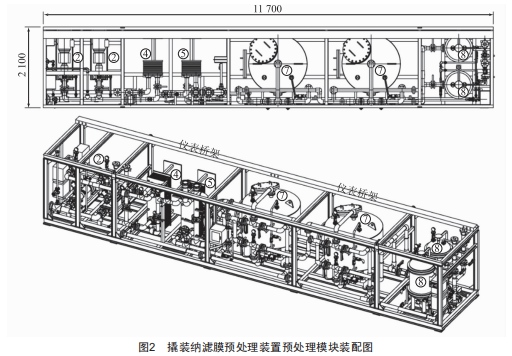

該撬裝納濾膜預處理裝置預處理模塊裝配圖如圖2所示,本設計集設備、管道、閥門、儀表和控制系統于一體,撬裝化程度高,且可滿足現代化精制鹽水車間個性化定制的需求。

2具體實施方式

納濾膜元件的參數和主要工藝技術要求如表1所示。

為獲取合格的進膜鹽水,本裝置對各項指標進行了控制,詳情如下:

（1）余氯控制:通過添加亞硫酸鈉（Na2so3）去除脫氯淡鹽水中的余氯,反應式如下:

（2）pH值控制:通過添加高純鹽酸將脫氯淡鹽水的pH值調節到進膜鹽水要求。

（3）溫度控制:通過鈦板換熱器將脫氯淡鹽水溫度降至（40±5）℃。

（4）壓力控制:通過變頻高壓泵14來調節進膜鹽水的壓力,該高壓泵屬于過濾單元,不屬于前處理裝置。

納濾膜預處理裝置采用了自動控制系統,確保提供給納濾膜過濾裝置的鹽水充分滿足納濾膜元件的工藝技術要求,其主要控制點如下:

（1）淡鹽水pH值檢測及控制:根據檢測加酸后淡鹽水的pH值自動調節投加鹽酸自動調節閥的開度來控制加酸量。

（2）淡鹽水oRP值檢測及控制:淡鹽水的oRP值是游離氯含量的直接反映,系統可根據檢測加亞硫酸鈉后淡鹽水的oRP值自動調節投加亞硫酸鈉自動調節閥的開度來控制oRP值。

（3）淡鹽水pH值及oRP值檢測及其對膜的保護:根據檢測加酸后淡鹽水的pH值來控制活性炭吸附塔的出水是否進入納濾膜過濾裝置的淡鹽水緩沖槽,以確保不合格的淡鹽水不會對納濾膜造成損壞。

系統控制說明:采用西門子系列PLC系統進行監視和控制,系統提供與主控室DCs通信的接口,使信號傳送至DCs中控室顯示。

納濾膜預處理裝置工藝流程概述如下:

來自界區外的脫氯淡鹽水進入淡鹽水儲槽1,由淡鹽水泵2將淡鹽水儲槽中的淡鹽水通過第一管道混合器3送至一級鈦板換熱器4,淡鹽水與從納濾膜過濾裝置15送來的低硝水在一級鈦板換熱器4內進行換熱,并將淡鹽水溫度降至（60±5）℃,淡鹽水在一級鈦板換熱器4前通過第一管道混合器3與亞硫酸鈉混合,亞硫酸鈉計量泵10使亞硫酸鈉從亞硫酸鈉罐9進入第一管道混合器3,調節淡鹽水和亞硫酸鈉的混合液至oRP值≤200mV后,混合液先后進入一級鈦板換熱器4和二級鈦板換熱器5,二級鈦板換熱器5通循環冷卻水并將液體溫度降至（40±5）℃,通過第二管道混合器6加入高純鹽酸,即通過鹽酸泵12使高純鹽酸從高純鹽酸罐11進入第二管道混合器6,控制加入的高純鹽酸的量并調節淡鹽水的pH值至5～7后進入活性炭過濾器7進一步除去游離氯,再進入保安過濾器8,去除淡鹽水中的機械雜質后進入淡鹽水緩沖槽13,準備進行膜分離。

3實施效果

相對于現有技術,本文所述撬裝納濾膜預處理裝置實現了如下有益效果:采用整體撬裝式結構,將前處理部分的所有設備安裝固定在工字鋼制成的40尺集裝箱框架內,框架內部的管道、儀表、閥門等均在出廠前安裝完成,切實解決了系統占地面積大、施工周期長等問題。

其優點具體如下:

（1）結構緊湊,節約空間。撬裝裝置采用密集型布置,結構緊湊,可大大減少占地面積。

（2）安裝方便,節約成本。大部分安裝工作已在工廠完成,現場安裝只需將撬裝塊安裝到基礎,后續再做好撬塊出口管線連接以及一些電氣儀表的接線工作,從而有效減少現場安裝的時間和成本。

（3）該裝置可通過添加亞硫酸鈉（Na2so3）去除脫氯淡鹽水中的余氯,通過添加高純鹽酸將脫氯淡鹽水的pH值調節到進膜鹽水要求,通過鈦板換熱器將脫氯淡鹽水溫度降至（40士5）℃,通過變頻高壓泵來調節進膜鹽水的壓力。

4結語

本文主要闡述了一種新型撬裝納濾膜預處理裝置的基本原理、主要特征及優點,可供氯堿行業的技術人員參考。需要指出的是,該裝置并不受本文所述實例的限制,在不脫離應用范圍的前提下,還存有各種變化和改進之處。
