引言

目前調度自動化系統的智能告警結果采用短信出口,但廠站遠動誤上送信號、主站運維人員維護不到位(例如廠站檢修未掛牌、數據參數設置錯誤）時,智能告警結果會發生誤判漏判從而影響短信出口反映電網線路跳閘結果的正確性導致運維和專業管理人員收到信息后需再次核實短信的正確性不僅影響工作效率,還對調度值班工作造成了困擾?；诖爽F(xiàn)狀,為提升電網線路跳閘信息報送正確率,開發了一套面向調度值班的電網智能告警跳閘信息確認界面,以便調度值班人員發布正確無誤的電網故障跳閘信息。

1工具功能架構與實現

智能告警事項短信出口確認工具是在廣泛借鑒短信在其他領域的應用研究成果基礎上,結合調度自動化系統的實際情況開發設計的。系統采用嵌入式模塊設計,充分利用短信的實時性和經濟性,可以通過適配器統一接入到主網ОCS系統的智能告警事項信息的處理過程中。短信出口確認工具在接收到相關系統的智能告警事項后通過智能匹配設計識別智能告警事項字符段信息重新生成展示由調度員核實確認或者修改后再次生成實時事項由短信平臺通過調取發布。短信生成模型框架如圖1所示。

2工具設計內容

2.1數據表設計

結合電網調度員實際業務需發布的故障信息需求明確需發布的信息類型,包括廠站失壓、母線失壓、線路跳閘、主變跳閘同時考慮調度員根據不同場景對故障信息處置方式的不同結合系統業務數據流對庫表架構設計如下。

2.1.1建立數據表

建立智能告警轉發表并規定字段名稱、數據類型、故障類型及字段說明,通過適配器獲取ОCS系統實時智能告警信息,結合智能匹配設計識別智能告警事項字符段信息,生成短信出口確認工具新的事項,具體事項字段信息設計如表1所示,同時建立與智能告警轉發表結構相同的智能告警確認轉發表,用于存儲被確認故障記錄的必要信息,并用于恢復記錄生成。值班員確認一條記錄時若故障為永久故障則在這個表中插入一條記錄生成對應恢復事項時從表中刪除記錄。

2.1.2配置同步轉發表

考慮到調度員確認的信息除了實時發布,還需便于外部系統準確獲取進行電網故障分析統計,因此需要在安全Ⅲ區建立智能告警轉發表。具體同步過程:調度員確認后的故障信息記錄自動存入智能告警確認轉發表,通過智能告警集取服務從智能告警確認轉發表讀?。ü收?恢復）確認記錄,用增量同步方式將智能告警確認轉發表從安全Ⅰ區同步到安全Ⅲ區。

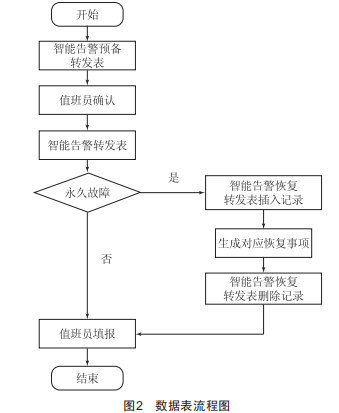

具體流程如圖2所示,當產生智能告警事項時,智能告警集取服務將待確認記錄存入智能告警預備轉發表,值班員確認后,待確認記錄存入智能告警轉發表,若故障為永久故障,則在智能告警恢復轉發表中插入一條記錄生成對應恢復事項時從表中刪除記錄。

2.2調度員確認流程設計

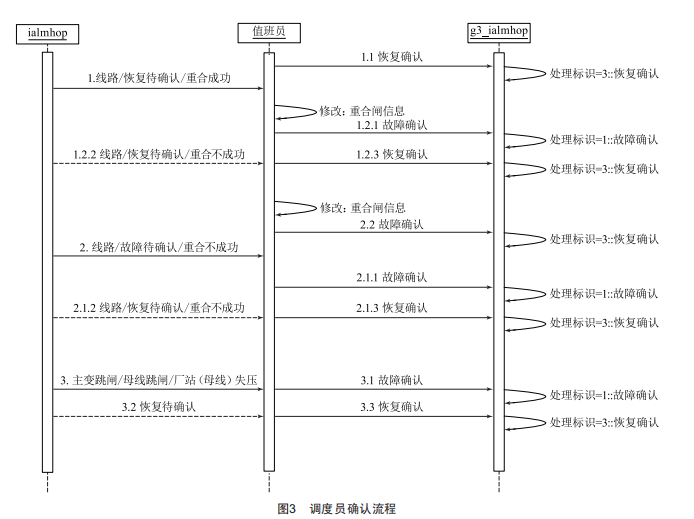

當電網發生故障時,通常分為瞬時故障和永久故障。以發生最頻繁的線路跳閘為例,當發生瞬時故障,線路跳閘并重合成功時,會直接推送"恢復待確認"給調度員,調度員確認重合閘信息,結果無誤即可發布恢復確認短信:如果發現重合閘信息有誤,可進行手動填報,轉為永久故障進行處理。兩種故障情況具體設計流程如圖3所示。

(1）瞬時故障可以直接進行恢復確認,智能告警集取服務會將其標記為"標識2恢復待確認",調度員確認告警事項后,智能告警集取服務將故障記錄在智能告警轉發表,并標記為"標識3恢復已確認"。

(2）永久故障則是首先被標記為"標識0故障待確認",在調度員確認告警事項后,標記為"標識1故障已確認",同時要求調度員根據實際故障情況進行填報,在智能告警集取服務檢測到線路復電、生成事項后,再將故障標記為"標識3恢復待確認",調度員確認恢復事項后,智能告警集取服務根據業務ID更新智能告警轉發表的內容。

2.3人機界面設計

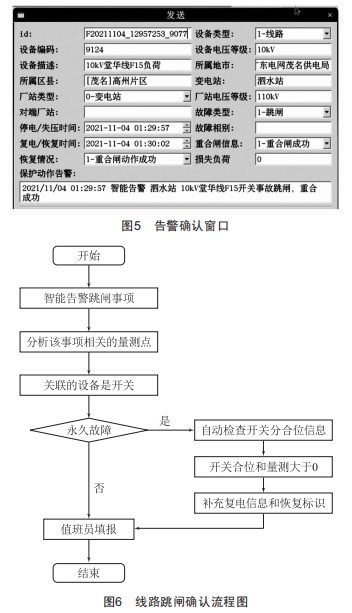

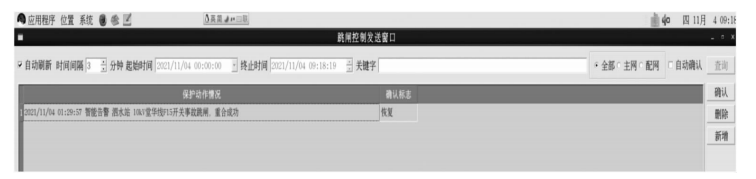

界面數據展示是基于智能告警結果提供可靠的數據來源。若有智能告警跳閘事項,則分析該事項相關的量測點、測點關聯的設備、量測類型以及設備的連接關系。當測點關聯的設備是開關,且量測類型是開關狀態、開關連接的設備是線路或負荷時,則認為當前線路的當前開關發送事故跳閘。當線路永久故障開關斷開時,系統自動檢查開關分合位信息,當檢測到開關合位和量測量大于0時,自動補充跳閘線路開關復電信息和恢復標志（圖4）。同時,界面支持對智能告警跳閘事項的修改、新增、刪除等編輯功能,按照電網故障運維人員需掌握的具體信息需求設計編輯內容,包括廠站、線路雙編、故障類型、故障復電時間、故障相別和保護動作告警等關鍵內容（圖5）,以線路跳閘為例,以是否為永久故障作區分,推送確認流程至值班員（圖6）。

3應用效益

該工具基于OCS系統實時智能告警信息,通過智能匹配設計識別智能告警事項字符段信息,根據不同的故障類型發送確認流程至調度員窗口,經過調度員確認,保證電網智能告警跳閘信息的正確性,避免錯誤信息影響局領導層對事態的判斷,干擾運維班組的正常工作秩序。經實用統計,調度員使用該工具后的平均確認時間為2min,短信出口正確率為100%,大幅提高了調度員發布故障信息的正確性,減少了運維人員對故障信息的復核時間。

4結語

本文所述智能告警事項短信出口確認的工具軟件,是對智能告警推理結果短信出口的人工監管,能夠確保將智能告警結果正確無誤地以發短消息的形式給對應群體,使管理人員能實時掌握電網運行現狀、管控風險,運維人員能快速行動、搶修復電。
