引言

單一的儲能介質無法滿足所有應用場合的需求,因而使用多種儲能介質組成混合儲能系統HESS成為當前研究和應用的重點。超級電容器擁有較高的功率密度,并且循環壽命和深度放電等性能優于蓄電池,在蓄電池儲能系統中加入超級電容器可以有效地減少蓄電池充放電循環次數。

本文以混合儲能系統在可再生能源領域的應用為背景,提出了基于超級電容SOC的功率再分配的優化方案,并建立了仿真模型進行驗證。結果表明,所提出的策略具有較好的補償作用,達到了優化儲能系統的目的。

1混合儲能系統的結構

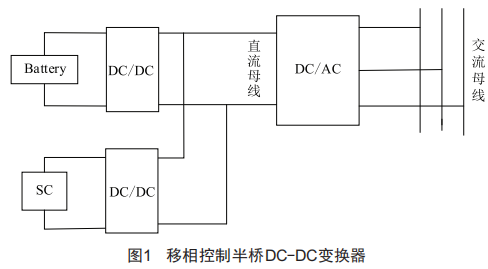

蓄電池/超級電容HESS根據儲能元件以及DC/DC變換器的位置不同分為多種結構。圖1為一種廣泛使用的結構,蓄電池和超級電容通過DC/DC變換器并聯到直流母線,該結構可以對每種儲能元件使用不同的控制策略,具有較高的靈活性和可靠性,本文中的混合儲能系統以這種典型的拓撲結構為研究對象。

2混合儲能系統的功率初次分配

混合儲能系統的功率初次分配是指采用低通濾波器電路來對儲能系統的功率PHESS進行濾波,然后將濾波后得到的一部分功率當作蓄電池的功率補償指令Py-1,具體表達式如式(1）所示:同時,剩余的功率由超級電容補償,該部分功率記為Psc-1,具體表達式如式(2）所示。

式中,1s為低通濾波時間常數:Py-1和Psc-1分別表示初次功率分配后蓄電池和超級電容的功率參考值。

3基于超級電容SOC的功率再分配控制方法

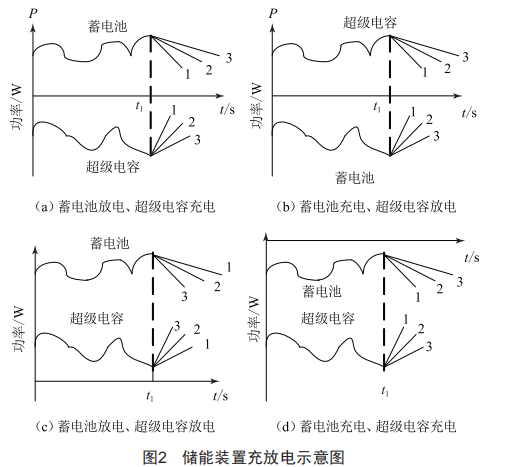

假設11時刻蓄電池和超級電容分別處于放電狀態和充電狀態,如圖2(a）所示。此時,單位時間內釋放的蓄電池能量Ey-i和吸收的超級電容能量Esc-c以及系統需要補償?shù)哪芰縀n之間有如下關系:

當兩個儲能裝置的充放電狀態相反時,如圖2(y）所示,滿足下式:

超級電容與蓄電池之間存在能量的交換,但是這一部分交換功率不會補償系統的總功率PHESS,因此需要采取適當?shù)拇胧﹣頊p小儲能裝置間的能量轉移。

對于圖2中和,滿足:

此時,不存在儲能裝置之間的能量轉移,低通濾波時間常數越大,蓄電池吸收或釋放的能量越少。

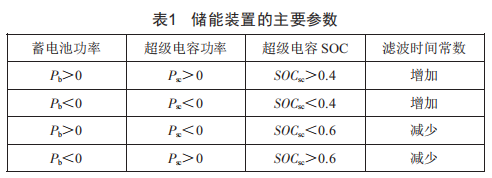

濾波時間常數的大小與延長蓄電池的循環壽命和儲能裝置間的能量轉移密切相關。調整濾波時間常數的大小時,需要考慮超級電容的荷電狀態。具體的參數調整方式如表1所示。

4系統仿真

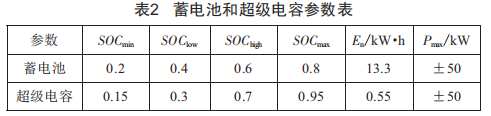

為了驗證本文提出的方案,在Matlay/Srmulrnk中搭建混合儲能系統并對仿真結果進行分析。在仿真中,蓄電池和超級電容的SOC起始值均設為0.5,取低通濾波時間常數1s的值為30s,△t為20。具體參數如表2所示。

仿真中驗證基于超級電容SOC的功率再分配方案的實時補償系統功率的情況、蓄電池補償?shù)皖l功率部分、超級電容補償高頻功率部分及超級電容SOC變化趨勢。仿真結果如圖3～6所示。

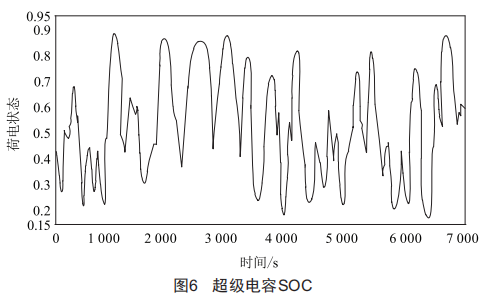

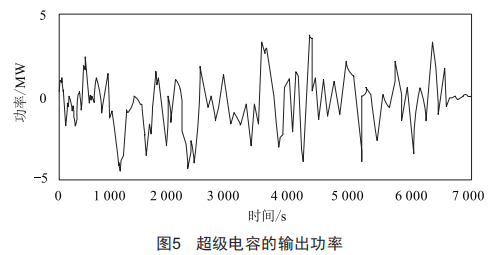

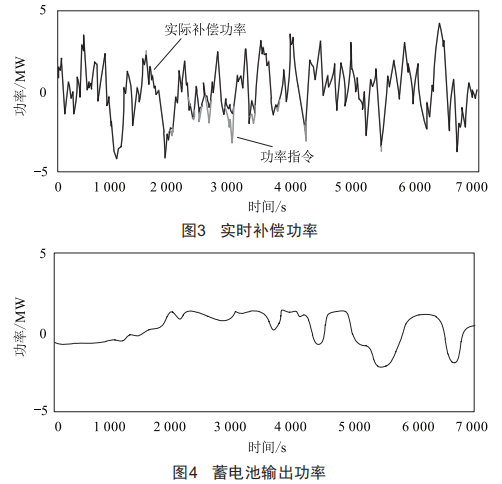

從圖3中可以看出,基于超級電容SOC的功率再分配策略的功率跟蹤補償效果較好。圖4和圖5分別驗證了蓄電池主要補償?shù)皖l功率部分和超級電容主要補償高頻功率部分。從圖6中可以看出超級電容SOC變化范圍為(0.15,0.95）,因此能夠更充分地利用超級電容的容量。

5結語

本文以混合儲能系統在可再生能源領域的應用為背景,提出了基于超級電容SOC的功率再分配的優化方案,并建立了仿真模型進行驗證。仿真結果表明,所提出的策略具有較好的補償作用,達到了優化儲能系統的目的。
