引言

圖模庫一體化是當前EMS重要的建模技術,該建模方式可大大減輕用戶生成和維護網絡拓撲關系的工作量,將傳統PAS系統的網絡拓撲等功能,方便地移植到SCADA系統上來,是調度自動化系統及PAS分析軟件實用化的重要基礎。圖模庫一體化輸出的文件采用SVG格式,包括設備的圖形化抽象、設備狀態、設備連接關系、設備臺賬信息、設備運行信息等。

1系統設計

1.1技術架構

本項目基于JavaEE平臺構建,包括Java容器Apache/Tomcat服務器以及中間件Spring＋IBatiS＋DwR。Spring是為了解決企業應用開發的復雜性而創建的,它是一個輕量級的控制反轉(IoC）和面向切面(AoP）的JavaBean容器框架。Spring使用基本的JavaBean來完成以前只可能由EJB完成的事情,具有輕便、易使用、易擴充、用途廣泛等特點。

IBatiS是對象關系映射框架,它對JDBC進行了非常輕量級的對象封裝,使得Java程序員可以隨心所欲地使用對象編程思維來操縱數據庫。iBatiS摒除了大部分的JDBC代碼、手工設置參數和結果集重獲,只使用簡單的XML和注解來配置和映射基本數據類型、Map接口和PoJo到數據庫記錄。相對Hibernate和ApacheoJB等"一站式"oRM解決方案而言,iBatiS是一種"半自動化"的oRM實現,它使得程序的持久化過程變得可以重用、可配置、易于編寫和管理,而且也易于調試。

DwR是RPC技術,它通過反射等技術將后臺的Java服務類直接暴露給前臺JavaScript,使得前臺JS代碼調用后臺的Java方法就如同直接調用JS方法一樣,直截了當,簡單方便。

1.2數據處理流程

軟件系統把大量的圖模一體SVG文件解析出來,生成一個龐大的設備樹,樹的層次簡單分為:茂名局一變電站一饋線一支線/設備一設備。軟件系統按照數據庫表結構要求,逐一生成每個設備的參數信息,插入到對應的數據表中。軟件系統基于數據庫表來導出需要的設備臺賬XLS文件,或者提供各種設備臺賬查詢及統計功能。

這里除了需要1.1所列的技術框架支持外,還主要用到EXcel的JavaAPI接口如POI/SAX技術,以產生輸出各種臺賬XLS文件。如桿塔設備,由于數據量龐大,需要使用SAX技術,以避免Java由于行數過多而導致的處理異常。

數據處理流程如圖1所示。

圖1數據處理流程圖

1.3單線圖SVG文件分析

單線圖SVG文件完整的描述參見《結構化圖模一體SVG單線圖格式規范》,其與SVG標準嚴格兼容,不增加任何私有標記,能通過SVG標準的嚴格校驗,可由通用的標準SVG顯示軟件(如AdobeIlluStrator）正常顯示。單個SVG圖形文件中包含拓撲信息、設備信息與自動化信息,不存在圖模不一致問題。圖形導入時可自動建立自動化系統數據庫信息點表。設備參數中包含GPS坐標,可實現地理沿布圖的自動繪制。

SVG文件描述的核心就是設備,包括容器設備和簡單設備。容器設備是指包含其他設備的設備,有饋線、支線、環網柜、分支箱、開關站、配電房、箱變、間隔、母聯等:其中環網柜、分支箱、開關站、配電房、箱變這五種容器設備又特別稱為"組合設備"。與容器設備對應,簡單設備指不包含其他電氣設備的設備,有桿塔、導線、開關、刀閘、地刀、熔斷器、電流互感器、電壓互感器、配變、電站、母線等。除了容器設備和簡單設備,還有一種特殊的設備是附屬設備,它們沒有電氣連接關系,而是包含在其他設備中的設備,如故障指示器、數據終端、量測等。

以下為幾個容器設備/簡單設備在SVG文件中的保存格式說明:

1.3.1刀閘

刀閘的供電分局、變電所、變電站信息要從刀閘所屬的頂層節點一饋線里解析獲得,支線信息從屬支線節點里獲得(直接屬于饋線的刀閘,支線名稱用饋線名）。在刀閘元素<metadata>子節點里可以解析獲得刀閘名稱、設備編號、運行狀態等信息。

1.3.2桿塔

桿塔的供電分局、變電所、變電站信息要從桿塔所屬的頂層節點一饋線里解析獲得,支線信息從屬支線節點里獲得(直接屬于饋線的桿塔,支線名稱用饋線名）。在桿塔元素<metadata>子節點里可以解析獲得桿塔名稱、運行狀態、經緯度等信息。

1.3.3支線

支線是圖模一體文件中一個重要的元素,設備的層次結構通過支線這個元素來描述實現。支線元素節點里的子節點是支線上的設備,排列順序就是設備的連接次序、連接關系。支線里還會包括支線,依次遞歸。

支線元素的所屬支線信息,從SVG文件支線節點的上層支線元素獲得,若上層是饋線,則所屬支線名稱用饋線名。其他信息與上面設備相似。

1.4數據庫設計

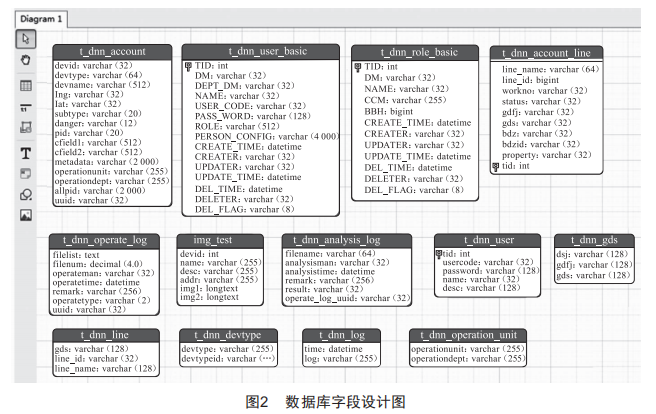

數據庫表包括變電站表、線路表(饋線/支線）、組合電器表(環網柜/分支箱/開關站/配電房/箱變）、分解箱表(環網柜/分支箱）、開關表、刀閘表、配變表、母線表、導線表等等。數據庫字段設計如圖2所示。

2系統功能

2.1登錄與用戶管理

(1）角色管理:系統提供角色管理模塊,將用戶分成不同的類別等級,以賦予不同用戶不同的操作權限。

(2）用戶管理:用戶管理提供系統訪問用戶的創建、修改、刪除功能。

(3）私有信息管理:該模塊給用戶提供便利的修改密碼的功能。用戶密碼通過加密,保存到數據庫用戶表里。

（4）用戶登錄:系統訪問的入口。

2.2主界面

系統主界面提供工具軟件的總?cè)肟诤凸δ芸傮w展示,包括菜單工具條以及模塊功能介紹信息塊等。

2.3GIS圖模文件上傳

用戶指定SVG文件目錄,將該目錄下的所有SVG上傳至服務器。系統生成的GIS圖模文件數量眾多,全部文件或大量文件上傳用時太長,系統支持按壓縮方式上傳,壓縮文件上傳服務器后系統再解壓到指定目錄下。另外,也支持少量幾個文件的上傳功能。

服務器端包括兩個目錄,一個目錄是全部文件的目錄A,另一個是本次上傳的文件目錄B。每次上傳文件,將目錄B所有文件刪除,再把文件拷貝到該目錄,同時將上傳文件拷貝到目錄A(增加或覆蓋）。

2.4GIS圖模文件解析器

GIS文件格式參見前面所述。

文件解析器模塊包括兩個線程,一個負責文件解析,一個負責將內存IA0導入到數據庫里。GIS圖模文件解析目錄A下的所有文件,得出設備臺賬信息,維護N個二維內存表,然后將這幾個內存表依次導入到設備臺賬數據庫里。

2.5設備臺賬模型導出

模型導出工作分全模型導出和差異模型導出,分別對應3個界面。全模型導出,將所有設備的臺賬導出,保存為XLS文件:差異模型導出,模型表具有版本信息,按照版本信息,導出差異模型XLS文件。另外下載到客戶端。

導出模塊耗時較長,由狀態控制器負責管理,以防止多用戶操作沖突以及單用戶多次執行、未結束重復執行的情形發生。另外還要包括數據庫事務功能,防止數據錯亂。

2.6單線圖瀏覽及設備查看

左側列出所有的SVG文件列表,按字母順序排列:右側是SVG單線圖瀏覽面板,選擇饋線SVG文件,在右側顯示SVG單線圖,組件可方便地支持SVG的拖動縮放。

2.7設備模型瀏覽

設備模型瀏覽實現設備參數的查詢?yōu)g覽。左欄是設備樹,右欄分兩部分,上面是設備列表,下面是選擇設備的臺賬信息。設備子節點的順序以及右上部設備列表的順序就是設備電氣連接關系的順序。點擊容器/組合電器節點,右上部顯示該電器包含的子設

備:點擊簡單設備,右上部只顯示一條記錄,即該簡單設備。

2.8操作日志查看

操作日志記錄上傳SVG文件的操作信息(日期、文件個數、版本號等）,提供按時間范圍以及日志類型的查詢。點擊詳情,可查看該操作處理的SVG文件的列表等信息。

3結語

此次研究充分利用挖掘了圖模一體化SVG文件這一大數據資源,解析出了配網全系統的設備臺賬數據,提供了多種形式的設備臺賬查詢功能,并能按需導出設備臺賬的XLS格式的文件,以松耦合的方式,方便地給其他系統提供臺賬數據。
