引言

隨著信息技術的進步,電力工業迅速發展,國家對配網供電可靠性提出了更高的要求。配網規劃朝著安全、可靠、綠色、高效的方向不斷進步,基礎數據是配網現存問題的集中體現,數據質量直接影響整體配網規劃的質量,通過對配網規劃基礎數據收資現狀及質量進行研究,提出行之有效的數據質量提升策略,能為配網規劃解決現存問題指明方向,進而提高整個片區的配網規劃水平。

1中低壓配網基礎數據核查方法

配網基礎數據繁多,且各項數據之間存在各類邏輯關系,中低壓配網規劃基礎數據管理是一項具備較高復雜性和嚴格性的工作,為有效解決基礎數據管理中存在的問題,相關人員須積極加強信息化系統的建設,以有效提高城市配網基礎數據的管理效率和質量。

在粵西某地市范圍,中低壓配網基礎數據主要由縣區局規劃人員進行收集,現在設備運行數據大部分已經能在能量管理系統、營銷系統、計量系統、生產管理系統等系統平臺查到,中壓線路網架結構也能通過單線圖及奧維地圖等可視化平臺進行查看分析,因此,規劃人員可通過系統平臺獲取規劃所需的大部分基礎數據,還有小部分?jǐn)?shù)據需要到現場測量收集。

2加強管理,保證數據同源性

規劃基礎數據涉及多個部門,來源于不同數據平臺。同一個數據,可能在不同系統出口時會有不同的結果,這對后續的規劃工作會造成干擾。為了解決這個問題,首先要確保不同系統數據的同源性及準確性,只有數據準確,基數才能一致,數據才能進行匯總和整合,規劃工作才能有往后開展的基礎。為保證數據同源性,可采取以下做法,提高數據核查質量。

(1）編制核查指引,精確指引每項數據獲取途徑,確定范圍、統一出口,保證數據的唯一性及精準度,保證區縣局規劃人員能利用好能量系統、計量自動化系統等在線監測系統,做實數據統計工作。

(2）加強各部門溝通,保證數據同源性,督促生技部、調控中心等數據歸口管理部門做好數據管理及更新工作,并定期發布已確認的數據。

(3）現場確認,閉環管理,保證數據準確性。當審核發現區縣局上報的基礎數據存疑時,需積極聯系規劃人員到現場校核,確保核查質量,避免模棱兩可的情況,并將問題數據及時修正,做好數據的閉環管控,不斷完善,保證數據的準確一致。

(4）培養區縣局人員基礎數據核查技能。通過開展集中培訓提高區縣局規劃人員數據收資能力,結合職能部門的職責對區縣局季度上報的問題庫進行考核,倒逼基層規劃人員做實基礎數據核查工作。

基礎數據核查工作選取了湛江雷州紀家供電所作為試點,全面鋪開。實施統一數據源后,通過驗收確認,各區縣局上報的問題庫質量有較大提升,數據更加完整準確,為年度配網滾動規劃等后續規劃工作打下了堅實基礎。

3現階段配網規劃基礎數據校核方法

目前,數據表的統計、分析工作主要通過人工完成,數據校核人員利用0ffice、wPs軟件的Exce1表格篩選功能,對同一屬性數據篩選后進行批量校核。

為更好地分析現階段配網規劃基礎數據校核方法的工作效率,調查小組成員進行了現狀調查工作:挑選規劃中心6名工作經驗豐富的員工,對已經收資的湛江局中壓公用配電線路現狀及存在問題情況數據表、公用配變現狀及存在問題情況數據表進行統計、分析,調查結果如表1所示。

表1現狀調查

通過現狀調查和參與調查的員工反饋,發現人工對表格信息進行篩選校核的做法存在以下問題:

(1）工作量巨大,且重復性工作較多,容易出現疲勞,導致錯誤情況發生;

(2）各項數據之間存在相互邏輯關系,在單列篩選校驗時可能無法顧及數據間的相互邏輯,導致數據校驗不徹底;

(3）對于新從事規劃行業的同事,不容易把握問題判別尺度,需反復咨詢其他同事,效率低,且結果準確性不高;

(4）Exce1表格數據龐大,每次打開軟件容易卡頓,影響工作效率;

(5）因統計、分析持續時間較長,涉及數據修改、暫存,若保存不妥當容易造成數據丟失,備注不妥當則容易導致無法分辨最后修改的是哪個版本,容易造成重復做工,浪費員工精力。

4開發系統提高數據校驗準確性

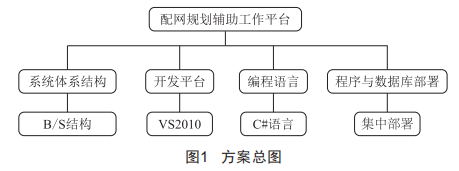

配網規劃基礎數據體量非常龐大,但大部分?jǐn)?shù)據具有重復性,如每條線路、每個臺區其基礎數據涉及的項目是一致的。重復性的篩選、判別工作對于人來說容易產生疲勞感,此外,處理龐大數據量對于人來說也容易出錯,但對于執行機器語言的計算機來說,重復性運算與數據處理能力正是其強項。為有效提高數據校驗準確性,計劃搭建配網規劃輔助工作平臺。選擇電腦配置要求低、零維護、易擴展的B/s結構作為系統體系結構:選擇適用于計算機軟件開發、建模靈活的Vs2010軟件作為使用軟件:選取C#語言作為開發語言:選擇訪問速度、經濟性、運維便捷性、適用性均占優勢的集中式部署方式作為程序與數據庫部署方式(圖1）。

對中壓線路負載率、中壓線路末端電壓質量、線路功率因數、臺區負載率、臺區電壓質量、三相不平衡等重要參數進行算法邏輯分析,結合行業標準作出智能判斷,并作為系統判別所收集數據質量的依據。

(1）中壓線路負載率:

式中,Ia、Ib、Ic分別為A、B、C三相電流:Ix為該中壓線路限流值(額定電流）。

(2）線路功率因數算法。從計量系統可直接獲取線路全年有功總P和無功總0,通過有功總和無功總可得視在功率s的值,計算公式如下:

已知有功P和視在功率s,可得線路功率因數cos2:

(3）公用配變負載率:

式中,P為配變年最大負載功率:si為配變額定容量。

(4）三相電流不平衡度算法:

式中,Ia、Ib、Ic分別為配變主干線三相電流。

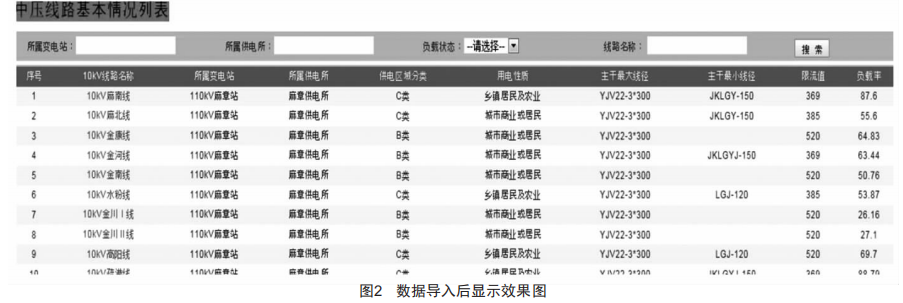

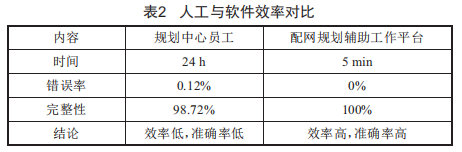

系統搭建完成后,對其運行效果進行檢測。將2019年收資的中壓公用配電線路現狀及存在問題情況數據表、公用配變現狀及存在問題情況數據表分別導入軟件(圖2）,并選派規劃中心資深員工對同樣兩張表進行統計分析,對比軟件與人工統計數據的時間及準確性。檢測結果統計如表2所示。

可見,配網規劃輔助工作平臺能高效準確完成中壓公用配電線路現狀及存在問題、公用配變現狀及存在問題分析及統計工作,有效杜絕了規劃員統計數據出錯的情況,大量縮短了規劃員統計數據的時間,從而使規劃員有更多的時間去關注規劃方案的合理性,提高規劃方案的可實施性。

5結語

配網規劃基礎數據管理是一項極為復雜的工作,想要做好這項工作必須要充分認識配網規劃基礎數據的重要性,保證配網規劃基礎數據的同源性,并進行有效管理,做好基礎數據的整合和分析,通過開發高效簡便的系統去校驗數據合理性,最終達到以基礎數據指導配網規劃,提高配網供電可靠性等目的。
