XL4456 型 315/433M 無線發射電路是一款低功耗、高性能、寬工作電壓、大輸出功率的433MHz 短距離無線通訊發射機電路，支持 ASK 調制方式，它所有的調諧都可在芯片內自動完成。
XL4456 短距離無線通訊發射機可應用于 315MHz/433MHz 低功耗、低成本短距離收發前端，支持ASK調制方式，由頻率合成器（PLL）和功率放大器等電路組成。該芯片具有高集成度、低功耗性能，發射功率達到 12dBm。XL4456內部包含一個使能控制電路，當DIN=1時，PLL與PA處于工作狀態；當DIN=0時，PA被立刻關斷，PLL經過大約40ms的延時后被關斷。

一、XL4456特征：

1、工作電壓范圍：DC+1.8V~+3.6V

2、工作頻率范圍： 250MHz~450MHz

3、工作電流大?。?7mA/12dBm_433N;18mA/12dBm_315M

4、輸出功率大小：≤ 12dBm

5、在關斷模式下消耗電流：＜100nA

6、工作溫度范圍：-40℃～+ 120℃

7、外圍器件：極少的外圍元器件

8、工作時外接晶體振蕩器

9、SOT23-6L 封裝

二、應用范圍：

1 、遙控門禁系統

2、胎壓監測設備

3、遙控風扇、照明開關

4、無線傳感數據傳輸

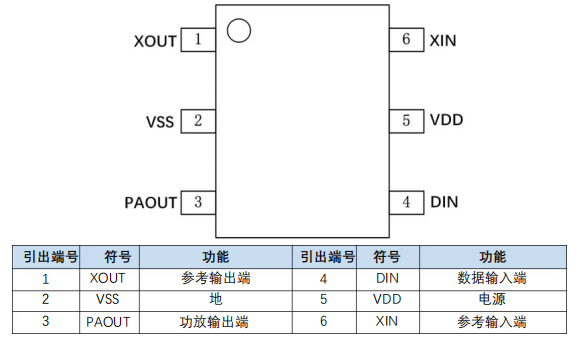

三、引腳描述：
