引言

高壓輸電線路是電能輸送的載體,是重要的生命線工程。隨著社會經濟的快速發展以及國家電網公司智能電網規模的逐年擴大,輸電通道資源日益緊張,采用常規的角鋼塔已難以滿足通道寬度要求。輸電線路窄基塔具有占地小、外形美觀、便于運輸組裝等優點,能解決目前輸電線路走廊占地與城市規劃的矛盾。輸電線路窄基塔與城區規劃綠化帶相結合,落實線路路徑,能解決目前城區建設高壓輸電線路走廊和鐵塔占地與城市規劃矛盾的問題。當前國家電網公司通用設計中的窄基塔模塊數量較少,通用性有限,因此,結合工程實際情況開展窄基桿塔、基礎優化設計,充分發揮窄基塔在通道緊張地區的技術經濟優勢,進一步深化窄基塔的應用,在保證特高壓輸電技術可靠性的前提下,對于降低工程造價指標具有重要意義。

為提高工程前期桿塔選型的科學性,降低工程造價,本文采用現行的電力建設工程計算規定和定額,從造價角度對角鋼塔、鋼管桿與窄基鋼管塔3種輸電塔的技術經濟性進行了差異化分析。與普通角鋼塔相比,窄基鋼管塔結構簡單、外形美觀,與城市環境更加協調:與鋼管桿相比,窄基鋼管塔更通透,經濟性更好。本文針對線路路徑特點,對單公里一個耐張段內桿塔、基礎,分別采用窄基角鋼塔、窄基鋼管塔和鋼管桿的不同方案,導線安全系數取K=2.5～8,設計檔距150～550m,進行造價分析,選擇窄基桿塔最經濟的導地線安全系數和桿塔型式。

1工程概況

本工程為110kV雙回線路,位于公路邊綠化帶內的通道緊張地區,綠化帶寬度為4m,全線采用窄基桿塔架空方案。全線路徑長5km,其中每公里均為1個耐張段,線路地區地勢平坦,存在兩處交叉跨越,一處跨越110kV線路,另一處下穿220kV線路。導線型號為2×JL/G1A-300/25,地線型號為JLB20A-100。

線路位于公路邊綠化帶內,綠化帶寬度4m:綠化帶樹木自然生長高度取10m（除穿越220kV線路檔考慮砍伐樹木外,其他檔樹木均按照高跨考慮）。通道內地面高程均按照0m考慮。起止點塔型按照1型耐張塔考慮。

絕緣裝置中,懸垂串和跳線串均采用70kN級FxBw1-110/70型復合絕緣子:耐張串采用雙聯9片120kN級雙傘形防污型瓷質絕緣子U120BP/146D。

2比選方案

2.1導線安全系數的設定

導線安全系數越小,走廊拆遷費用越少,塔重增多:導線安全系數越大,走廊拆遷費用越多,塔重減小。根據不用安全系數對典型直線塔和耐張塔進行計算,選取合適的導地線安全系數。規范規定安全系數=拉斷力/運行張力,《110～750kV架空輸電線路設計規范》（GB50545一2010）5.0.7條規定:導、地線在弧垂最低點的安全系數不應小于2.5。目前,我國國網通用設計規劃所有110kV桿塔模塊中,角鋼塔導線安全系數通常為2.5,鋼管桿導線安全系數通常為8.0。

當導線安全系數較小時,導線弧垂較小,可以使用呼高較小的塔,但與此同時,導線運行張力較大,使得耐張塔增重明顯。當導線安全系數較小時,相同檔距下導線弧垂較大,為了滿足安全距離要求,需要使用呼高較大的塔,或減小使用檔距,這也是通常鋼管桿規劃安全系數大、檔距小的原因。使用較小的檔距,也意味著使用更多的桿塔,這無疑會增加工程造價。因此,需要對不同導線安全系數下的架線立塔方案進行比選,本文對導線安全系數K=2.5～8(步長=0.5）下的12種排塔方案進行比較,以得到適用于窄基桿塔的最優安全系數。

2.2地線安全系數的設定

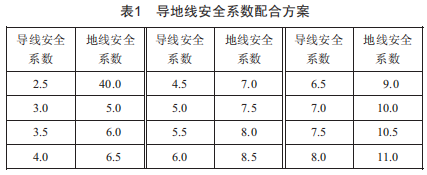

規范規定了地線設計安全系數不應小于導線的安全系數。在工程設計中不僅需要根據地線拉斷力選取,還應保證與導線弧垂相協調,本次比選方案的導地線安全系數配合方案如表1所示。

2.3檔距的設定

根據邊界條件中給出的通道平面圖,該路徑一共有5km,每公里均為一個耐張段,針對這一特點,不考慮交叉跨越的情況下,對1km線路的安全系數和檔距進行分析,不僅可以節約大量工作,也能較為準確的得出整條線路結果。因此,對1km長度下一個耐張段提出2～7檔線的6種立塔方案,根據此方法,規劃桿塔使用檔距如表2所示,在滿足綠化帶樹木自然生長高度取10m的安全距離條件下,進行排塔位工作。

2.4桿塔型式

目前,在110kV雙回路窄基輸電線路桿塔設計中,主要分為三種桿塔型式:窄基角鋼塔、窄基鋼管塔和鋼管桿。

窄基角鋼塔,塔材均為角鋼材料,采購容易,具有大規模生產、單件重量較輕等突出優勢,應用廣泛,窄基鐵塔屬于空間析架結構。

窄基鋼管塔,只有塔身主材為鋼管,其余均為角鋼材料,相比窄基角鋼塔,焊接量大,主材采用法蘭連接,桿件承載力,塔身?xiàng)U件更加通透,外形更加美觀,窄基鋼管塔也屬于空間析架結構,適用于荷載較大的窄基塔。

鋼管桿,鋼管桿結構形式簡潔,塔頭尺寸小,占地面積小,施工安裝周期短,構件單重較大,對交通運輸要求高,通常在城區廣泛使用,整體造價偏高,鋼管類似于懸臂結構,桿頂位移大,桿件主要受彎矩控制。

2.5技術經濟指標分析

本工程導線安全系數為6,地線安全系數為8.5,設計水平檔距350m進行窄基塔的規劃與設計。根據上述情況,選擇分別對窄基角鋼塔、窄基鋼管塔和鋼管桿,不同安全系數和檔距下的塔重、基礎工程量進行分析,得到各方案造價,該造價僅包含桿塔、基礎和絕緣本體費用。其中,窄基角鋼塔單價取6760元/t,窄基鋼管塔單價取7800元/t,鋼管桿單價取6604元/t,基礎單價取2200元/m3,直線塔絕緣費用取1.6萬元/基(按雙串計費）,轉角塔絕緣費用取6.2萬元/基。

比選排塔安全系數≥3.5的兩檔線方案中,直線塔高度超過了45m,且與轉角塔高差超過了15m,這對于地勢平坦的城區來說,這樣的排塔位結果顯然是不合理的,考慮到城區線路的美觀性,將直線與轉角塔高差≥15m的方案全部舍棄。

3經濟指標比選

3.1比選結果

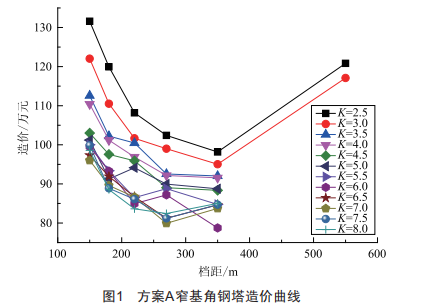

圖1～圖3分別反映了不同水平檔距下窄基角鋼塔、窄基鋼管塔與鋼管桿的造價曲線。在安全系數保持不變時,工程造價呈曲線趨勢變化,從圖中可以看出工程造價先減小,然后開始增大。

3.2結論分析

對于方案A和方案B,當導線安全系數K≤6時,檔距為350m造價最低:當K>6時,檔距為270m造價最低:對于方案C,當導線安全系數K≤3.5時,檔距為350m造價最低,當3.5<K≤7時,檔距為270m造價最低,當K>7時,檔距為180m造價最低,單公里2檔線方案,設計檔距550m,雖然桿塔和基礎數量最少,但是造價偏高,不適用。對于方案A和方案B,當導線安全系數K=6時,檔距為350m造價最低,是最經濟的。

對于方案C,當導線安全系數K=7時,檔距為350m造價最低,是最經濟的。

對比各塔型最優方案,方案A窄基角鋼塔造價最低,方案B窄基鋼管塔造價次之,方案C鋼管桿造價最高。因此,本工程導線安全系數為6,地線安全系數為8.5,按水平檔距350m進行窄基塔的規劃與設計。

4導地線布置設計理論

《ll0～750kV架空輸電線路設計規范》中對于塔頭布置采用的水平線間距離、垂直線間距離、地線保護等做出了詳細規定:

(1）導線水平排列時,鄰相導線間的水平線間距離為:

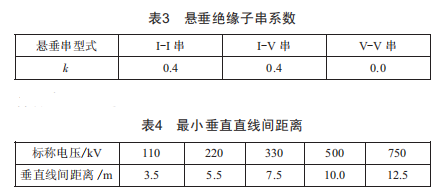

式中,D為導線水平線間距離:A為懸垂串長:U為輸電線路標稱電壓:K為系數,檔距1000m以內取0.65:k為懸垂絕緣子串系數,具體如表3所示:fmax為桿塔線距所允許的最大弧垂。

導線垂直排列的垂直線間距離,宜采用水平線間距離計算結果的75%。使用懸垂絕緣子串的最小垂直線間距離宜符合表4的規定。

(3）同塔雙回路,不同回路的相導線間水平或垂直距離應比上述要求增加0.5m。

(4）桿塔上兩根地線之間的距離,不宜超過地線與導線間垂直距離的5倍。在一般檔距的檔距中央,導線與地線間的距離,應按下式計算:

式中,s為導線和地線間的距離:L為檔距。

(5）對于同塔雙回路,110kV及以上線路的雙地線保護角不宜大于100。

5結論

(1）窄基塔結構合理、安全可靠,提高了輸電線路的經濟效益和社會效益,具有一定的推廣應用價值,在今后的城郊線路中應推廣應用。

(2）本線路采用窄基角鋼塔和鋼管塔時,導線安全系數取6.0,地線安全系數取8.5,檔距為350m時最經濟:采用鋼管桿時安全系數取6.0,地線安全系數取8.5,檔距為270m時最經濟。

(3）經過不同塔型方案的造價比較分析,窄基角鋼塔方案造價最低,窄基鋼管塔方案造價次之,鋼管桿方案造價最高
