引言

由于欽鐵硼永磁材料價格的不斷上升,人們開始關注低成本鐵氧體永磁材料在高性能永磁電機中的應用。因此,研究低成本、高性能的鐵氧體永磁輔助式磁阻同步伺服電動機（以下簡稱鐵氧體伺服電機）便成為一個有實際意義的課題[1-4]。鐵氧體伺服電機是一種新型的伺服電機,其結構和工作原理與普通欽鐵硼永磁同步伺服電機(以下簡稱欽鐵硼伺服電機）有很大的不同。針對交流伺服電機驅動系統的設計,工業上最常用的轉子位置初始化方式為將定子磁場定位在A相軸線,通過磁場的相互作用使轉子磁場d軸與A相軸線重合,從而確定轉子的初始位置角度。但是鐵氧體伺服電機采用上述方法時無法得到準確的轉子d軸角度,所以需要針對該電機進行深入的分析和研究。

1多極值點問題

當鐵氧體伺服電機靜態轉矩曲線出現多個極值點時,難以實現電機啟動時的準確定位,使電機啟動困難。圖1是應用有限元軟件掃描得到的欽鐵硼伺服電機和鐵氧體伺服電機的靜態轉矩曲線,可見欽鐵硼伺服電機只有一個極值點,而鐵氧體伺服電機有兩個極值點,前者可以實現電機啟動時的準確定位,后者的定位則比較困難。

圖1電機靜態轉矩的仿真曲線

解決鐵氧體伺服電機啟動時的準確定位問題有兩種方法:一是選擇合理的定位啟動控制策略,文獻針對鐵氧體伺服電機靜態轉矩存在兩個極值點的問題,提出了改進的磁定位啟動策略,同時引入了零度位置辨識與補償算法,實現電機平滑穩定啟動,達到了較好效果:二是從電機設計著手,通過優化轉子設計,消除電機靜態轉矩的多個極值點。

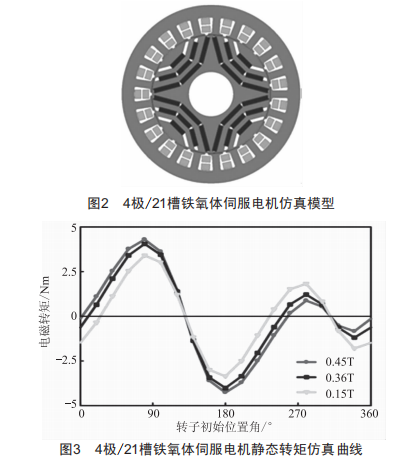

鐵氧體伺服電機靜態轉矩曲線是否出現多個極值點與極槽配合有關。圖2為4極/21槽分布繞組鐵氧體伺服電機的仿真模型,圖3給出了不同永磁磁鏈時4極/21槽分布繞組鐵氧體伺服電機的靜態轉矩仿真曲線。由圖3可知,當永磁磁鏈不同時,4極/21槽分布繞組鐵氧體伺服電機靜態轉矩曲線始終出現了兩個極值點。顯然,對于4極/21槽分布繞組鐵氧體伺服電機只能通過控制的方法實現轉子的準確定位。

然而集中繞組鐵氧體伺服電機靜態轉矩曲線是否出現多個極值點則與永磁磁鏈大小有關。圖4為6極/9槽集中繞組鐵氧體伺服電機的仿真模型,圖5給出了不同永磁磁鏈時6極/9槽集中繞組鐵氧體伺服電機的靜態轉矩仿真曲線。當永磁磁鏈ψpm<0.36wb時,電機靜態轉矩曲線出現了兩個極值點,且永磁磁鏈越低,極值轉矩越大:當ψpm≥0.36wb時,只剩下一個極值點。顯然,鐵氧體伺服電機存在一個臨界永磁磁鏈ψpmcr,本文ψpmcr=0.36wb,當ψpm<ψpmcr,靜態轉矩曲線會出現兩個極值點,當ψpm≥ψpmcr,靜態轉矩曲線只有一個極值點。

基于上述分析,鐵氧體伺服電機的設計要選擇合適的極槽配合和永磁磁鏈,盡量避免電機靜態轉矩特性出現多個極值點,以實現電機啟動時的準確定位。

2樣機與實驗

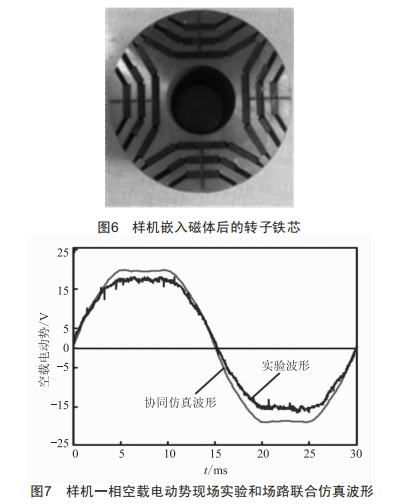

1kw鐵氧體伺服電機樣機(以下簡稱樣機）主要技術數據如表1所示。圖6是樣機嵌入鐵氧體磁鋼后的轉子鐵芯實物照片,圖7為樣機一相空載電動勢的現場實驗和場路聯合仿真波形。

然而集中繞組鐵氧體伺服電機靜態轉矩曲線是否出現多個極值點則與永磁磁鏈大小有關。圖4為6極/9槽集中繞組鐵氧體伺服電機的仿真模型,圖5給出了不同永磁磁鏈時6極/9槽集中繞組鐵氧體伺服電機的靜態轉矩仿真曲線。當永磁磁鏈ψpm<0.36wb時,電機靜態轉矩曲線出現了兩個極值點,且永磁磁鏈越低,極值轉矩越大:當ψpm≥0.36wb時,只剩下一個極值點。顯然,鐵氧體伺服電機存在一個臨界永磁磁鏈ψpmcr,本文ψpmcr=0.36wb,當ψpm<ψpmcr,靜態轉矩曲線會出現兩個極值點,當ψpm≥ψpmcr,靜態轉矩曲線只有一個極值點。

基于上述分析,鐵氧體伺服電機的設計要選擇合適的極槽配合和永磁磁鏈,盡量避免電機靜態轉矩特性出現多個極值點,以實現電機啟動時的準確定位。

2樣機與實驗

1kw鐵氧體伺服電機樣機(以下簡稱樣機）主要技術數據如表1所示。圖6是樣機嵌入鐵氧體磁鋼后的轉子鐵芯實物照片,圖7為樣機一相空載電動勢的現場實驗和場路聯合仿真波形。

圖46極/9槽鐵氧體伺服電機仿真模型

圖56極/9槽鐵氧體伺服電機靜態轉矩仿真曲線

表1樣機主要技術數據

表1中鐵氧體永磁材料有兩個牌號,先后裝入樣機轉子,電機靜態轉矩曲線都出現了兩個極值點。按文獻[5]的啟動控制策略,對嵌入牌號Y30的樣機進行現場實驗。圖8為樣機速度響應實驗波形,圖8(a）為給定轉速為500r/min的轉速響應波形,圖8(b）為給定不同轉速(300r/min、500r/min、1000r/min）時的階躍速度響應曲線,可以看出,電機可以平穩啟動,電機啟動后,動態性能良好。

圖8樣機速度響應實驗波形

3結語

本文以1kw鐵氧體伺服電機為例,運用有限元仿真方法,就鐵氧體伺服電機啟動設計中靜態轉矩的多極值點問題進行了詳細分析,得到了鐵氧體輔助式永磁電機的靜態轉矩與電機結構和轉子磁鏈有關的結論,總結了相關電磁參數對轉矩極值點的影響規律,最后闡述了筆者研制的一臺鐵氧體伺服電機樣機及部分實驗結果。
