引言

某電廠#1機組由一臺M701F4（G324A）型燃?xì)廨啓C、一臺NG-M701F4-R型余熱鍋爐、一臺TC2F-35.4型蒸汽輪機和一臺OFR-480-2-21.5型發電機組成,采用單軸布置方式。天然氣經過調壓站分離、過濾和調壓,再經過燃機天然氣前置模塊的計量、加熱、再過濾后,與進入燃機燃燒室的壓縮空氣混合,通過燃料噴嘴噴入環繞在燃機主軸上的環管式燃燒室燃燒后,成為高溫?zé)煔膺M入透平膨脹做功,帶動燃?xì)廨啓C轉子轉動,拖動發電機發電。燃機排出的高溫?zé)煔馔ㄟ^煙道進入余熱鍋爐。煙氣中的熱量被余熱鍋爐各模塊充分吸收和利用,煙氣經余熱鍋爐的主煙囪排入大氣。汽輪機接收來自余熱鍋爐（HRsG）產生的蒸汽,通過蒸汽膨脹做功將熱能轉化為動能,并帶動發電機發電。汽輪機為雙缸三壓結構,一個汽缸是高壓和中壓段（高/中壓缸）,另一個汽缸為低壓段（低壓缸）,蒸汽從低壓缸排出并進入凝汽器。

該機組屬于調峰機組,基本以日開夜停的方式運行。同時,該機組屬于同軸機組,燃機和汽機共用一臺發電機,沒有3s離合器,汽機高中壓缸與低壓缸為剛性連接。啟動過程中,發電機通過sFC將機組拖至點火轉速,點火成功后汽機也隨之被沖轉,為此,機組在溫態和熱態也需要啟動啟動鍋爐作為軸封用氣,同時為減少鼓風熱量,當汽機轉速拖到2000r/min時需要提供冷卻用輔助蒸汽。機組長期以來在溫?zé)釕B(tài)開機時存在軸封溫度提升慢,滿足啟動條件的時間較長,需要開啟輔助鍋爐等問題,嚴重影響機組熱效率和并網時間。

1無輔助鍋爐啟動試驗研究過程

為了利用余熱,滿足機組啟動要求,無輔助鍋爐啟動試驗分3個階段進行。

1.1第一階段:采用中壓汽包余熱、高壓汽包余熱供給輔汽用戶

（1）機組解列后,檢查鍋爐、汽機高中壓系統各疏水閥、放水閥是否關閉,解列后手動關閉高、中壓主汽旁路調節閥,提高停機后高、中壓汽包壓力,增加鍋爐蓄熱,同時注意高、中壓汽包水位調整是否在正常范圍。

（2）接到機組啟動命令后,啟動啟動鍋爐,保持啟動鍋爐20%負荷運行,檢查輔汽集箱至啟動鍋爐的供汽電動閥是否在關閉位置。

（3）疏水暖管至輔汽集箱啟動鍋爐供汽電動閥前。

（4）開始輔汽母管疏水。

（5）開啟爐側中壓旁路電動門,當前后壓差接近后,打開中壓過熱蒸汽主路電動門,供氣至冷再至輔汽管道,注意加強

5疏水,暖管

(6）打開#1機冷再至供熱逆止閥、#1機冷再至供熱旁路二次氣動調節閥,調節輔汽母暖壓力至0.25MPa左右,利用輔汽集箱5疏排地溝、輔汽集箱排汽電動閥提高輔汽母暖溫度管

（7）待輔汽母暖溫度為200℃、壓力0.8MPa時,開始供軸封,抽真空管

1.2第二階段:采用低壓汽包余熱供低壓缸冷卻蒸汽

（1）機組啟動階段,打開爐側低壓主汽電動閥,暖暖至#1機低壓電動主汽門前,待過熱度>30℃后,打開#1機低壓電動主汽門,并暖暖至#1機低壓主汽閥前。

（2）低壓缸冷卻蒸汽>0.2MPa（過熱度>30℃）,機組可以啟動。

1.3優化機組啟動條件

（1）啟機條件的真空由-87kPa調整至-80kPa管

（2）點火條件中,低壓缸冷卻蒸汽溫度>160C,壓力>0.3MPa,降低參數要求。

（3）低壓缸冷卻蒸汽投入時,低壓調閥自動開啟開度由30%調整至20%。

（4）啟機條件中,輔汽母暖壓力由0.8MPa調整至0.6MPa。

（5）啟動條件中,高壓旁路自動強制撤出。

（6）高壓、中壓、低壓爐側以及低壓主汽機側、輔汽母暖增加過熱度報警管

2設備技術改造

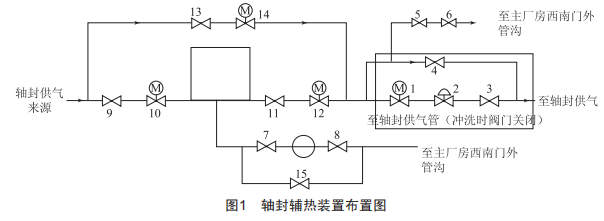

通過試驗,機組可以實現在無輔助鍋爐的溫?zé)釥顟B(tài)下啟動,但是由于余熱量的限制,軸封溫度達不到設計要求的溫度,軸封溫度與高壓缸金屬溫度超過110℃。如果長期以這種方式運行容易造成機組的軸封齒變形,造成機組振動增大,為此需要計算增加一套加熱裝置。根據F4機組的布置情況,綜合考慮加熱的最佳效果,輔熱裝置布置在6.5m的平臺上,軸封輔熱裝置具體布置如圖1所示。

3軸封輔熱裝置選型及控制

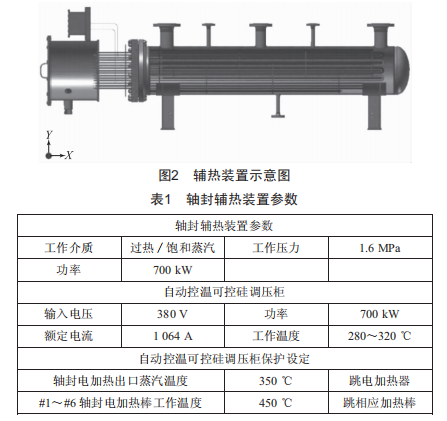

軸封輔熱裝置采用深孔氬弧焊接設備,將加熱元件的暖殼與法蘭利用深孔焊接技術進行深孔焊接,使電熱暖與暖板固定,并成為受壓容器的一部分管軸封輔熱裝置采用深孔焊接技術,直接隔絕由容器內部所散發出來的熱量向接線盒部位傳遞,保證接線盒內部溫度低于60℃。輔熱裝置示意圖如圖2所示。

軸封輔熱裝置參數如表1所示。

4經濟效益分析

軸封電加熱器的使用,在機組熱態日開夜停的模式下可以不用啟動輔助鍋爐,每次開機小鍋爐的燃?xì)饬吭?000m3左右,直接節約成本1萬元/次,按年均啟動40次計算,可以節約40萬元。機組冷態開機時,至少可以節省聯合循環啟動時間30min:按30min汽機負荷80Mw計算,每天可以多發電40Mw電量,經濟效益明顯。

4結語

MF701F4同軸機組,溫?zé)釕B(tài)啟動時需要向汽機軸封供氣后才能進行抽真空,從而滿足機組啟動條件。而利用汽包余熱,可以不用啟動輔助鍋爐,節約運行成本。

本文經過對三菱機組的設備特性及運行狀況進行研究,探討了影響機組啟動時間的因素:研究了溫?zé)釕B(tài)開機中利用汽包余熱提供軸封汽源和低壓缸冷卻蒸汽的投入,并根據軸封參數,節省軸封加熱器的投入時間,研究了快速啟動過程中,真空條件等參數調整對機組啟動安全性的影響。在實現無需輔助鍋爐啟動的同時,還需要進一步研究投入軸封加熱器的時間和操作,機組啟停操作還有很大的優化空間,在保證機組安全運行的前提下實現真正的節能。
