近年來,電子信息產業快速發展,促使頻率信號測量在各領域中的應用越來越廣泛。但是,以往應用邏輯電路和時序電路所設計的頻率計一般測量頻率范圍較小且運行較慢。本文介紹的基于單片機的頻率測量電路設計采用的方法是先將待測頻率信號通過放大器進行放大處理,然后對放大后的脈沖信號進行整形、分頻處理,最后通過單片機處理器測量頻率信號。

1頻率測量電路設計原理

頻率測量電路的設計原理:首先被測頻率信號通過放大器進行放大處理,接著對放大后的脈沖信號進行整形、分頻處理,然后由單片機控制選擇器選擇分頻通道,被選擇的分頻信號進入單片機處理器,最后利用單片機處理器依據存儲的標準頻率信號測量分頻后的被測信號。

被測頻率信號周期7x的計算公式如下:

式中,m為分頻數:N為周期內通過標準頻率信號的個數:70為標準信號周期,70=1/0。

則被測信號頻率:

2頻率測量電路的硬件設計

本次設計的基于單片機的頻率測量電路硬件部分主要由單片機、放大整形電路、分頻電路以及顯示電路等組成。

2.1單片機選擇

AT89C51是MCS-51系列中的一個典型單片機,因其性能卓越得到了廣泛應用。首先,程序?qū)懭敫颖憬?這是由于單片機的程序存儲器采用閃速存儲器:其次,芯片尺寸更小巧,整個電路體積更小,功能更為強大,且性價比更高。芯片內含8sk可反復擦寫的只讀存儲器和256k的隨機存儲數據存儲器、B2個I/o接口線、B個16位定時/計時器、片內振蕩器及時鐘電路。同時,8位單片機的總線結構可完全兼容SA4828,且直接連接。運用AT89C51單片機作為頻率測量電路的控制核心,能夠滿足頻率測量需求。單片機能夠采集測量信號,選擇不同的頻率輸入,提供標準的測量信號,測量脈沖個數,經過計算得到被測信號頻率。因此,本文設計的基于單片機的頻率測量電路中的單片機選用AT89C51單片機。

2.2放大整形電路

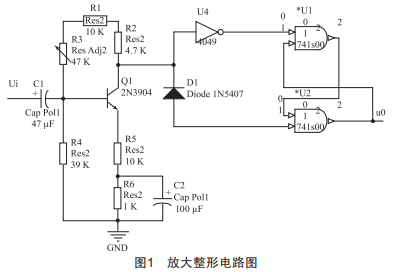

本文基于單片機的頻率測量電路設計中的放大整形電路由BDG100、74LS00、2NB904等型號的高頻晶體管組成。利用晶體管及其他電氣元件組成放大器,將包括三角波、方波和正弦波輸入頻率信號進行放大處理。經放大處理后輸出的波形頻率信號通過觸發器整形處理,輸出矩形脈沖信號。放大整形電路圖如圖1所示。

2.3分頻模塊電路

基于單片機的頻率測量電路設計中采用分頻模塊主要是為了擴大頻率測量電路的測量范圍,將采集到的被測頻率信號進行分頻處理,有利于單品機進行頻率測量,同時還能降低系統測量頻率產生的誤差。由于本次設計所選用的單片機型號為AT89C51,因此本次頻率測量電路設計采用74LS161進行16分頻和JK觸發器512分頻設計分頻電路。

2.4顯示模塊電路

基于單片機的頻率測量電路設計中顯示電路的動態顯示部分采用四位共陽極數碼管,為了確保能夠清晰明亮地顯示頻率值,采用4個PNP三極管進行驅動,以便于觀察測量。為了保證數碼管能夠顯示清晰的數值,本次設計加入了74L246來驅動數碼管,便于頻率值的測量與調試:使用8位數碼管進行頻率值顯示,采用共陽極數碼管74LS246驅動進行動態顯示。

3頻率測量電路軟件模塊設計

3.1主程序設計

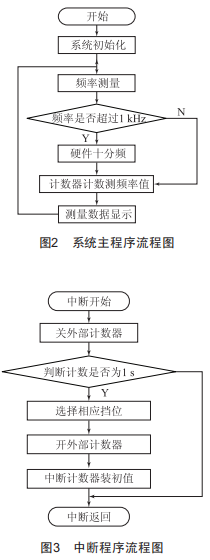

頻率測量電路的系統軟件設計采用模塊化設計方法。整個頻率測量系統主要由初始化模塊、信號頻率測量模塊、量程轉換模塊和測量值顯示模塊等組成。系統主程序流程圖如圖2所示。基于單片機的頻率測量電路在每次測量前或測量結束后都需要對系統進行初始化,初始化過程主要是設置單片機內部的定時/計數器、工作寄存器以及其他控制單元的工作方式。系統開始測量頻率時,單片機計數寄存器清零,開始對待測頻率信號計數。判斷測量頻率信號的有效位數是否滿足要求,若不滿足要求則繼續測量,直至滿足后將測得的頻率值輸出到電路顯示模塊:頻率測量電路系統對于高頻信號先進行分頻處理,再用單片機對頻率信號進行技術測量,對于低頻信號則不需要分頻處理,而是直接進行頻率信號測量,不僅擴大了頻率測量范圍,還提高了頻率測量電路的測量精度。

3.2中斷服務子程序設計

當頻率測量電路測量頻率時,單片機中的定時器處于定時狀態,設定為每次定時50ms,當中斷時長為1s時單片產生標準信號,這時定時器T0變?yōu)橛嫈?shù)模式,統計頻率信號數量,由于每秒鐘的開始和結束時分別啟動和關閉定時器,因此定時器所統計數量與分頻系數的積就為測量到的頻率值。頻率測量電路的中斷服務子程序流程圖如圖3所示。

4結語

頻率測量正隨著科學技術的不斷進步而在各個領域得到廣泛應用,單片機以靈活的應用方式、強大的控制功能以及低廉的價格在多個領域中得到應用。本文基于單片機對頻率測量電路進行控制,利用放大整形模塊對待測信號進行處理,利用分頻模塊對頻率信號進行分頻,利用數字顯示電路對頻率測量結果進行顯示,真正實現了頻率測量的數字化、智能化、自動化。本文所設計的基于單片機的頻率測量電路具有整體結構簡潔、穩定性好、可靠性高、測量準確度高、測量范圍廣、響應速度快、使用方便靈活等特點。
