引言

電流互感器作為智能電網中不可缺少的設備,在智能電網運行中扮演著重要角色。隨著智能電網的快速發展,電流互感器在智能電網中的數量也呈幾何級數增長。電流互感器主要是油浸式電流互感器和sF6氣體絕緣電流互感器,其中sF6氣體絕緣電流互感器的絕緣介質為sF6氣體。相對于絕緣油而言,sF6氣體絕緣強度高,在正常情況下無環境危害,sF6氣體具有優良的電絕緣性和滅弧特性,常壓下其絕緣能力為空氣的2.5倍以上,其滅弧能力相當于相同條件下空氣的100倍。隨著用戶對sF6氣體絕緣電流互感器的深入認識,sF6氣體絕緣電流互感器的應用快速增長,已遠遠超過油浸式電流互感器的發展速度,在電力工程中得到了廣泛應用。

1研究工作及研究內容

經過現場調研和分析,發現珠海某近海變電站空氣濕度及鹽度高,精科LV0B-252w3型互感器充氣接頭處及頂部法蘭處容易由于風化等原因泄漏。雖然更換設備可解決問題,但停電、立項周期長,在觀察期仍有緊急補氣的可能。該型號電流互感器充氣接口位置在互感器下端、構架上方,距離地面約4.5m,給檢修補氣及氣體取樣試驗工作帶來了不安全因素和不便。

不安全因素主要在于:

一是此充氣口的位置過高,需搬運6m以上的梯子才能夠到充氣口,且需要使用很長的充氣管,同時構架不利于梯子靠穩,梯子有傾斜的可能。

二是工作人員在充氣口管頭時,如果按正常姿勢頭部已經越過互感器瓷套下端,與帶電部位距離近,有觸電風險。

另外,這種充氣工作效率低,不利于設備的緊急消缺。

因此,本文提出了一種將電流互感器的充氣口由高改低的改造方案,將充氣口通過延長管引到構架下人手可以觸及的地方,使設備出現漏氣進行緊急補氣時,可以安全迅速地完成補氣工作,提高安全性和效率。

2技術關鍵及技術方案

2.1技術研究方案

將江蘇精科LV0B-252w3型電流互感器的充氣口通過焊管引到構架下人手可以觸及的位置,并使用多個固定支架對所述焊管進行固定,實現充氣口由高改低,以降低檢修作業難度與安全風險。

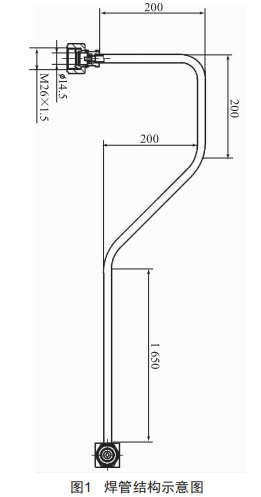

設計方案如圖1所示,電流互感器的充氣口通過焊管與下端新的充氣接頭搭接,高處的固定支架將延長鋼管與互感器二次電纜外層圓鋼固定,低處的固定支架將新的充氣接頭與二次電纜圓鋼固定。

圖2為珠海供電局檢修人員同施工單位人員對220kV雨塘站黃雨乙線江蘇精科LV0B-252w3型電流互感器進氣口進行改造的現場。

圖2完成改造后的實際現場效果示意圖

由于互感器進氣口本身帶有逆止閥,因此該項目改造工作量小,只需半天即可將三相互感器進氣口改造完成。

2.2技術原理

(1）一次設備檢修的人機功效原理。通過改變充氣點的位置提高作業人員作業的人機功效。

(2）力學及管道焊接技術。將充氣口改到較低位置需要測量設備尺寸并設計加長管的構造,要求其符合力學原理,不能產生潛在應力和焊接不良處,同時要求其材質要經過防銹防潮處理,適合珠海地區高濕高鹽氣候:配合專門的彎管設備,方便根據現場環境進行管道調整。

(3）sF6防泄漏及檢漏技術。在管道接口處的駁接位要求具有逆止閥和膠圈等防泄漏措施,同時在改造完成后要跟蹤設備的氣體是否泄漏,確保改造的各接口處不泄漏。

(4）通過改變裝置充氣接口的型號,可以匹配多種不同的充氣設備,實現裝置的通用性。

2.3技術關鍵點

(1）加長管道的連接要確保密封,材質要能耐近海特殊氣候,管道的布置要與設備構架相匹配,所使用的接頭材質為純銅,確保不在環境中風化,管材材質為316不銹鋼,10mm管徑,能夠承壓10MPa,同時為了確保不泄漏,采取的安全保證措施為在連接處安裝球閥,并利用第三方測試機構對管道及接頭進行測定,確保不因材質問題產生泄漏等情況。

(2）將原來費時費力、具備高風險的高空作業轉變?yōu)槲ｋU程度較低的地面作業,管道接口采用材質優良的接口,確保經久耐用。

3成果效益

3.1主要技術經濟指標

改造后的管路氣密性效果能夠達到全部220kV電流互感器充氣口高改低工作的要求,大大提高了該類電流互感器的緊急補氣工作效率。改造工作量小,由于充氣接口本身有逆止閥,只需半天即可改造三相設備。本文提出的電流互感器充氣口高低改造方案可推廣應用于運行條件惡劣、偏遠、存在較大泄漏可能性、充氣口過高的電流互感器,作為設備整體更換前的應急充氣保障措施,減少因電流互感器漏氣導致電力系統故障而帶來的經濟損失。

3.2社會綜合效益

通過本課題研制工具的應用,實現電流互感器快速充氣,有效地節約了人力、時間,降低了風險,提高了工作效率,同時解放了人手,在實踐工作中是具有積極工作意義的,也可以在應用過程中充分體現時間效益,能為企業和社會創造更大的效益。工具易于操作,具有很好的推廣性。

4結語

該裝置能夠適用于大部分充氣設備的充氣接口改造,方便調整充氣接口位置,提高相應工作的效率,有效降低相應工作的難度。
