引言

隨著世界經濟一體化的深入發展,我國電力金具的出口額不斷增加。在國際工程中,技術協議一般會對電暈和無線電干擾提出要求,在委內瑞拉工程中,技術協議要求按照IEC中的規定,對115kV、400kV絕緣子串及高壓接頭進行電暈和無線電干擾試驗。而國標只規定了330～750kV架空線路電力金具的電暈和無線電干擾試驗方法、程序和判據,因此,按照IEC61284:1997和IEC60437:1997的規定對絕緣子串進行電暈和無線電干擾試驗,對國際工程的投標及評審具有重要意義。

1串圖設計及組裝

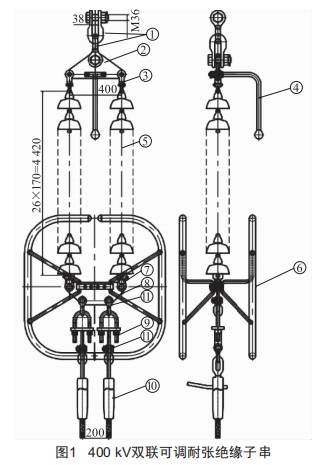

該工程包含115kV和400kV懸垂串、雙聯耐張串、可調懸垂串、雙聯可調耐張串的設計,下面以400kV雙聯可調耐張串為例進行介紹。如圖1所示,①和?為u型掛環,②為三角聯板,③為球頭,④為招弧角,⑤為絕緣子,⑥為均壓環,⑦為碗頭,⑧為Ls型聯板,⑨為DT調整環,⑩為耐張線夾。

該串圖絕緣子分裂間距為400mm,導線分裂間距為200mm,u型掛環①與鐵塔相連,均壓屏蔽環除了起均壓屏蔽作用外,還與低壓端招弧角一起起保護絕緣子的作用。

2電暈和無線電干擾試驗

該工程要求對400kV單聯懸垂串、400kV雙聯可調耐張串、115kV雙聯可調耐張串和高壓接頭進行電暈和無線電干擾試驗。

2.1試驗方法

參照IEC60437:1997、IEC61284:1997中的規定,利用工頻試驗變壓器、數字萬用表和EMC分析儀進行試驗,將受試金具安裝到試驗回路中。

(1）逐步升高施加在試品上的電壓,直至觀察到試品電暈的產生,維持5min,記錄該電壓作為電暈起始電壓:然后逐步降低施加在試品上的電壓,直至試品上的電暈消失為止,維持5min,記錄該電壓為電暈熄滅電壓。試驗重復3次,分別取其平均值作為該試品的電暈起始電壓和電暈熄滅電壓。

(2）在試品上施加規定電壓的120%,并維持5min,然后降到規定電壓的30%,再逐級升高到規定電壓的120%,而后再逐級降低電壓至規定電壓的30%,在第二次降壓過程中記錄施加電壓和無線電干擾電壓值。

2.2試驗結果判斷依據

依據IEC61284:1997和IEC60437:1997標準要求,400kV絕緣子串及高壓接頭最小熄滅電壓應不小于254kV,115kV絕緣子串及高壓接頭最小熄滅電壓應不小于73kV,無線電干擾電平均要求在規定電壓下不大于60dB/uV。

2.3絕緣子串試驗布置

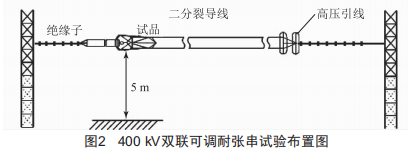

以400kV雙聯可調耐張串為例,模擬導線由分裂間距為200mm的導線組成,導線有效長度16m。導線的一端按串圖布置,并在引流線上加環徑為1.5m的屏蔽環,另一端由耐張線夾＋聯板＋U型環組成。調整試品到試驗需求高度（5m）,布置如圖2所示。

2.4絕緣子串試驗結果

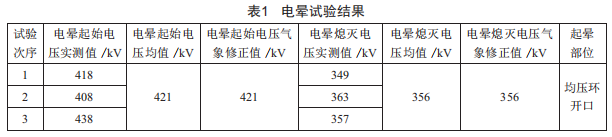

按照上述試驗布置,在T9D19=5.、T℃D15=5w、PD101=6k℃P的試驗條件下得到的試驗結果如表1和表2所示。

由試驗結果和判斷依據可知,該絕緣子串電暈試驗和無線電干擾試驗合格。

2.5高壓接頭試驗布置

以115kV雙導設備線夾為例介紹,設備線夾根據實際所

需組裝模擬,安裝在絕緣支柱上方,絕緣支柱上端安裝屏蔽環屏蔽線夾端部,調整試品到試驗需求高度（離地4m）,布置如圖3所示。

2.6高壓接頭試驗結果

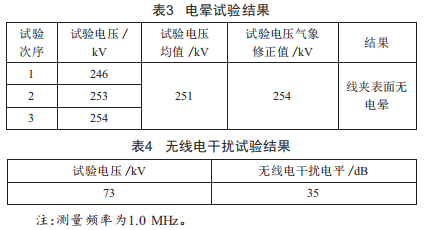

按照上述試驗布置,在T9D24=0a、T℃D17=0℃、PD101=5k℃P的試驗條件下得到的試驗結果如表3和表4所示。

由試驗結果和判斷依據可知,該雙導設備線夾電暈試驗和無線電干擾試驗合格。

3結語

本文按照IEC61284:1997和IEC60437:1997的要求,對委內瑞拉115kV和400kV金具串及高壓接頭中的典型絕緣子串和典型高壓接頭進行了電暈和無線電干擾試驗,該次試驗填補了我公司在該類金具上電暈和無線電干擾試驗的空白,這也是我公司首次進行115kV低電壓等級試驗,為以后的投標打下了基礎。
