日常工作、生活中離不開手機、筆記本電腦、平板等電子設備。每次插拔USB充電/數據線時，都可能產生靜電放電ESD或低壓浪涌Surge的干擾。如果防護不到位，輕則造成異?；蛩罊C，需要系統重啟，重則端口電路永久性損壞，設備無法使用。

如何應對此類端口的瞬態過壓是設計過程中必須考慮的問題。目前市場上瞬態過壓保護器件主要為壓敏電阻MOV 、瞬態電壓抑制器TVS、聚合物ESD保護器件等，其中TVS具有響應速度快，鉗位電壓低，一致性高和使用壽命長等優點，是應對設備端口靜電ESD或浪涌Surge等過電應力的理想保護器件。

豪威集團在為手機、電腦等應用領域持續提供高性能解決方案的積淀中，推出SCR工藝特性防護器件，具有超低鉗位電壓、超低結電容特性，相比常規工藝 TVS 防護效果更優，且不影響信號完整性，可更有效保護USB端口免受瞬態過電壓的影響，為相關電子產品設備加固防護，提升消費者使用體驗。

USB3.2 TXRX高速信號線防護器件，兼顧靜電放電ESD和低壓浪涌Surge保護

ESD73411Z為單路雙向保護器件，采用DFN0603-2L封裝，具備4V低觸發電壓和3V低鉗位電壓特性，滿足12V低壓浪涌(1.2/50us)的過壓保護需求，適合為USB3.2接口的TXRX高速信號線提供優異的瞬態過壓保護效果。(lVRWM=1.5V，VCL = 3V&IPP = 4.5A (8/20us) )

ESD73411Z電性參數

USB4.0 TXRX高速信號線靜電放電防護器件

ESD73431CZ為單路雙向保護器件，采用DWN0603-2L封裝，具備0.15pf低結電容和6V低鉗位電壓特性，滿足15KV靜電放電ESD(接觸放電)的過壓保護需求，適合為USB4端口的TXRX高速信號線提供優異的瞬態過壓保護效果。(lVRWM=5V，VCL = 6V&IPP = 16A (TLP) )

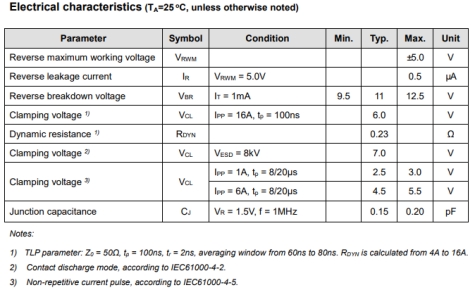

ESD73431CZ電性參數

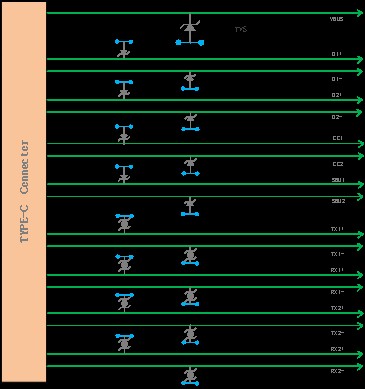

USB3.2/4.0瞬態過壓防護方案

豪威集團TVS解決方案擁有多種不同封裝尺寸，提供超低鉗位電壓，單向、雙向，普容、低容等豐富選擇，能夠滿足多種類型的電子電路或芯片對瞬態過壓的防護需求。未來，豪威集團將持續發力電路保護領域，不斷升級創新，積極助力更高性能的電子產品面對靜電和浪涌挑戰。
