我們都一遍又一遍地聽說智能電源將為電源行業帶來的偉大事物。它在很多方面都達到或超出了我們的預期;然而，在其他方面它也讓我們失望了。我不禁認為，其中一些原因是因為很容易因為它是不同的或新的技術而迷戀它。我們忽略了一個事實，即它并沒有做一些真正偉大的事情。換句話說，我們中的一些人可能會覺得智能力量很棒，但我們不確定我們將如何處理它來展示它的強大。

我想介紹一種由數字電源智能支持的新技術。我想你會發現它既很棒又非常有用。本質上，這是一種新的同步整流方案，可提高 LLC 轉換器的效率、穩健性和設計簡易性。

現在堅持住。在你的眼睛轉回你的頭并打瞌睡之前，請繼續傾聽?？岬囊蛩貋砹?。我保證!

為了了解這項技術，讓我們回顧一下與為 LLC 轉換器設計穩健的同步整流解決方案相關的一些挑戰。在最簡單的層面上，同步整流需要 MOSFET 模擬二極管的行為。簡而言之，當電流要從陽極流向陰極時，MOSFET 就會開啟。一旦它開始從陰極流向陽極，MOSFET 就會關閉。

很簡單，對吧?但魔鬼在細節中。

例如，如果 MOSFET 過早關斷，則產生的電流會流過 MOSFET 體二極管。如果這種情況發生太多，效率就會受到影響，我們都知道我們需要盡可能高的效率。(如果對此有任何疑問，請詢問環保局。如果 MOSFET 開啟時間過長，不僅效率會下降，而且由此產生的電流實際上會破壞 MOSFET。所以訣竅是確定最佳時間關閉 MOSFET，以使體二極管的導通時間不會超過必要的時間——但仍要確保 MOSFET 不會承受過高的電壓。

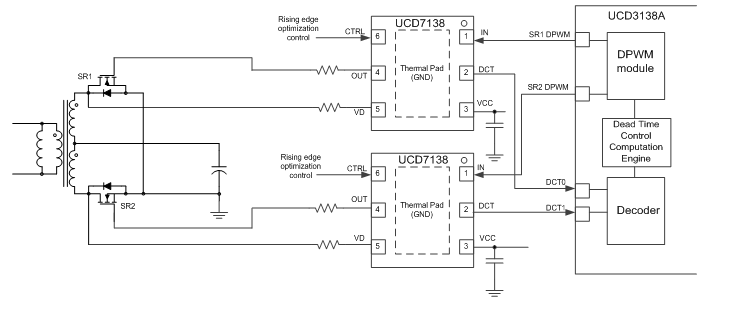

圖 1說明了該問題的解決方案。除了打開和關閉 MOSFET 之外，驅動器還逐個周期地向控制器發送數字信息。該消息準確地告訴控制器 SR1 和 SR2 的體二極管導通時間?？刂破魇褂么诵畔碛嬎阈碌拿}沖寬度，該脈沖寬度將增加或減少體二極管的導通時間。這類似于讓工程師監控施加到 MOSFET 的每個脈沖，以查看它使用的脈沖寬度是否太長或太短。

圖 1：UCD3138A 和 UCD7138 LLC 同步整流器解決方案

UCD3138系列是一款德州儀器(TI)數字電源控制器，此控制器在一個單芯片解決方案內提供高集成度和出色性能。相對于德州儀器(TI)的UCD3138x數字電源控制器，UCD3138x中的UCD3138A64可提供64kB程序閃存存儲器(UCD3138128可提供128KB程序閃存存儲器)，以及SPI和另一個I2C端口等其他通信選件。利用多個32kB組內的程序閃存存儲器，設計人員能夠在器件中實施固件的雙鏡像(例如，一個主鏡像+一個備用鏡像)，并能夠選擇使用適當算法從任一組中執行。它還為處理器創造了獨一無二的機會來載入一個新程序并隨后執行該程序，而不會中斷電力輸送。該特性使得最終用戶能夠現場為電源添加新 特性， 同時消除了載入新程序所需的任何停機時間。

現在，如果這還不夠酷，控制器不僅僅使用這些信息來優化效率;它還使用它來提高系統的穩健性。高效同步整流要求體二極管導通時間盡可能短。請記住，時間太短可能很危險。因此，數字控制器就像一個看門狗，不斷地尋找任何導致體二極管導通時間過短的柵極驅動脈沖。如果它看到其中一個事件，它會在下一個周期立即糾正它。

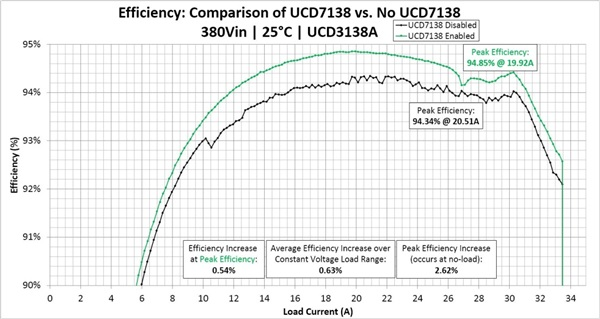

我們已經看到這項技術帶來的各種效率改進。圖 2 顯示了一個示例，其中平均效率提高了 0.6% 以上。

圖 2：UCD3138A 和 UCD7138 效率提升

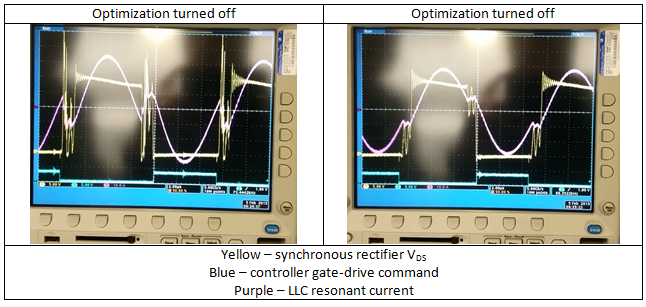

我曾承諾向您展示這項技術有多酷。還記得那句話，“一張照片抵得上一千個字嗎?” 請看圖 3，了解這項技術的性能提升有多么顯著。圖 3A 和 3B 顯示了該技術如何保護系統免受過長的柵極驅動脈沖的影響。請注意左圖中MOSFET V DS上的巨大電壓尖峰。當優化技術開啟時，柵極驅動脈沖會縮短，結果類似于您在教科書中看到的效果。
