隨著大變局時代的開啟，美國對中國科技的打壓，對中國芯片的鎖脖，ST芯片價格的一再高漲，直接推動了國產芯片的發展。國內很多廠家也開始推出高性能、低價格的對標ST產品。由于價格問題，我也不得不考慮更換芯片，看了一些測評，有人推薦這一款A(yù)PM32的單片機，價格比ST同型號的便宜，果斷下單，以下是我使用APM32F103ZET6替換STM32F103ZET6的一些分享，參考了網上各路大神的資料后作的總結。

1 從手冊中分析資源，基礎信息一模一樣

1.1 引腳定義

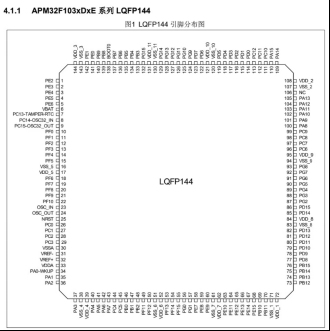

由下圖可以看出相同封裝的引腳分布完全一致。

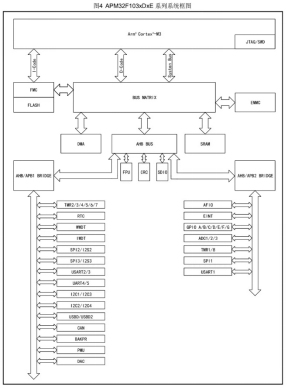

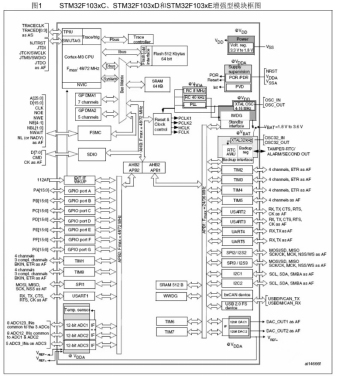

1.2 結構框圖

(1)都是M3內核，總體與STM32F103ZET6架構一致

外設上做了部分增加，APM32F103相較于STM32F103增加了I2C3和I2C4模塊，還增加了動態存儲控制器DMC，可外接SDRAM。

(2)多了EMMC

APM32F103有一個特別的功能，它有EMMC(外部存儲器控制器)，因此可以外接SDRAM，這使它可以存儲大量臨時數據，提升讀取速度。如果不想外接也有SDRAM，APM32F103也有合封型號——APM32F103VCTxS。

(3)多了個FPU

如果在處理一些浮點數據的數學運算時，比如sin運算，使用FPU可以加快運算速度;STM32F103ZET6是沒有的，因此在替換過程中，如果使用FPU，且使用了APM32F103ZET6官方提供的浮點運算庫，注意算法中數據處理的效率是有很大提升的。

但是APM32F103ZET6的FPU有些不好的地方是，只對庫中的數學運算有明顯(提升至少5倍)加速效果，其它的運算無明顯加速效果。

(4)多了個USB

STM32F103ZET6的CAN和USB共用一段SRAM，因此使用USB時可以使用CAN。

1.3 存儲地址映射

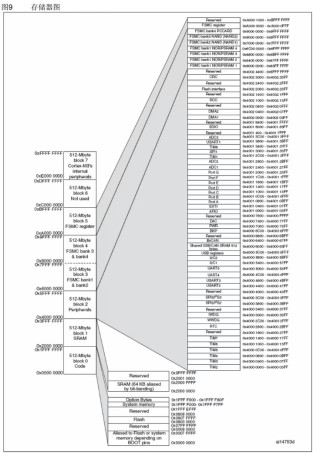

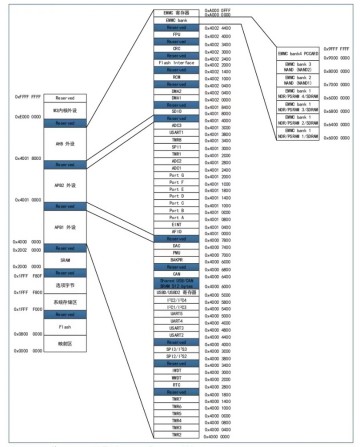

經過對比下面兩圖可以得出，基本外設地址都是一致的，對于多出的功能都占用了ST原來的保留地址，這說明APM32F103是可以完全兼容STM32F103的。

1.4 時鐘樹

在某些應用場景需要超頻使用(官方是不保證的)，當系統時鐘為96MHz、120MHz下，STM32F103ZET6的USB無法配置到48MHz，因此無法使用USB。但是APM32F103ZET6通過配置分頻系數，當系統時鐘為96MHz、120MHz時，依然可以使用USB.

1.5 最小系統電路

電源、時鐘、復位、燒錄接口、Boot電路一致。

2 用STM32F103xE的Keil工程、代碼燒錄到APM32F103xE中，實現基本燒錄功能

在調試過程中使用的板子是APM32F103ZET6的mini板，使用的Keil工程是野火的例程。

2.1 編譯工具

與ST完全相同，都可以使用keil和IAR。

2.2 燒錄器

兼容ST，可以使用ST-LINK，還可以使用J-LINK和APEX-LINK。

2.3 燒錄接口

支持JTAG和SWD。

2.4 編譯下載

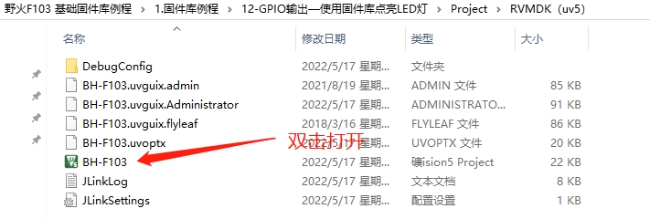

隨便找一個野火的STM32F103的代碼例程，驗證一下不修改任何配置和ST的代碼是否可以直接燒錄使用

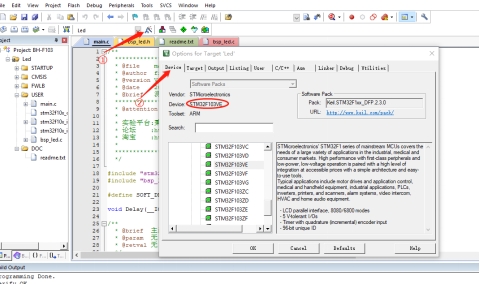

打開工程后點擊魔術棒，板子還是選擇STM32F103VE

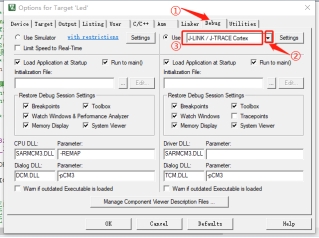

接下來選擇自己使用的燒錄器，這里我用的是J-LINK

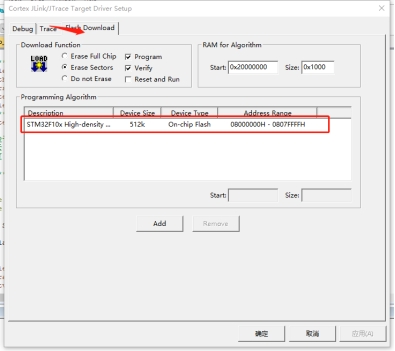

進入setting，設置flash download，還是添加對應型號的ST芯片

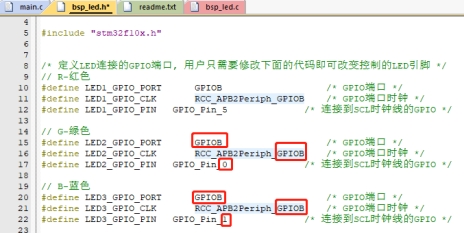

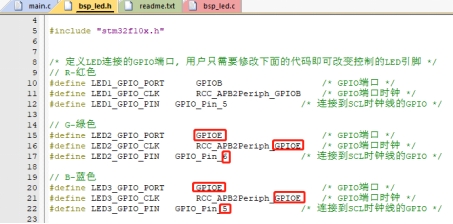

以上就配置結束了，然后再將例程里LED的引腳PB0和PB1修改成APM32103的LED引腳PE6和PE5

全部修改完成了，編譯下載后，兩個LED交替閃爍，說明驗證成功，不用修改其他配置，選擇好燒錄器，直接燒錄ST代碼是可以使用的。

2.5 脫機編程器

市場上買的量產燒錄器品牌(可以百度、淘寶搜索)有：周立功、希爾特、軒微、芯園、野火等，有些燒錄器添加了AMP32F103ZET6的型號，有些沒有。

本人只有芯園的燒錄器，選擇STM32F103ZET6的型號是可以燒錄APM32F103ZET6。

至于其它的燒錄器能否選擇STM32F103ZET6的型號燒錄APM32F103ZET6呢，由于沒有燒錄器，因此暫時無結論，后續有機會使用時再補充。

不過AMP32F103ZET6有官方的脫機編程器。

2.6 JTAG ID不同

具體差異如下：

(1)APM32F103ZET6的信息如下：

(2)STM32F103ZET6的信息如下：

如果代碼中有使用JTAG ID作為判斷信息的話，在替換過程中會出問題。

3 參數與電氣特性的差異

在使用過程中，我們發現APM32F103ZE和STM32F103ZE的參數和電氣特性不一樣，在這種情況下，我們可能會遇到一些問題，以下通過手冊對比總結了一些模塊的差異。

3.1 時鐘

3.1.1 溫度、電壓的環境引起HSI的精度差異

APM32的主頻標稱為96MHz，STM32的主頻標稱為72MHz;在高低溫情況下，HSI作為時鐘源時，APM32的時鐘精度在(-2.8~2.4)%，但STM32的時鐘精度在(-2.0~2.5)%，比APM32略高。

如果使用HSI作為系統時鐘，且對精度要求較高、使用場景是;如果使用場景是3.3V的工作電壓，且溫度為25℃時，出廠精度都是±1%。

3.1.2 HSE起振時間差異引起系統時鐘配置存在差異

在使用晶振作為HSE的時鐘源時，APM32F103和STM32F103的起振溫度時間存在差異，STM32F103起振穩定時間比APM32F103的快。

代碼中判斷是否起振穩定的方式是使用軟件延時等待，設置的HSE_STARTUP_TIMEOUT數值是0x500，參考代碼如下：

當晶振離開MCU的晶振連接引腳較遠，或者匹配電容不合理，或者使用貼片晶振而不是直插晶振時，HSE_STARTUP_TIMEOUT的等待穩定時間不足以使晶振起振，會出現無法起振的情況，導致系統時鐘為HSI的8MHz。

另外一方面，代碼運行的速率差異，也會影響軟件延時等待的實際時間。

解決方法是調大HSE_STARTUP_TIMEOUT，例如設置HSE_STARTUP_TIMEOUT為0x5000

3.2 FLASH

3.2.1 APM32F103xE的頁擦?xí)r間、片擦?xí)r間、寫時間比STM32F103xE的快

通過對比兩種芯片的數據手冊，我發現兩者的Flash的性能參數有點區別：

(1)APM32的頁擦除時間是2.7~3.5ms，STM32是20~40ms，比STM32快約7倍。

(2)APM32的16bit編程時間是33.7~40.5us，STM32是40~70us，比STM32快約20%。

如果運行的代碼中存在軟件延時等待擦寫時間，注意調整代碼。

3.2.2 Flash等待周期的配置差異

手冊中系統頻率與訪問Flash等待時間關系如下(見用戶手冊)：

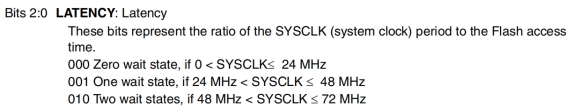

(1)STM32F103ZET6的手冊

(2)APM32F103ZET6的手冊

然而兩家的Flash訪問速度也不同，有時候不會安嚴格的按照手冊配置，例如在自己編寫代碼配置系統時鐘為48MHz時、Flash預取使能、等待周期設置為0時，就發現STM32F103ZET6可以正常工作，APM32F103ZET6就不能正常工作。

因此，在配置該參數時，建議還是嚴格按照官網提供的參數配置。

PS：我看了極海官網上的FAQ，發現有些人因為等待周期不夠而出現很多錯誤，所以大家一定要盡量按照手冊上的選擇等待周期的個數!不確定夠不夠的，可以先設置多一個，畢竟“多多益善”嘛~

3.2.3 Flash擦寫過程中關閉中斷

在網上看到，APM32F103ZET6在執行擦寫Flash時，最好先關閉中斷，否則可能擦寫Flash失敗(個人沒有遇到過這個問題)，而STM32F103ZET6則不需要，

3.3 功耗

APM32F103較STM32F103相比，運行、睡眠、停機功耗較小，待機功耗較大，但都是在10uA以下，電池功耗基本一致。

如果是電池供電、且運行模式占用的運行時間較多，使用APM32F103ZET6的工作時間是比STM32F103ZET6的工作時間長。如果產時間在低功耗模式運行，工作時長則反之。

3.4 GPIO

3.4.1 GPIO配置為浮空輸入的抗干擾能力

眾所周知，在使用GPIO時，應配置相應的GPIO工作模式(見用戶手冊)。

但是在用作EXTI或是USART_Rx時，GPIO被配置為浮空輸入模式后，發現無法讀取穩定電平，這是怎么一回事呢?

原來，APM32F103的GPIO在用作浮空輸入或復用推挽輸出時，容易受到外界影響，導致讀取或輸出異常，此時有兩個解決方案：

①換一種工作模式，通過軟件修改成上拉輸入或推挽輸出;

②電壓容易受到干擾，那就外接一個上拉電阻，讓電平變穩定。

3.5 USBD與CAN共用

這是一個很驚喜的發現——APM32F103可以同時使用USBD和CAN!但是如果要實現這個目的，需要把CAN重新映射到復用引腳，此時是USBD2與CAN共用。

是的沒錯，APM32F103有兩個USBD，但是由于兩個USBD公用引腳、地址、寄存器、時鐘，所以相當于只有一個USBD，只有在需要同時使用USBD和CAN時，才啟用USBD2。

這里有兩個使用的注意點：

① 在USBD2的基地址偏移0x1000處寫0x0000 0001

② PA11和PA12引腳給USBD2使用，CAN使用其他引腳

3.6 運行代碼的速度有差異

相信有不少人都會用for或while循環做延時，但是在實際運用時，發現軟件延時在時間的精度上會有誤差。

由此可見，APM和STM的芯片在代碼的執行速度上有差異，大家千萬別把用在STM的延時循環直接套在APM上!可能會因為啟動時間不夠長而導致系統時鐘頻率不對(別問我怎么知道的，血的教訓[狗頭])。

當然，用定時器或者直接用時鐘周期做精準定時的話，那就no problem了~

3.7 Boot0引腳接地問題

正常情況下，從主存儲區(用戶Flash，地址為0x0800 0000)啟動，Boot0是必現接GND的。但是在查閱網上資料時，發現STM32F103ZET6的Boot0不接GND也能穩定從主存儲區啟動，APM32F103ZET6無法穩定從主存儲區啟動，有時候可以、有時候不能。

在實際應用中，如果是從主存儲區啟動，還是安安心心的按照官方的推薦將GND通過10kΩ電阻下拉到GND。

4 總結

以上是在mini板上編寫了簡單的測試代碼，且在網上搜集、整理了資料進行分析，STM32F103ZET6有的功能、APM32F103ZET6也有，而且APM32F103ZET6額外比STM32F103ZET6多了些功能。

初步判斷在不需要修改硬件、少量修改軟件(看具體使用了哪些模塊、哪些應用場景)的情況下，可以使用APM32F103ZET6是可以替換STM32F103ZET6，

另外，APM32F103ZET6在價格、供貨上也有優勢，國產真的太香了，兄弟們還猶豫什么快下手!!!
