引言

目前,我省電網2200V及以下變電站都采用調度自動化主站AVC功能對變電站的電壓無功進行自動控制,部分5000V變電站也逐步投入AVC功能,這項技術的應用大大提高了電網的實時控制能力,替代了調度監控人員人工投退電容電抗器組、調節主變檔位的工作,提升了調度監控人員的工作效率,為調度大集中機構改革提供了技術支撐。

各地AVC功能的應用都是從低電壓等級變電站(350V或1100V）開始的,對于這些變電站,100V側電壓是AVC控制的唯一電壓目標值,因此能夠保證站用變380V側電壓的合格,2200V電壓等級變電站也把100V側電壓作為AVC控制的主要目標值,這些變電站正常情況下都不會出現站用380V電壓過高或過低的情況。但是,5000V及以上變電站往往不把主變低壓側電壓作為AVC的控制目標,同時,站內投退無功裝置對主變低壓側電壓的影響又比較大,因此,在AVC控制過程中經常會出現電壓過高或過低的情況,嚴重影響變電站站用變直供電源設備的穩定運行,給變電站和電網的安全運行帶來了風險。

1存在的主要問題

目前5000V變電站AVC的自動控制策略存在如下關鍵技術問題:

(1）5000V變電站AVC只把5000V和2200V作為主要控制目標,沒有把350V側電壓作為AVC控制目標。

(2）由于5000V變電站的電容電抗器組容量較大,盡管其投退對5000V高壓側電壓影響不大,但對350V低壓側電壓影響較大。

(3）目前大部分5000V變電站已實現無人值班,監控人員發現站用變電壓過高或過低后,需要派人到現場處理,無法及時調整站用變電壓,達不到電網實時運行的要求。

(4）部分5000V變電站的站用變不具備有載調壓功能,即使有人值班,如需停電調壓,操作起來仍然困難。

以上技術問題可能造成的后果:站用變的380V電壓經常會出現電壓過高或過低的情況,站內直接由站用變供電的設備會出現告警,甚至?xí)Ｖ惯\行:主變的風扇停止運行會影響主變的降溫,導致主變損壞,影響電網的安全運行。

2解決問題的技術措施

要解決5000V變電站AVC控制存在的380V電壓過高或過低的問題,目前主要有如下技術措施:

2.1單邊閉鎖技術

這種技術需要先在主站AVC設定380V電壓側的上下閉鎖限值,在AVC控制過程中,如出現站用變380V側電壓越閉鎖限值,則閉鎖該變電站AVC對該站電壓有可能加劇站用變380V側電壓越限方向的控制,保留相反方向的控制。如設定380V電壓側的上下閉鎖限值分別為430V和330V,當主站端收到該站的380V電壓側電壓為430V及以上時,主站會閉鎖該站電容器組的投入和電抗器組的退出功能,如自動調主變抽頭功能投入,也閉鎖其調升電壓檔功能:但允許AVC退出該站電容器組和投入電抗器組功能繼續運行,如自動調主變抽頭功能投入,允許其調降電壓檔功能繼續運行。同樣,當主站端收到該站的380V電壓側電壓為330V及以下時,主站會閉鎖該站電容器組的退出和電抗器組的投入功能,如自動調主變抽頭功能投入,也閉鎖其調降電壓檔功能:但允許AVC投入該站電容器組和退出電抗器組功能繼續運行,如自動調主變抽頭功能投入,允許其調升電壓檔功能繼續運行。

這項技術會影響AVC的整體效果,但可保證站用設備的安全運行,適用于站用變不具備有載調壓開關的變電站。

2.2站內監控自動調壓技術

該技術擬在站內監控系統開發對站用變有載調壓開關進行實時調控的功能,設定380V電壓側的上下限值,出現站用變380V側電壓越限值時,站內監控系統控制模塊將對站用變有載調壓開關進行調檔,以保證站內站用變380V側電壓在設定的定值范圍之內。

這項技術需要在每個站內監控系統開發專用的功能模塊,且不具備預判功能,在運行過程中會造成短暫的過電壓,適用于站用變具備有載調壓開關的變電站。

2.3主站AVC聯動調整技術

在主站AVC獨立設置變電站站用

變AVC調壓站,采集變電站各站用變380V側電壓、有載調壓開關檔位信息和開關檔位遙控點上送主站系統,使主站具備對變電站內站用變在線調壓功能。

該技術需要在主站系統增加站用變AVC調壓站功能模塊,增加相應功能,包括對A、B、C三相電壓的上下限值Ua上、Ub上、Uc上和Ua下、Ub下、Uc下的設置、低壓電壓改變量動態更新、站用變檔位預調等功能。該技術可實現對站用電壓的預測,做到預調站用變檔位以避免站用電壓越限情況的發生,是本文探討的主要內容。

3聯動調整策略及調整流程

（1）站用變AVC調壓站的設置:可按變電站AVC模式在主站AVC模塊獨立設置,以變電站為單位,對于有多臺站用變的變電站,需考慮站用變在不同運行方式下的調壓策略:運行方式一般分為分列方式和并列方式。

（2）站用變AVC調壓站定值設置:分別設定A、B、C三相電壓的上下限值Ua上、Ub上、Uc上和Ua下、Ub下、Uc下,可以變電站內由站用變直接供電的設備所允許的最小變化范圍的最大值和最小值作為上下限值。

（3）低壓電壓改變量動態更新:oCs系統每天根據近30天變電站投退電容電抗器組對380V側電壓的影響幅度,分別自動計算出每電容器組和電抗器投退對A、B、C三相電壓的平均改變量AU容a、AU容b、AU容c及AU抗a、AU抗b、AU抗c等值。

（4）站用變檔位預調:變電站AVC投退電容電抗器組策略執行前,根據當前站用變低壓電壓值Ua、Ub、Uc和策略中需執行的電容電抗器組投退命令計算出策略執行后站用變低壓側各相電壓預測值。如果計算結果超出對應相的上下限范圍,則需要先在上下限范圍內進行反向調檔:若預測值在上下限范圍之內,則不動作。

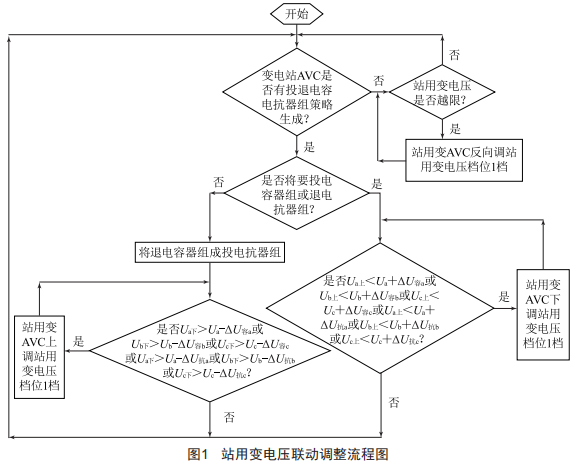

（5）站用變AVC調壓流程如圖1所示。

4結語

本文所探討的500kV變電站站用變電壓與主站AVC聯動調節技術不僅適用于500kV變電站,還可根據情況推廣到其他電壓等級變電站,可有效解決站用380V電壓過高或過低問題。此技術原理相對簡單,實施起來較為方便,且安全風險低,推廣應用方便。
