引言

緩沖器一般運用在電梯井道底坑內,是電梯出現蹲底或沖頂時能對轎廂(或?qū)χ兀┢鸬骄彌_減震作用的必不可少的終端行程安全保護裝置。

在中國,隨著制造業的不斷發展,對緩沖器的需求日益增大,但國內緩沖器的專門制造廠商及可提供的產品還較少,對于緩沖器的設計大多數仍停留在傳統設計階段。本研究課題利用壓力傳感器受力產生電信號的特性,使得電磁鐵產生磁場力,從而起到緩沖作用,降低因沖擊帶來的損失。文獻對本課題的研究內容進行了簡要分析及方案設計,文獻對壓敏電阻與壓力傳感器連接電路進行了初步分析,文獻對緩沖器的外部結構、壓力傳感器及其信號處理電路進行了優化選擇,為該類型課題的研究提供了一定的技術參考。

本文通過對影響電磁鐵緩沖器工作性能的結構參數進行初步分析并建立分析模型,為電磁鐵緩沖器結構及緩沖特性的改進和優化提供了研究基礎。

1緩沖器設計的整體方案及原理

1.1壓力檢測的基本原理

力學傳感器種類繁多,如電阻應變片壓力傳感器、半導體應變片壓力傳感器、壓阻式壓力傳感器等傳感器等,其中應用最廣泛的是壓阻式壓力傳感器,它價格較低,精度較高,并具有良好的線性特性。

1.2傳感器信號放大原理

通過傳感器連接放大電路,輸入端連接壓敏電阻,將壓阻式壓力傳感器連接入電路,并用放大電路放大信號,使信號更加明顯,便于電磁鐵接收,產生感應。

1.3電磁磁力轉換原理

對電磁鐵接收的信號進行分析,通過改變電磁鐵的通入電流,來改變電磁鐵產生的磁力,通過磁通電路殼體線圈匝數的增加和磁力放大電路來增大電磁鐵磁力的大小。

2壓力傳感測量

2.1傳感器器件選擇

考慮到經濟效益的問題,選用壓阻式壓力傳感器。因為本設計需要高精度的傳感器,故選用了硅壓阻式壓力傳感器和不銹鋼壓力傳感器。硅壓阻式壓力傳感器制作工藝兼容,成本較低,并且線性好,工藝成熟。傳感芯片貼于基座,并通過電阻焊方式焊接到不銹鋼外殼上。兩種基本傳感器的優點結合,才能滿足本系統設計中對壓力傳感器線性好、精度高、穩定性高的要求。

2.2壓力傳感原理分析

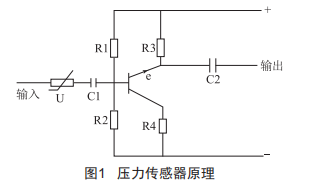

壓力傳感器的原理如圖1所示。

根據壓力傳感的輸出原理,經過壓力傳感輸入信號,輸出電信號,使電磁鐵導通,緩沖器開始作用。

傳感器的內部結構采用了橋式測量電路,不僅能使測量更加精準,還能增加測量的穩定性,使溫度變化對測量的影響降低。壓力傳感器外圍接口電路如圖2所示,該壓力傳感器外部有6根引線,1～4依次為輸出＋、供電-、供電＋、輸出-,5和6都是增益設置電阻。同時,圖2中使用恒流源供電,使該電路運行更加精準穩定。

3電磁鐵緩沖器結構模型

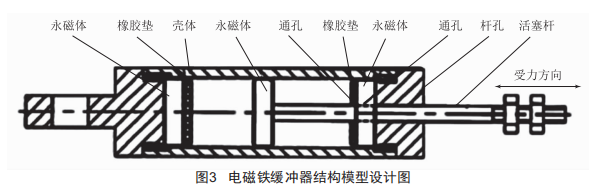

參考有關文獻,本設計電磁鐵緩沖器的結構模型如圖3所示。

4總結與討論

(1）本文建立了緩沖器分析模型,給出了壓力傳感的信號處理電路,有助于緩沖器的設計者提高設計效率和對現有產品進一步進行優化改進。

(2）電磁鐵緩沖器的電壓是影響其緩沖效果的主要結構參數,電壓大小將決定在相同撞擊載荷情況下,緩沖器吸收撞擊能量的能力強弱:如電磁鐵緩沖器的電壓過小,則無法起到緩沖和保護的效果。因此,對電磁鐵緩沖器相關參數的設計研究是提高緩沖器緩沖性能的關鍵所在。
