引言

10kV配電房是連接供電線路和企業生產用電、用戶居民用電的紐帶。在配電線路建設中,配電房建設的現場安全管控、進度管控、質量管控是核心,配電房的建設質量關系到供電的安全性和穩定性。緊緊圍繞基建工程安全、質量、文明三大核心,通過應用裝配式鋼結構等新材料、新工藝、新技術,以施工工藝精細化、工程管理規范化、樣板工程建設常態化為抓手,促進電網建設管理全面提升。

1傳統配電房建設存在的不足之處

（1）傳統的配電房建設為現澆建設,在施工工藝和質量監督方面監管難度較大。

（2）傳統的配電房施工過程中產生建筑垃圾和建筑污水,建筑粉塵較多,影響周邊環境,從而導致各種民事糾紛的產生。

（3）傳統的配電房建設施工周期長（土建平均施工工期超過50天）,土建部分和電氣部分全部完成需超過90天,無法滿足最新的業擴配套提速要求（從立項到竣工投產要在76天以內完成）。

（4）傳統的配電房施工過程需要采用腳手架搭建,存在一定的安全風險。

2裝配式鋼結構配電房（鋼結構＋復合墻體）的施工特點

（1）配電站主體結構采用鋼結構建筑,鋼結構建筑相比傳統的混凝土建筑而言,用鋼板或型鋼替代了鋼筋混凝土,強度更高,抗震性更好。

（2）由于構件可以工廠化制作,現場安裝,因而大大縮短了工期。

（3）鋼材可重復利用,極大地減少了建筑垃圾的產生,更加綠色環保。

（4）墻體采用新型復合材料墻板,大大減少了砌筑墻體的時間,外墻板采用擠塑成型水泥纖維板,具有保溫隔熱功效:墻板在工廠內預制完成,然后在施工現場組裝,減少了施工周期。

（5）現場安裝施工可大幅減少建筑垃圾和建筑污水的產生,降低建筑噪聲以及有害氣體及粉塵的排放。

（6）配電站外觀設計新穎,與周邊建筑遙相呼應,融合一致。

3實例分析

在江門市蓬江區環市街群星丹井股份合作經濟社業擴配套工程的建設過程中,我們新建配電房1座,630kVA油浸變壓器2臺,高壓環網柜6臺,直流屏1套,低壓開關柜7臺,安裝60kw直流充電樁2套,發電車應急電源快速接入箱1臺,5.5kw光伏發電系統1套,智能監控設備1套。通過積極開展新設計、新技術、新工藝、新材料、新設備的探索及應用,打造優質配網標桿工程。

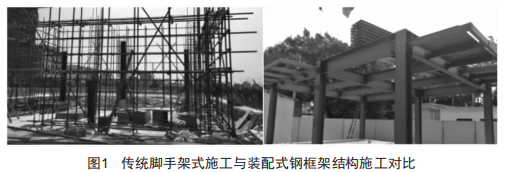

（1）配電房采用裝配式鋼框架結構,不存在隱蔽工程驗收,有利于施工工藝和質量監督管理。同時用鋼板或型鋼替代了鋼筋混凝土,強度更高,抗震性更好。屋面采用樓承板＋現澆碎屋面設計方案。梁柱及樓承板均可大量訂購,施工快捷方便:樓承板＋現澆碎屋面既節省模板,施工簡易,又能有效保溫、防水。由于不需要腳手架,施工更加方便快捷,同時電氣能同步進行施工。傳統腳手架式施工與裝配式鋼框架結構施工對比如圖1所示。

（2）主要構件均為工廠標準化生產,質量有保證。同時材料本身具有良好的環保性能,現場安裝施工也可大幅減少建筑垃圾和建筑污水的產生,降低了建筑噪聲及有害氣體及粉塵的排放:墻板在施工現場進行組裝（圖2）,減少了施工周期。

圖2墻板安裝

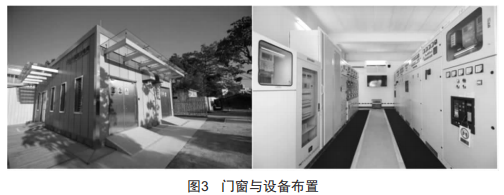

（3）配電房的門窗、插座開關等在施工圖設計時已合理布置位置及尺寸（圖3）,配電房墻板廠家只需根據圖紙標注預留位置,現場墻板安裝時,無需二次開孔和切割,提高了預埋布線的精準度和安裝美觀度,降低了現場施工的噪聲,有利于高、低壓柜等設備布置整齊劃一。

（4）在安全管理方面,采用視頻實時傳輸技術的現場安全管理一作業人員佩戴智能安全帽,通過前置攝像頭將作業實景回傳到項目部,作業人員可以與項目部溝通,實時商討現場作業問題,項目管理人員可以實時監控到作業情況,及時糾正危險動作,有效降低了現場作業人員的作業安全風險,提高了現場施工質量。

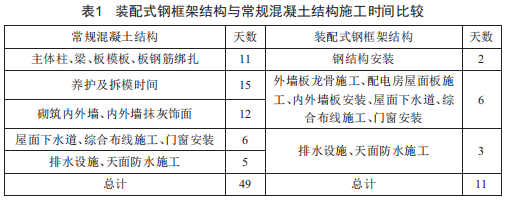

（5）在施工進度方面,采用裝配式鋼框架結構相比常規混凝土結構,可大幅度減少施工時間（表1）。

（6）配電站外觀設計新穎,傳承傳統的南網電房色系,利用分色及局部造型,營造完美和諧的視覺效果,與周邊建筑遙相呼應。此項目榮獲廣東電網2018年度"安全、優質、文明"樣板工程以及2019年度中國南方電網優質工程獎。

4結語

采用預制裝配式技術,現場施工作業量和污染排放量明顯減少,與傳統施工方法相比,建筑垃圾大量減少,最大程度地降低了對周邊環境的污染,真正實現了綠色、環保、低碳、節能。裝配式模式與傳統建造模式相比,不僅節約了人力資源,提高了施工工藝水平,縮短了工期,簡化了工藝流程,統一了工藝標準,同時還提高了機械化施工的效率,有利于配電房建設的規范化、標準化,易于推廣。
