引言

《煤礦安全規程》規定,在煤礦掘進工作面用于煤礦瓦斯監測的瓦斯傳感器安設在掘進工作面迎頭進風向的對側,距離工作面迎頭不大于5m,距離巷道頂板300mm,距離煤幫200mm。

隨著掘進作業的進行,掘進工作面不斷向前推進,要求瓦斯傳感器跟隨掘進工作面迎頭及時移動,防止超出《煤礦安全規程》規定的距離要求。

由于該瓦斯傳感器移動頻繁,使得該瓦斯信號線吊掛混亂,信號線直線度差成為亟需解決的問題。

鑒于此,使用手動絞盤和細油絲繩,通過一定的方法吊掛該瓦斯傳感器信號線,能很好地解決瓦斯信號線吊掛混亂、直線度差的問題,有效提高了煤礦機電設備的標準化管理水平。

1手動絞盤吊掛瓦斯信號線的原理

在綜掘巷道掘進工作面設置有用于存放電氣設備的電氣平臺,為了保證掘進工作面供電電纜在電氣平臺處人行側的行人高度,在電氣平臺上安裝有倒L型支架。利用這一有利條件,在電氣平臺上制作一個支撐架,把手動絞盤固定在支撐架上,使其與電氣平臺成為一體。

由于綜掘巷道電氣平臺在一天的進度循環中一般距離掘進工作面迎頭40m左右,所以采用50m長的細油絲繩一端固定在絞盤上,在倒L型支架的頂端掛一個小型滑輪。由于巷道采用的是錨桿鋼筋網形式支護巷道頂板,所以在倒L型支架對側的行人側巷幫錨桿上,根據瓦斯信號線需要吊掛的高度,同樣也掛一個小滑輪:把細油絲繩穿過這兩個小滑輪,在手動絞盤上存儲有一定數量的細油絲繩。根據瓦斯信號線需要吊掛的高度,把細油絲繩的另一端固定在掘進巷道工作面迎頭鋼筋網的支護幫錨桿上。

為了保證掘進機割煤的安全距離,一般把該細油絲繩的另一端固定在掘進巷道工作面迎頭倒數第二片鋼筋網的支護幫錨桿上。然后根據需要把電氣平臺上備用延伸的瓦斯信號線取出大約65m左右,沿倒L型支架繞過兩個小滑輪,敷設至巷幫側滑輪出口處。

在滑輪的出口處預留夠拉緊細油絲繩的位置,開始把瓦斯信號線與細油絲繩使用小型捆線帶每隔300mm拉緊并捆扎一處,一直捆扎到細油絲繩距離掘進工作面迎頭的一端,剩下的備用瓦斯信號線盤放在用于吊掛瓦斯傳感器的一體化支架上。絞動手動絞盤,拉緊細油絲繩,隨著細油絲繩的拉緊,附著在細油絲繩上的瓦斯信號線也一并拉起并成一條直線。

隨著生產作業班組掘進作業的進行,掘進工作面迎頭不斷向前推進,當推進至瓦斯傳感器距離掘進工作面迎頭大于5m時,由生產作業班組人員根據需要及時釋放盤在瓦斯傳感器一體化支架上的瓦斯信號線,手動將瓦斯信號線拉成直線,剩余的備用瓦斯信號線繼續盤放在瓦斯傳感器一體化支架上,并吊掛在掘進工作面迎頭幫錨桿上。直到掘進作業一天循環結束,釋放完存儲的備用瓦斯信號線。

2手動絞盤吊掛瓦斯信號線的應用

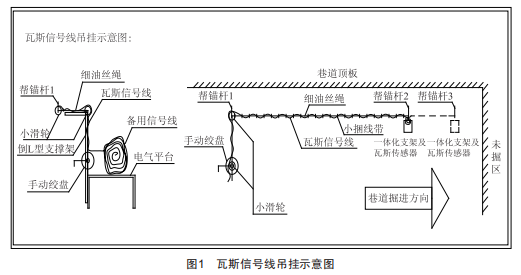

瓦斯信號線吊掛示意圖如圖1所示。檢修班組每天沿巷道掘進工作面掘進方向拉移電氣平臺前,先手動絞動絞盤,放松細油絲繩,一并取下吊掛在巷道人行側幫錨桿1上的小滑輪及其相應的細油絲繩、瓦斯信號線,在電氣平臺上找合適的位置(以不影響電氣平臺安全拉移為原則）,將取下的小滑輪、細油絲繩、瓦斯信號線一起妥善放置在電氣平臺的合適位置上。

然后通過一定方法拉移電氣平臺,由于電氣平臺的拉移,必然導致細油絲繩及瓦斯信號線松弛拖落在巷道底板上,所以在拉移過程中必須注意防止細油絲繩及瓦斯信號線掛卡在巷道底板的其他物體上導致意外事件的發生。當電氣平臺安全地拉移到目標位置后,再把原先摘下的臨時存放在電氣平臺上的小滑輪、細油絲繩、瓦斯信號線一并繼續吊掛在巷道人行側巷幫相應位置新的幫錨桿1上。把掘進工作面迎頭的瓦斯傳感器及其備用的瓦斯信號線收起,并繼續一圈一圈整齊地盤放吊掛在幫錨桿2上的瓦斯傳感器一體化支架上。

再然后把掘進工作面迎頭側細油絲繩的一端從幫錨桿2上取下,同瓦斯一體化支架、瓦斯傳感器、盤放在瓦斯一體化支架上的備用瓦斯信號線,沿巷道掘進工作面掘進方向一并移設到掘進工作面迎頭合適的位置,并固定在掘進工作面迎頭相應的幫錨桿3上。

通過絞動固定在電氣平臺上的手動絞盤,拉緊細油絲繩。拉緊過程中時刻注意細油絲繩及瓦斯信號線的升起狀態,防止細油絲繩及瓦斯信號線掛卡在巷幫其他物體上,導致意外事件的發生。

隨著細油絲繩的拉緊,附著在細油絲繩上的瓦斯傳感器信號線也隨著細油絲繩一起拉起呈直線狀態。這樣就完成了一個正規循環的移設作業內容。

3結語

手動絞盤的投入使用,有效地解決了以往瓦斯信號線吊掛混亂、直線度差的問題,提高了煤礦機電設備的標準化管理水平,滿足了現代化礦井的生產需求,縮短了瓦斯信號線吊掛的施工工期,減少了工人的勞動強度,為煤礦的安全生產提供了有力保障。
