引言

某電廠#3機組1999年投產,汽輪機為300Mw亞臨界機組。2012年5月,#3機組開始進行通流改造,將機組增容至330Mw。汽輪機本體部分僅保留高中低壓外缸,其余轉子、隔板等缸內部件全部進行了更換:調速部分的高壓主汽閥及高調閥、危機遮斷器、超速保護試驗集成塊等也進行了更換。

改造完成后,機組存在高負荷運行時軸系振動不穩定現象。2013年7月13日,由于主蒸汽流量增加,造成因軸系振動超標保護動作導致機組跳閘的事件。

1噴嘴室結構、高調閥閥序及行程情況

1.1汽輪機噴嘴室結構

#3汽輪機噴嘴室結構如圖1所示。#4噴嘴室在右上方,#1噴嘴室在右下方,#3噴嘴室在左下方,#2噴嘴室在左上方。噴嘴室編號與高調閥編號對應。

1.2高調閥閥序

汽輪機順閥運行時,高調閥常規開啟順序為:#1、#2一#3一#4。汽輪機掛閘后,#1、#2

高調閥同時開啟,然后開啟#3高調閥,最后開啟#4高調閥。

汽輪機經通流改造后的運行初期,發現#3高調閥開啟會造成轉子振動突增。后將閥序改為#1、#2一#4一#3,優先開啟#4高調閥,最后開啟#3高調閥。

1.3高調閥行程

#3高調閥全行程為56mm,預啟閥行程為6mm。#3高調閥閥位超過10%時,其預啟閥行程走完,主閥開啟,#3噴嘴室主蒸汽流量開始大幅增加。

2機組振動突增分析

21機組跳閘前振動發展情況

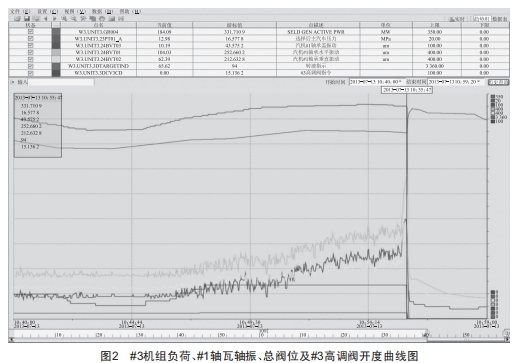

機組跳閘前的運行狀況如圖2所示。

10:45,汽輪機總閥位指令大于89%,#3高調閥開始開啟,此時#1軸承瓦振9.8um,轉子x向振動77.2um,轉子Y向振動54.3um。隨著#3高調閥開啟,#1軸承瓦振、轉子x/Y向振動開始增加。

10:51,#3機組負荷331Mw,DEH汽輪機總閥位指令94%,#3高調閥開度15%,#1軸承瓦振23.3um,轉子x向振動增加至129um,轉子Y向振動增大至85.1um。

10:55,#3機組負荷331Mw,DEH汽輪機總閥位指令94%,#3高調閥開度15%,#1軸承突然增大至瓦振43.5um、平振252um、垂振212um,保護動作跳機。

2.2原因分析

#1、#2高調閥開啟時,其對汽輪機轉子的沖擊力相互抵消,軸系振動穩定。#3高調閥開啟時,其對汽輪機轉子的沖擊力為斜向上,導致汽輪機轉子受力不平衡,汽輪機轉子穩定性變差。#3高調閥預啟閥行程走完,主閥動作后,#3噴嘴室主蒸汽流量大幅增加,導致轉子所受向上的力急劇增加,振動突增導致機組跳閘。

3處理措施及效果

處理軸系振動不穩定的根本措施是通過處理各轉子不平衡量、調整轉子中心以及各軸承的承載來實現,必須在大修期間才能得到徹底處理。在機組未到大修期之前,無法通過上述檢修手段進行處理,只能通過運行控制措施來處理該問題。

具體控制措施:

(1）改變順序閥閥序為#1、#2二#4二#3,將#3高調閥放在最后開啟。(2）調整#3、#4高調閥開啟的重疊度,#4高調閥全部開完后,才開啟#3高調閥。即#1、#2、#4高調閥三閥全開后,才開啟#3高調閥。具體的閥位指令如表1所示。

采取改變高調閥閥序和調整高調閥開啟重疊度的措施后,#3機組即在#1、#2、#4三閥全開的情況下能夠帶動額定負荷,避免#3高調閥開啟后引起軸系受力變化造成的振動突增。改變機組高調閥重疊度后,機組在額定負荷下軸系振動低于100μm,汽輪機在高負荷下能夠安全穩定運行。

4結語

(1）汽輪機出現軸系振動失穩的情況后,可以通過改變噴嘴的配汽方式和高調閥重疊度來抑制汽輪機軸系的振動,在不具備揭缸檢修的條件下維持機組安全運行。

(2）汽輪機軸系的振動影響因素較多,改變高調閥閥序和配汽方式僅為保持機組運行的臨時措施,從根本上解決問題還需要在汽輪機組解體檢修期間進行有針對性的調整和處理,以確保汽輪機組長期穩定地運行。
