引言

生物質能的開發利用,對我國經濟建設起到了非常大的作用,特別是對于農村地區來說,因?yàn)樯镔|(zhì)能的利用基本都是通過使用生物質燃料提供能量,而生物質燃料一般主要是農林廢棄物,如秸桿、鋸末、甘蔗渣等。對于我國這樣的農業大國來說,高效利用生物質能的意義十分深遠,特別體現在帶動農村發展上面,能減小我國的貧富差距。然而直接燃燒農林廢棄物是不可取的,由于原料成分含水率過高,利用率很低,且成本較高,所以需要對其進行加工處理才能投入市場使用。

生物質燃料致密成型技術研究始于20世紀初,目前世界上對其已有幾十年的研究歷史,具備了相應的理論技術和實踐操作的基礎。目前市場上針對生物質燃料顆粒的成型機構有很多種,不過由于這些加工設備存在成本較高、體積較大、不利于轉移等問題,大多應用于規模相對較大、大批量處理的企業,并不符合家庭規模加工的要求。最重要的是成型后的燃料燃燒不夠徹底,這主要是因?yàn)槌尚瓦^(guò)程使生物質燃料顆粒內部緊密堅固,導致無法燃燒到內部,利用率不夠高,不易燒盡。

針對上述問題,本文對生物質燃料粉碎顆粒成型機的成型機構進行了改進,使最終顆粒形成空心圓柱,方便燃燒充分,提高利用率,減少剩余殘?jiān)?

1成型系統工作原理

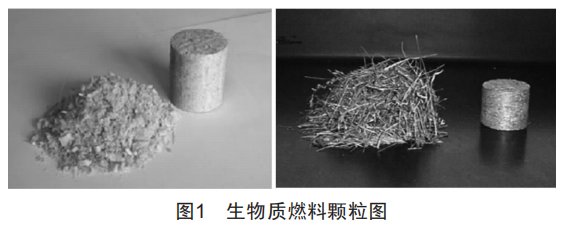

本文設計的擠壓成型機構中,通過壓銀與成型碾盤的相對運動,使原本松散雜亂的粉碎顆粒在摩擦力的作用下,逐漸被擠壓成密度較大、形狀規則的條狀生物質燃料,由于在壓?？字泄潭ㄐ⌒吐葜?使燃料顆粒在成型過程中形成中空狀態,得到顆粒呈空心的圓柱體,最后在成型碾盤下方的小口處被擠壓入下方的出料室中。在出料室內達到一定長度后,通過刮料片的自動作用,對加工處理完成后的條狀生物質燃料進行切削,最終成為規格統一的每段長4~6mm的生物質燃料顆粒。圖1為生物質燃料顆粒圖。

下面對壓銀擠壓物料進行力學模型分析。

壓銀壓力P和平模內表面反作用力R作用于原料,攫取物料需滿足以下條件:

式中,f1為平模板與物料間的摩擦系數:f為壓銀與物料間的摩擦系數:7為壓桿所受轉矩,N·m。

其中

整理后可得物料攫取條件為:

根據已知物料在模孔內的軸向壓應力和沿孔徑方向物料無變形兩個條件,由廣義胡克定律可得出物料的徑向壓應力:

式中,P(x)為物料徑向壓應力:μ為物料的泊松比。

?？自诔惺軓较驂簯?yīng)力時也受切向摩擦力F作用,摩擦力由徑向壓力產生。受力分析建立平衡方程:

式中,g(x)為?？浊邢蚰Σ亮?r為膜孔半徑,m。

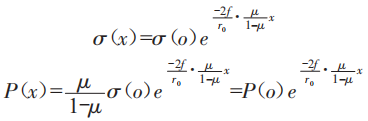

經積分后可得:

式中,r(o)為?？變?nèi)壁對物料的軸向壓應力:P(o)為模孔內壁對物料的徑向壓應力。

從上式可知,由于物料種類不同,其摩擦系數也不同,因此攫取角α也不同。生物質物料的摩擦系數一般為0.1~0.7。若

f=f1,則攫取角區域α在22.6o~70o。物料受的軸向壓應力、模孔徑向壓應力以及?？浊邢蚰Σ亮Χ茧S模孔長度呈指數變化,在?？變?nèi)表面處達到最大值,然后隨模孔長度的增加逐漸減小。

2改進后的成型機構工作原理

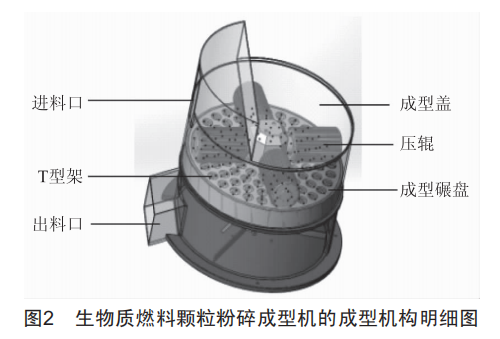

圖2為生物質燃料顆粒粉碎成型機的成型機構明細圖。

成型系統采用的方法是銀模碾壓式成型,基本的工作部件由壓銀和壓模兩部分組成,其中壓銀繞銀軸轉動,并且在壓銀的外周加工有槽,用于壓緊原料而不致打滑。經過粉碎后的原料通過輸送機構被輸送到成型系統,在成型機構工作的過程中,四個壓銀同時進行工作,提高效率。在擠壓成型的過程中,生物質中含有的木質素、糖分、蛋白質和淀粉受熱變形,最后生物質物料被擠壓成具有一定強度和密度的燃料顆粒。壓銀與成型碾盤的旋轉速度在擠壓成型過程中起到至關重要的作用,因此需要使其轉動速度維持在合適的范圍內,確保最終擠壓成型出來的顆粒符合要求。

同時,我們?cè)趥鹘y(tǒng)的直孔型成型孔基礎上,在壓模孔中固定了T字架,并利用螺栓固定。這樣使得物料在經過擠壓成型機構后,形成的最終的圓柱狀生物質燃料顆粒呈中空形式。由該成型孔加工出的生物質燃料顆粒與空氣的接觸面積增大了,雖然總體積減小,但利用率被提升了,含水量也更低,更加容易被點燃并燃盡,更深一層地促進了對生物質資源的利用,提高了生物質能利用率,擁有巨大的生產空間價值,實現高效低耗。中空生物質燃料顆粒具有目前市場上其他生物質燃料顆粒所沒有的特點。該成型機構的改進設計使得加工成型碾盤的加工工藝變得相對簡單,工作時的能耗也相對降低了。

3結語

擠壓成型作為生物質燃料顆粒成型工藝過程中的最后一步工序,在很大程度上決定了最后所加工出的生物質燃料顆粒是否滿足要求,在整機設備中占據著極為重要的地位。本文的設計是將目前市場上應用最廣泛的成型機構,即平模成型機與環模成型機有效結合起來,使得生物質燃料顆粒的加工率得到較大程度的提高,最后所得的生物質燃料顆粒質量也
