引言

隨著環保壓力的逐步加大,天然氣作為一種新型清潔能源,近年來在城市供熱系統中的應用日漸增多。新技術、新設備不斷涌現,傳統的燃氣鍋爐以及直燃機組受到功能和結構形式的限制,已經不能完全滿足用戶的需求。熱泵技術是近些年備受關注的新能源技術,它不同于人們所熟悉的可以提高位能的機械設備泵,而是先從自然界的空氣、水或土壤中獲取低品位熱能,經過輸入少量外部能量,再向人們提供可被利用的高品位熱能。熱泵在工作時,其本身消耗一部分能量,把環境介質中貯存的能量加以挖掘,通過傳熱工質循環系統提高溫度加以利用,整個熱泵裝置所消耗的功僅為輸出功中一小部分,因此,采用熱泵技術可以節約大量高品位能源。按照能量來源的不同,可以分為空氣源熱泵、水源熱泵、土壤源熱泵等。

1空氣源熱泵技術介紹

1.1空氣源熱泵的分類

空氣源熱泵技術按照工作原理的不同,可以分為吸收式熱泵和壓縮式熱泵兩類。吸收式熱泵一般包括發生器、冷凝器、蒸發器、吸收器與熱交換器五個部分。吸收式熱泵使用的工質為溴化鋰或氨水。壓縮式熱泵一般由壓縮機、冷凝器、蒸發器、膨脹閥組成,使用的工質為新型環保制冷劑R410A。由于吸收式熱泵技術應用在北方嚴寒地區的制冷效果差,吸收式熱泵機組在國內中部地區多用于供暖,夏季制冷、冬季采暖的模式在國內暫無案例,吸收式機組體積相對壓縮式熱泵機組體積過大。因此,對于砂山辦公場所的改造,選擇使用壓縮式空氣源熱泵。

1.2壓縮式空氣源熱泵技術原理

壓縮式空氣源熱泵的技術原理就是利用逆卡諾原理,以電動或者燃氣驅動壓縮機運行,吸收空氣中大量的低溫熱能,通過壓縮機的壓縮變?yōu)楦邷責崮?是一種節能高效的熱泵技術。燃氣作為驅動能源的機組成為GHP,電力作為驅動能源的機組叫做EHP。

壓縮式空氣源熱泵,將空氣從蒸發器吸入,在頂端冷凝器排風口排出,利用溫差與空氣換熱,吸收空氣中的熱能,并經過轉化后利用,達到節能的目的。整個循環過程不會對空氣質量造成任何影響,是真正環保、無污染的節能產品。圖1是壓縮式空氣源熱泵的工作原理。

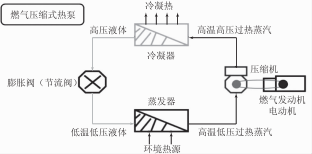

圖1壓縮式空氣源熱泵的工作原理

1.3壓縮式空氣源熱泵技術的節能原理

同樣應用于采暖,輸入的燃氣熱能或電能僅為工質的轉化所需能量,空氣源熱泵的主要能量來源于空氣,這部分能量占整體能量來源的60%~70%,因此,與傳統的燃氣鍋爐相比,空氣源熱泵的供熱效率是原來的1.8~2倍?？諝庠礋岜玫墓ぷ髟肀ＷC了其節能優勢,GHP相對于EHP,其輸入的能量為一次能源的天然氣,相對于二次能源的電能不用經過能量轉化,效率更高,同時也不會帶來環保問題。

2燃氣空氣源熱泵空調系統的介紹

2.1燃氣空氣源熱泵(GHP)系統的組成

GHP系統一般由室外機、室內機、連接管路、配套系統構成。其中,室外機是GHP的主機,一般設置在建筑物的屋面上,便于與熱源(空氣)進行熱交換:室內機是終端機,設置在建筑物內,在建筑物房間內完成熱交換:連接管路包括氣相冷媒管、液相冷媒管、冷凝水管、控制線路等,此部分連接管路既可以在室內設置,也可以在室外設置,考慮到北方寒冷的氣候特點,防止熱量損失,北方地區一般設置在室內:配套系統一般是指為主機提供動力的系統,如燃氣系統、電力系統,以及室內輔機等相關配套設備:GHP的工質采用的是對大無污染的R410A。

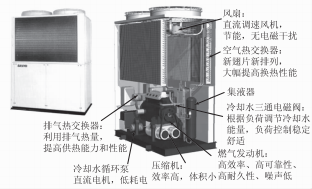

2.2燃氣空氣源熱泵(GHP)主機結構特點GHP的主機結構如圖2所示。

圖2GHP主機結構示意圖

主機性能具備以下優點:(1)主機采用直流冷卻水泵和直流調速風機調節風扇轉速,負荷控制穩定,直流控制為以后的發展方向(直流節能):(2)主機根據負荷變化,調節冷卻水三通電磁閥控制冷卻水能量:(3)燃氣發動機部分采用高效率、高可靠性、高耐久性的無級變速發動機,控制機組負荷,既達到很好的變頻效果,又不會產生變頻帶來的電磁干擾:(4)壓縮機采用效率高、體積小的回轉刮片形式,提高制冷循環的效率:(5)熱交換器采用專用的排氣回收式交換器,可以收集發動機及排煙的熱量,提高制暖性能。

3燃氣壓縮式空氣源熱泵(GHP)技術優勢

燃氣壓縮式空氣源熱泵的制熱效率高,CoP達到1.8。機組在-20~43℃的環境下穩定運行,對外部環境有良好的適應性。機組采取PLC智能化控制,燃氣消耗根據室內負荷,采用PID無級調節,水溫自動控制,達到舒適與節能的完美結合。選用新型扇葉結構,優化風場設計,大幅降低運行噪聲。機組采用低噪減震設計,地面、樓頂均可安裝。

(1)適用范圍廣,適用溫度范圍在-20~43℃都可正常使用,可連續加熱或制冷,適合各類型建筑物使用:

(2)運行成本低,節能效果突出,投資回報期短,空氣源熱泵可節省70%的能源,運行費用低:

(3)環保型產品,無任何污染,無任何燃燒外排物,不會對人體造成損害,具有良好的社會效益:

(4)性能穩定,不受環境影響,產品一年四季全天候運行,不受夜晚、陰天、下雨及下雪等惡劣天氣的影響:

(5)占地面積小,熱泵占地空間很小,一般安裝在建筑屋頂層,外形與空調室外機相似,減少占地面積95%:

(6)安全性能好,無任何隱患,采用間接加熱方式與水交換熱量,沒有漏電、漏氣等安全隱患:

(7)可以建立多聯機系統,可把多組相同或不同型號的熱泵機組并聯使用,使用靈活,負荷可以靈活輸出,滿足用戶不同的使用需求:

(8)實現系統運行自動化,自動運行,無需人員值守:

(9)使用壽命長、維護費用低,使用壽命長達15年以上,設備性能穩定。

4結語

天然氣作為清潔、可靠的一次能源,在未來的城市供暖系統中所占的比例會逐步提高,而燃氣壓縮式空氣源熱泵作為一種新型的節能產品,將燃氣與空氣完美結合,具有運行費用低、社會效益高、舒適環保、安全可靠的特點。隨著沈陽燃氣公司砂山辦公場所項目的建成,燃氣壓縮式空氣源熱泵機組勢必會在北方地區得到良好的推廣與發展。
