引言

截至目前,茂名地區全市范圍內已安裝并投運終端數目達2000臺,至"十三五"結束,要求達到配網自動化全覆蓋后,終端數量將達5000~6000臺。

終端的狀態數據是能最直觀地反映終端質量問題的標準,當終端批量掉線時,若不及時處理,故障將會持續擴大,嚴重時將影響調度員監盤。

面對部分終端出現異常的情況,如何對終端運行數據進行統計分析,并快速定位異常終端所在服務器、所在端口、所在進程及所在地區,找到終端發生異常的規律,成為相對迫切需要解決的問題。

為進一步規范信息管理,提升監控業務水平,縮短運維人員對于終端異常的處理時間顯得格外重要。

1研究的意義

由于配電網絡結構復雜,點多面廣,因而對設備和信息的組織可根據具體情況采用不同的結構,目前,"主站一終端"這種模式應用廣泛,適用于配電網絡規模較小、信息分散的情況。配電終端是配電自動化系統的基礎單元,其性能與可靠性將直接影響整個系統的有效性。從配電自動化主站端運維方面看,終端掉線主要與終端所在的網絡環境、裝置本身以及oCs系統運行情況有關,而導致異常成批出現的原因有多種,例如某地區信號狀態差、oCs系統與該終端通信的端口被占用、oCs系統中管理該終端的進程假死、終端裝置本身質量問題等等。

終端裝置成批出現異常會導致終端在線率嚴重下跌,嚴重影響調度員判斷及監盤。當終端成批出現異常時,以更直觀的方式統計并展示終端所在的地區、進程、端口及服務器,能快速讓運維人員知道異常點在哪,對于分析以及處理終端運行情況有非常大的幫助!無論調度專業還是自動化專業都非常需要這種技術的應用。

終端掉線數據是體現終端質量的重要標準之一,當終端掉線情況成批出現時,面對海量的終端運行情況,目前的排查方法僅為通過界面工具一個個排查,因此,工作人員很難從中分析出終端成批掉線的深層原因,很難找到終端成批掉線的源頭。

可視化終端在線工具可深度展現數據結果,并對形成過程進行深度挖掘,有助于從現有數據中獲得更深層次的信息,使運維人員能夠快速把握其中的異常及關鍵信息,從而進一步對決策產生直接有益的影響。

2配電終端接入數據分析的整體架構

多維度分析可以更全面地利用已有的終端接入數據,對終端整體的運行狀況進行判斷,提高運維人員面對緊急問題時決策的準確性和可實施性,讓運維管理人員及時掌握配電終端的性能指標、運行狀態和運行風險,同時可提高缺陷分析、診斷的效率和水平,縮短處理時間,準確對問題進行定位并及時進行處理。

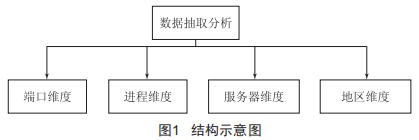

結構示意圖如圖1所示。

充分利用shell語言的便捷及高效性,對終端接入數據進行快速分析、呈現,并通過系統自帶的Excel軟件,以餅圖、柱狀圖等形式進行多維展示,展示顆粒度包括管理服務器、進程、端口、該端口管理終端的在線率、該端口管理終端的網絡情況,可指定特定端口查詢,并支持人工篩選服務器。該工具支持在主站系統一區工作站及安全接入?yún)^(qū)發布并展示,主要針對運維人員使用。

3終端異常情況分析的應用

3.1終端異常的分析

主要針對FTU、DTU類型終端,當終端所在地區基站信號不好或者裝置通信模塊異常時,會導致網絡狀態異常,一般分為無ping、無TCP鏈路建立、頻繁中斷三種。

對于無法ping通裝置,這類故障只能現場處理,對于此類終端,可以提取其位置信息和運營商信息,若是同一區域故障,則很可能為該區域的運營商基站損壞導致。

無TCP鏈路建立和頻繁中斷則可以先從主站側找問題,若大多數異常終端都被同一進程管理,則可側面證明該管理進程出現異常。管理進程的服務器同理。通過類似結果驅動原因的思路,將能快速定位問題、解決問題。

3.2數據抽取規則

在數據抽取的過程中,調用平臺的內存庫接口查詢數據,如何快速建立關于通信服務器到端口以及端口到終端IP的對應關系則為最關鍵的一步。在配網主站中加入終端的參數后,會形成一套對應關系,以東方配網主站為例,其為:服務器一RTU一通道一串行路徑,服務器、IP和port都能在通道參數中找到。一個port可對應多個終端IP,但在正常情況下一個port只能由一個終端服務器管理。當發生在線率異常時,主站會在實時庫中更新各終端狀態,從終端服務器開始到端口到終端的遍歷,即可完成對所有終端狀態的收集。

對于常規方法,若要知道配置了某端口的終端在線情況,遍歷一次通道參數即可完成,但由于多端口遍歷,則檢索時間大大增加。為此,使用map容器技術,在遍歷通道參數時,分別在內存中建立服務器到端口、端口到終端的map容器,則在做數據統計時,可一次獲取所需要的數據,時間復雜度從n2直接降到1。使用該算法能夠很好地解決端口多、對應關系復雜的統計問題,全部數據遍歷一遍只需6s。

3.3對端口的終端在線情況進行統計

對當前時刻的終端在線率信息內容,基于"服務器一進程一端口一掉線個數一總數一在線率"的平衡式展示邏輯,對抽取的數據進行展示,最后對異常終端進行網絡和內存庫參數檢查,并列舉所有的異常終端信息,點擊"查詢"即可得到結果。

統計結果生成相應信息內容的詳細記錄,具體樣式可參考表1。

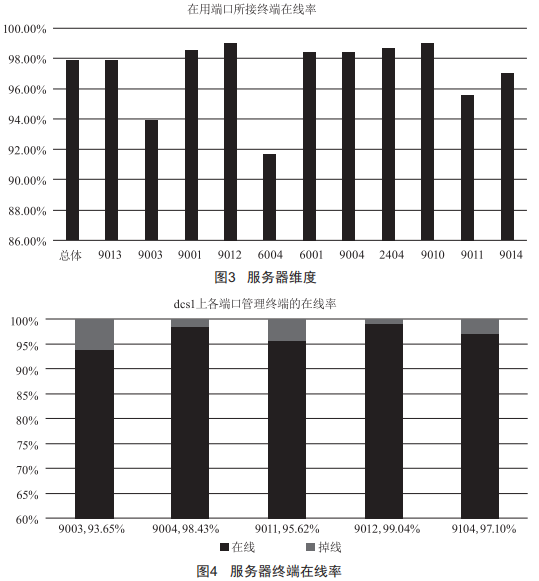

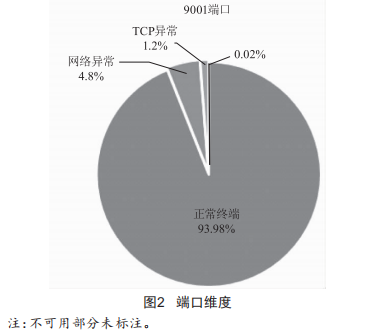

報表提供結構樹選擇,運維人員可以只選擇自己關心的端口或進程,查詢后就只顯示選定的結果。報表可以對查詢結果進行不同維度的展示,對于網絡維度,顯示是網絡異常還是TCP建立異常:對于在線率,會在端口的維度進行分析,讓運維人員實時了解各端口的不同情況。模板如圖2、圖3、圖4所示。

網絡維度分析分為網絡異常和TCP建立異常,該類方式可按終端是否能ping通和是否穩定建立TCP連接的情況進行分類,對于具體端口,在通常情況下,若批量出現無TCP連接且網絡正常的情況,則很可能為管理該端口的進程出現異常。端口維度中,可根據管理終端的端口對終端在線率進行分類,對比總體在線率可直觀地得到哪些端口的在線率整體偏低,可針對性地進行整改。服務器維度中,則是在端口維度的基礎上進行再分類,目的是能判斷是否為某服務器整體出現異常。

4結語

隨著配網建設的快速推進,終端接入數量也呈現出幾何上升的狀態,對終端數據的分析能夠更快速、更靈活、也更全面地展示當前終端狀態,對終端根據端口、進程及管理服務器進行分類分析,可快速診斷出異常點,減輕運維人員的運維壓力,再加上在系統運行中積累的數據和經驗,有利于持續改進配網自動化系統設計、缺陷管理等工作的水平。
