1項目背景

管帶機在運行中也會出現膠帶跑偏,嚴重時輸送過程中會發生物料撒落、成圓托銀夾傷膠帶等現象,導致管帶機無法正常運行。

目前帶式輸送機膠帶的調偏基本都采用人工操作,即通過增減墊片的方法來實現成圓托銀的傾斜。當圓管帶逆時針扭轉時,通過逆時針調整托銀,使輸送帶受到持續的逆時針方向的扭轉力,實現輸送帶順時針旋轉。

2調偏托銀總體方案設計

2.1普通帶式輸送機托銀自動調偏的受力分析

膠帶偏向哪一側,則槽形托銀組的那一側朝皮帶機前進方向前移,或另外一側后移。針對普通帶式輸送機開發有一種自動調偏的托銀組(圖1),當膠帶向一側跑偏時,膠帶邊緣碰到立銀,在橫向力的作用下,帶動上橫梁繞回轉軸旋轉一定角度,使調偏托銀組產生前傾,實現跑偏膠帶的自動糾偏,確保輸送帶的對中運行。

1一立棍;2一槽型棍子;3一上橫梁;4一下橫梁;5一底座;6一回轉軸。

圖1自動調心托銀組

2.2基于運動狀態設計的鐘擺式調偏托銀

對托銀的運動狀態進行分析總結,得出鐘擺式的擺動運動軌跡,于是進行進一步設計。針對所需裝置的三大特性一繞定軸轉動、具備托銀、穩固支撐,設計了如圖2所示的"鐘擺式自動調偏托銀",由軸承座、托銀、用于底部支撐的萬向輪組成,來達到讓托銀繞定軸轉動并且萬向輪提供其轉動時所需的支撐力,使結構穩定。

圖2鐘擺式自動調偏托銀

3鐘擺式調偏托銀

3.1自平衡調節原理介紹

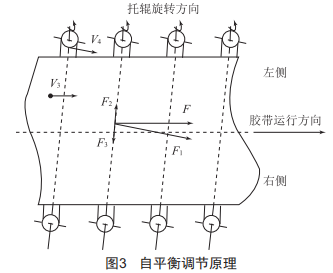

當輸送帶跑偏時,托架受輸送帶偏心力的作用而旋轉一個角度,這就相當于輸送帶在一個偏斜托銀上運行。這時托銀轉動的圓周速度與輸送帶的速度產生一個速度差2。托銀給輸送帶一個橫向力,推動傳送帶朝與速度差值2相反的方向偏離,使得傳送帶回到原來的位置,同時自動調偏托銀也會漸漸歸位,托銀給輸送帶的摩擦力會逐漸減小(圖3)。周而復始,在傳送帶運行過程中,托銀將實現自動調偏的功能。

3.2鐘擺式托銀結構介紹

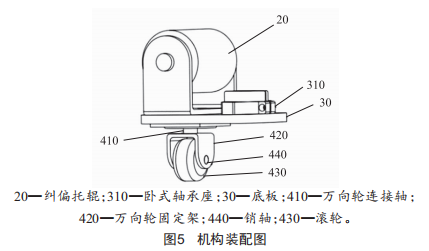

本鐘擺式調偏管狀帶式輸送機由輸送機機架、鐘擺式調偏托銀機構、槽型托銀組、傳送帶組成。整機裝配圖如圖4所示,機構裝配圖如圖5所示。

3.3鐘擺式托銀運動狀態及自平衡過程介紹

在初始狀態下,在電機的帶動下,履帶順著托銀組的滾動平穩向前行進。先經過兩只摩擦銀、中銀的滾動到達鐘擺式托銀自動平衡調心機構。自動平衡調心機構由5個摩擦銀和1個鐘擺式自動調偏托銀組成,調偏托銀位于傳送帶中心,摩擦銀位于橫梁四周。

工作時,當鋪設在托銀上的皮帶跑偏時會給自動調偏托銀施加相同于跑偏方向的一個橫向偏心力,致使自動調偏托銀產生鐘擺式運動,即繞與機架較接點運動至偏轉的狀態。

在調偏托銀偏轉后,為皮帶施加偏向中軸線的橫向摩擦反力,使皮帶自動調偏至正常軌道,同時對自動調偏托銀偏心力漸漸減少,自動調偏托銀也會漸漸歸位,提供的摩擦力也隨著皮帶的歸位而漸漸減小,實現自適應調偏效果。而支撐萬向輪主要起到輔助支撐的作用。

另外,本實施例為一種管帶傳輸裝置,機架上沿輸送方向位于糾偏托銀的兩側設置有槽型托銀組,槽型托銀組包括水平托銀及設置于水平托銀旁側斜向的立式托銀,糾偏托銀旁位于機架上設置有固定立板,固定立板上設置有環形布局的導向托銀以利于輸送。

4結語

本裝置基于鐘擺式調偏機構,利用皮帶跑偏時產生的偏心力,使自動調偏托銀產生鐘擺式運動,再利用調偏托銀提供的橫向摩擦反力,使皮帶自動調偏至正常軌道,同時自動調偏托銀也會漸漸歸位,實現自適應調偏效果,使皮帶輸送連續化、自動化,進而降低人力成本,提高生產效率。
