我介紹了帶有標準 PFC 控制器的半無橋 PFC 作為低成本、高效率 PFC 的候選者。由于效率要求不斷增長，許多電源制造商開始將注意力轉向無橋功率因數校正(PFC)拓?fù)浣Y(jié)構。一般而言，無橋PFC可以通過減少線路電流路徑中半導體元器件的數目來降低傳導損耗。盡管無橋PFC的概念已經提出了許多年，但因其實施難度和控制復雜程度，阻礙了它成為一種主流拓?fù)?。本文重點介紹具有模擬轉換模式 PFC 控制器的半無橋 PFC 的關鍵設計注意事項。

大多數現今的數字電源控制器(例如：TI的融合數字電源控制器UCD30xx)都提供了許多的集成電源控制外設和一個電源管理內核，例如：數字環路補償器，快速模數轉換器(ADC)，具有內置停滯時間的高分辨率數字脈寬調制器(DPWM)，以及低功耗微控制器等。它們都對無橋PFC等復雜高性能電源設計具有好處。

標準轉換模式 PFC 控制器依靠電流檢測和零電流檢測 (ZCD) 電路的檢測結果作為驅動信號的開/關觸發器。電流檢測電路用于檢測電感電流的峰值以關閉開關。ZCD 電路檢測電感電流的零電流點以打開開關。如圖 1 所示，半無橋 PFC 有兩個開關腿，S 1和 S 2，而不是標準 PFC 中的一個腿。最重要的任務變成了如何將兩個電流感應信號從開關腿饋送到一個電流感應引腳，以及如何將兩個 ZCD 信號饋送到標準 PFC 控制器的一個 ZCD 引腳。

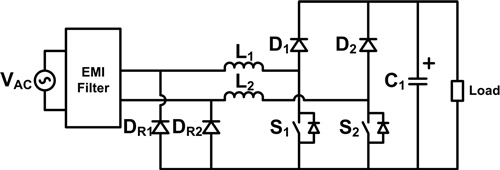

圖 1. 半無橋 PFC 電路的功率級。

電流感應設計

當功率水平較高時，半無橋轉換模式 PFC 是有益的。此處推薦使用圖 2 所示的電流互感器電流檢測電路。代替使用與S 1和S 2串聯的電流檢測電阻器，使用電流互感器可以大大降低檢測電路的功耗。此外，帶有電流互感器的電流檢測電路中的二極管可確保檢測到來自所需開關支路的峰值電流。

圖 2. 半無橋轉換模式 PFC 電路的電流檢測電路。

零電流檢測設計

在標準轉換模式升壓 PFC 電路中，零電流檢測通常通過檢測來自 PFC 電感器輔助繞組的電壓信號來完成(圖 3)。內部比較器檢測輔助繞組上的電壓極性變化作為 S 1的開啟信號。但是，該電路在半無橋 PFC 情況下是不切實際的。一種選擇是將用于過渡模式升壓 PFC 的 ZCD 電路應用于半無橋 PFC 中的兩個電感器，其中阻塞二極管與 ZCD 限流電阻器串聯。然而，阻塞二極管擴展了 V ZCD下降持續時間并使 ZCD 引腳對噪聲敏感，從而導致不正確的觸發和保護。串聯 RC 不使用電感輔助繞組，而是提供了一種簡單的檢測選項。當S 1和S 2都關斷時，仍有一個開關(一般為MOSFET)通過其體二極管導通電流。因此，在兩個開關腿之間產生了電壓差。ZCD 電路中的電容器被充電并導致 V ZCD > V REF。當電感電流達到零時，電壓差變?yōu)榱?，這使得 V ZCD < V REF 并觸發導通事件。

圖 3. 用于過渡模式升壓和半無橋 PFC 的零電流檢測電路。

上述電流感應和 ZCD 電路已應用于PMP9640?– 310W PSU，使用過渡模式無橋 PFC 和 LLC-SRC。PMP9640 中的半無橋 TM PFC 性能在圖 4 中與 PMP9531 中的標準 TM PFC 設計進行了比較。在輕載到中載范圍內，半無橋 PFC 與升壓 PFC 相比，效率提高了接近 1%。

圖 4. PMP9531 中的轉換模式升壓 PFC和 TI 的PMP9640參考設計中的半無橋 TM PFC 的PFC 效率。
