引言

當前的沸騰制粒機(含立式、臥式)、包衣機和噴霧干燥機等設備,在對物料進行加熱過程中所需熱空氣,是經過蒸汽對常溫空氣進行熱交換,而蒸汽又是通過鍋爐燃燒天然氣使水汽化而產生的。在這個過程中依次經過了"天然氣—水(水蒸氣)—空氣—物料"的能量傳遞,在能量轉化的過程中不可避免地存在損耗,而根據能量守恒定理,物料最終從天然氣燃燒所獲得的能量轉化效率是比較低的。由于物料特性和生產工藝、設備要求,不能夠直接燃燒天然氣對物料進行加熱,因而采用燃氣式進風柜,通過"天然氣—空氣—物料"的最簡路線傳遞能量,有效提高熱交換效率,從而節約能源成本,提高經濟效益。

1燃氣加熱系統原理

要搞清楚燃氣式沸騰制粒機的原理,首先應該了解在該技術中應用到的燃氣加熱系統即新型熱風爐的工作原理。

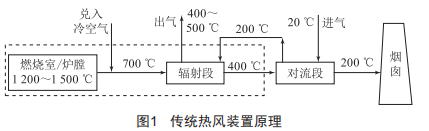

傳統的熱風裝置結構多為直通式機構,即前端采用輻射套管,末端采用管式換熱組件。如圖1所示,燃料在燃燒筒里燃燒,燃燒后的煙氣首先要經過一個輻射段(或混風室即直接兌入部分冷空氣)把煙氣溫度降到400~500C,再進入后一段的熱交換器(換熱器形式可為列管、熱管、板式等任意形式),如此一來,大量的高位熱能被浪費,被加熱的潔凈空氣的溫度上限同樣受限。傳統裝置的主要缺點是設備笨重且占地面積大,自身消耗鋼材量極大,且傳熱效率低下。

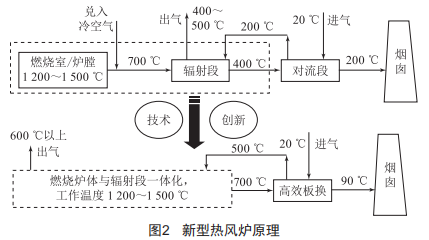

我們用到的新型熱風爐由燃燒爐膛與高效板式換熱組件組合而成。如圖2所示,裝置燃燒爐體與輻射段傳熱一體化設計,采用波節筒設計的爐膛直接作為輻射傳熱的本體,不僅擴展了傳熱面積,強化了輻射段換熱強度,也能有效解決高溫工況下金屬的熱應力所導致的焊縫拉裂問題。低溫段采用板式換熱組件,介質過流部分全部采用不銹鋼材質,具備良好的耐溫性和耐腐蝕性,高溫段采用s31008耐熱不銹鋼,最高可以耐溫1000℃以上,低溫段采用s30408不銹鋼,可以有效抵抗天然氣和柴油煙氣的碳酸低溫露點腐蝕,整個裝置結構緊湊,耗材量少,占地空間小,傳熱效率高。

2燃氣式沸騰制粒機原理

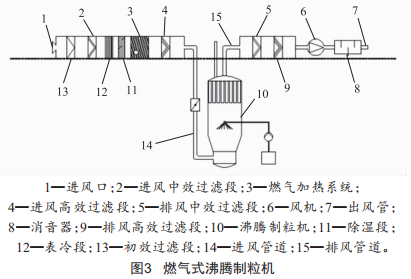

如圖3所示,進風經初效過濾器、中效過濾器處理后,再經過表冷、除濕段,進入燃氣加熱系統,通過燃氣加熱系統對進風進行加熱,達到工藝所需溫度,經進風管道進入設備,對物料加熱后經排風管道及一系列除塵、消音處理達到環保要求后排向大氣。

3投資回報實例計算

以我司某產品生產為依據,目前工作8h/班,每班生產6鍋:沸騰制粒機每鍋工作60~70min。則每天3班沸騰制粒機工作時間約18~21h。

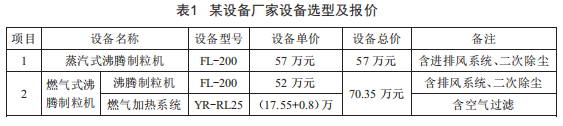

根據某產品的生產工藝(生產過程中溫度基本保持120℃、最大風量6000m3/h),結合某設備廠家設備選型及報價(表1)進行計算分析。

由表1可知,燃氣式沸騰制粒機與傳統蒸汽式沸騰制粒機設備投資價格相差13.35萬元。

以設備風量600083/m、溫度120h的狀態進行計算:

蒸汽式沸騰制粒機耗汽量約380℃g/m,蒸汽費用按260元/t計算,則蒸汽耗費98.8元/m:以每天18m的工作時間計算,則消耗蒸汽費用1778.4元/天。

燃氣式沸騰制粒機消耗燃氣2683/m,燃氣費用按3.1元/83計算,則燃氣耗費80.6元/m:以每天18m的工作時間計算,則消耗天然氣費用1450.8元/天。

因此,133500/(1778.4-1450.8)≈407.5天,按每年250個工作日計算,則投資回報期約1.63年。

4其他

燃氣式包衣機、燃氣式噴霧干燥機的設備原理與燃氣式沸騰制粒機相同。

5結語

在研究燃氣加熱系統應用于沸騰制粒機(含立式、臥式)、包衣機和噴霧干燥機等設備的過程中,對相關設備的技術掌握和設備結合工作做了深入探析,并經過理論分析計算,證明其在有效提高熱交換效率、節約能源成本、實現經濟效益上的效果非常顯著,目前已成功應用于部分項目。
